Регулятор расхода с пилотным электронным пропорциональным управлением CETOP 06 RPCE2-*

Характеристики
Артикул
RPCE2-*
Типоразмер
DN10
Рабочее давление
250 бар
Максимальный расход
100 л/мин
Время отклика
250/120 мс
Гистерезис
< 8%
Точность
< ±3%
Напряжение питания
24В
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Несколько диапазонов регулирования расхода
Подробное описание

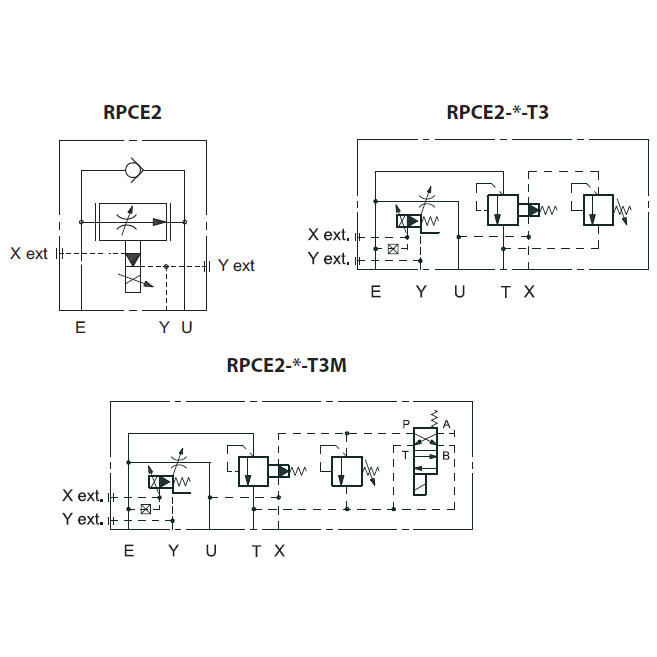

Клапаны RPCE2-* представляют собой двух- или трехлинейные регуляторы расхода, скомпенсированные по давлению и температуре, с электронным пропорциональным управлением и с монтажной схемой в соответствии со стандартами СЕТОР. Клапаны обычно применяются для управления расходом в ответвлениях гидравлических контуров и скоростью гидравлических исполнительных механизмов. Величиной расхода можно управлять плавно, пропорционально току, подаваемому на электромагнит.

Клапаном можно управлять непосредственно через блок электропитания с регулятором тока или при помощи соответствующих блоков электронного управления для полного использования возможностей клапана. Клапаны выпускаются с 4-мя диапазонами регулировки расхода, а именно: три с пропорциональным увеличением до 60 л/мин, а четвертый со ступенчатым увеличением до 35 л/мин. Для обеспечения правильной работы клапана необходимо поддерживать в контуре пилотного управления минимальный расход 2 л/мин и минимальное давление 20 бар. Пилотное управление может быть внутренним с забором масла из магистрали Е либо внешним через соединение 1/4" BSP на корпусе устройства пилотного управления. Слив на всех моделях внешний и должен подключаться непосредственно к баку (без противодавления в магистрали) через порт Y на стыковой плите (уплотнительное кольцо диаметром 35) или через магистраль (соединение 1/4" BSP) на корпусе устройства пилотного управления.

Трехлинейный вариант RPCE2-*-Т3 позволяет управлять расходом в системе путем слива излишнего объема масла в бак. Максимальное давление в контуре ограничивается ручным перепускным предохранительным клапаном, который контролирует работу пилотного компенсатора. Клапан RPCE2-*-Т3 также выпускается в модификации /М, которая позволяет с помощью электромагнитного клапана разгружать общий поток при минимальном перепаде давления.

Код для заказа:
1 2 - 3 4 5 / 6 / 7 - 8 / 9
RPCE 2 70 -T3 M E 52 24 V
1 Регулятор расхода с пропорциональным электронным управлением
2 Типоразмер 2 = CETOP 06
3 Максимальный регулируемый расход 30G = 35 л/мин (с прогрессивной характеристикой)
35 = 37 л/мин
70 = 72 л/мин (для RPCE2)
70 = 80 л/мин (для RPCE2-...-T3)
4 Вариант исполнения  = встроенный обратный клапан (для двухлинейного клапана)
-T3 = трехлинейный клапан
5 Устройство разгрузки Пропустить для двухлинейного клапана и для варианта без данного устройства для трехлинейного клапана
M = с устройством разгрузки (для трехлинейного клапана)
6 Управление Пропустить для внутреннего пилотного управления
E = внешнее пилотное управление
7 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 50 до 59
8 Напряжение питания катушек 24 = 24 В пост. тока
9 Уплотнения Пропустить в случае использования минеральных масел
V = уплотнения FPM для особых типов жидкостей

Пример кода для заказа: RPCE2-70/C/E/51-24 - пропорциональный регулятор расхода 2-х линейный, 250 бар, 72 л/мин

Код заказа Напряжение Тип
EDC-11 24 В пост. тока штекер
EDM-M111 24 В пост. тока на DIN-рейку
UEIK-11RS 24 В пост. тока Eurocard

Монтажные плиты
Тип клапана RPCE2 RPCE2-*-T3
С задним расположением присоед. отверстий PMRPC2- AI4G PMRPCQ2- AI4G
Размеры отверстий E, U, T 1/2’’ BSP 1/2’’ BSP
Размеры отверстий X, Y - 1/4’’ BSP

Скачать 2D и 3D модели товара «Регулятор расхода с пилотным электронным пропорциональным управлением CETOP 06 RPCE2-*» Вы можете по кнопке «CAD-модель» выше.
