RPCER3-* Регулятор расхода с пилотным электронным пропорциональным управлением CETOP 07

Характеристики
Артикул
RPCER3-*
Типоразмер
DN16
Рабочее давление
250 бар
Максимальный расход
100 л/мин
Время отклика
250/120 мс
Гистерезис
< 8%
Точность
< ±3%
Напряжение питания
24В
Температура эксплуатации
–10 до +50 ºС
Дополнительно
Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Несколько диапазонов регулирования расхода
Подробное описание

Клапаны RPCE3-* представляют собой двух- или трехлинейные регуляторы расхода с компенсацией по давлению и температуре и электронным пропорциональным управлением с монтажной схемой в соответствии со стандартами СЕТОР.

Клапаны в стандартном варианте предназначены для управления расходом в ответвлениях гидравлических контуров и для контроля скорости исполнительных приводов. Величиной расхода можно управлять плавно, пропорционально току, подаваемому на электромагнит. Клапаном можно управлять непосредственно через блок питания с регулятором тока или при помощи соответствующих блоков электронного управления для полного использования возможностей клапана (см. п. 12). Клапаны выпускаются с 3-мя диапазонами регулировки расхода, а именно: два с пропорциональным увеличением до 140 л/мин, а третий со ступенчатым увеличением до 115 л/мин. Для обеспечения правильной работы клапана необходимо поддерживать в контуре управления расход 2 л/мин и минимальное давление 20 бар.

Пилотное управление может быть внутренним с забором масла из магистра ли Е либо внешним через соединение 1/4" BSP на корпусе устройства пилотного управления. Слив на всех моделях - внешний, и должен подключаться непосредственно к баку (без противодавления в магистрали) через порт Y на стыковой плите (уплотнительное кольцо диам. 32) или через магистраль (соединение 1/4" BSP) на корпусе устройства пилотного управления.

Трехлинейный вариант RPCE3-*-Т3 позволяет управлять расходом в системе путем слива излишнего потока в бак. Максимальное давление в контуре ограничивается ручным перепускным предохранительным клапаном сброса давления, который контролирует работу пилотного компенсатора. Клапан RPCE3-*-Т3 также выпускается в модификации , которая позволяет с помощью электромагнитного клапана разгружать общий поток при минимальном перепаде давления.

Код для заказа:
1 2 - 3 4 5 / 6 / 7 - 8 / 9
RPCE 3 100 -T3 M E 52  24 V
1 Регулятор расхода с пропорциональным электронным управлением
2 Типоразмер 3 = CETOP 07
3 Максимальный регулируемый расход 100 = 100 л/мин
100G = 100 л/мин (для двухлинейного клапана с прогрессивной характеристикой)
4 Вариант исполнения  = встроенный обратный клапан (для двухлинейного клапана)
-T3 = трехлинейный клапан
5 Устройство разгрузки Пропустить для двухлинейного клапана и для варианта без данного устройства для трехлинейного клапана
M = с устройством разгрузки (для трехлинейного клапана)
6 Управление Пропустить для внутреннего пилотного управления
E = внешнее пилотное управление
7 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 50 до 59
8 Напряжение питания катушек 24 = 24 В пост. тока
9 Уплотнения Пропустить в случае использования минеральных масел
V = уплотнения FPM для особых типов жидкостей

Пример кода для заказа: RPCE3-100-T3/52-24 - пропорциональный регулятор расхода, 250 бар, 100 л/мин, трехлинейный.

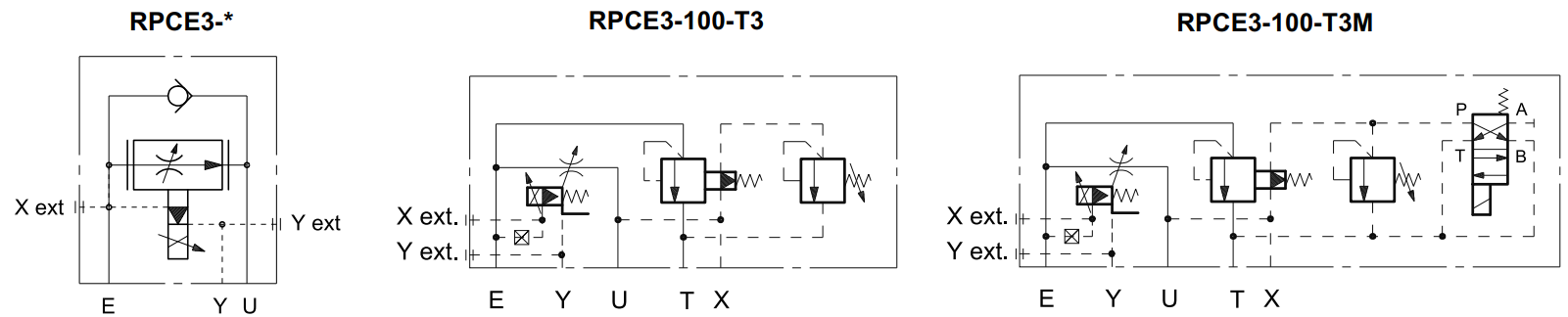

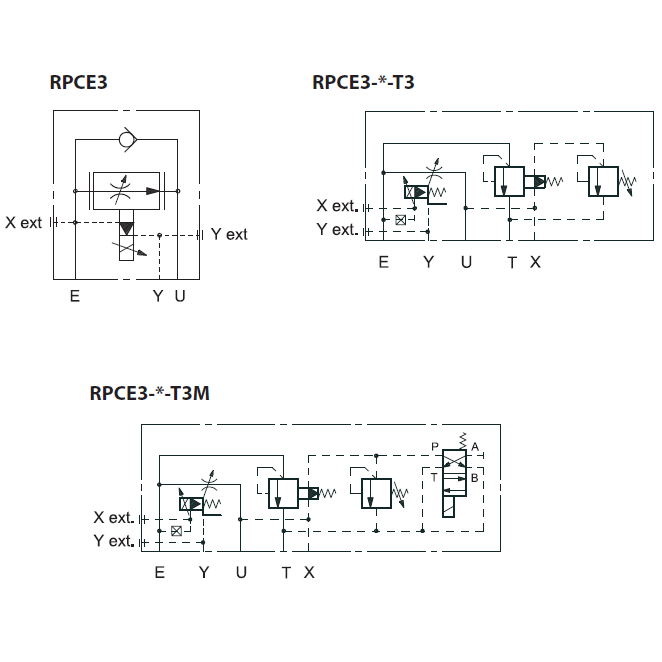

Обозначение на гидравлических схемах:

Электронные блоки управления
Код заказа Напряжение Тип
EDC-11 24 В пост. тока штекер
EDM-M111 24 В пост. тока на DIN-рейку
UEIK-11RS 24 В пост. тока Eurocard
Тип клапана RPCE3 RPCE3-*-T3
С задним расположением присоед. отверстий PMRPC3- AI6G PMRPCQ2- AI4G
Размеры отверстий E, U, T 1’’ BSP 1’’ BSP
Размеры отверстий X, Y - 1/4’’ BSP
