Кран шаровый для высокого давления двухлинейный двухпозиционный RSAP2V

Характеристики
Артикул
RSAP2V
Максимальное рабочее давление
500 бар
Диапазон температуры рабочей жидкости
-20°C / 80°C
Рекомендуемая вязкость
100 мм2/c
Рекомендуемая фильтрация
Класс 18/14 по ISO4406(NAS1638)
Рабочая жидкость
Минеральные масла по DIN 51524
Подробное описание

Шаровой кран двухлинейный для высокого давления предназначен для трубного (резьбового) монтажа непосредственно в гидравлической линии. Стальной корпус крана имеет оцинкованное покрытие для защиты от коррозии, внутренний шаровой элемент выполнен из хромированной стали, рычаг управления – из алюминия.

Код для заказа шарового крана:

1 - 2
RSAP2V 01
1 2-х линейный шаровой кран
2 Типоразмер 01, 02, 03, 04, 05

Пример кода для заказа шарового крана: RSAP2V-02 - кран шаровой гидравлический, G 3/8", 35 л/мин, 500 бар

Технические характеристики шарового крана


Код Размер Макс. расход (л/мин) Макс. давление (бар)
RSAP2V01 BSPP 1/4’’ 25 500
RSAP2V02 BSPP 3/8’’ 35
RSAP2V03 BSPP 1/2’’ 60
RSAP2V04 BSPP 3/4’’ 100 315

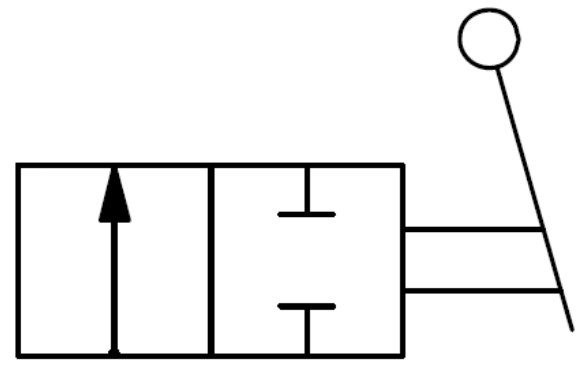

Обозначение крана шарового на гидравлической схеме:

Скачать 2D и 3D модели товара «Кран шаровый для высокого давления двухлинейный двухпозиционный RSAP2V» Вы можете по кнопке «CAD-модель» выше.
