Клапан отсечной электромагнитный CETOP 03 MDF3

Характеристики
Артикул
MDF3
Типоразмер
DN6
Рабочее давление
350 бар
Расход
50 л/мин
Питание
постоянный ток
Температура эксплуатации
–20 до +80 ºС
Дополнительно
Две схемы распределения Модульный монтаж по стандарту ISO 4401 (CETOP RP121H)
Подробное описание

Отсечной электромагнитный клапан прямого действия поставляется в двух исполнениях:

  • с разгруженными магистралями;
  • с перекрытыми магистралями.
Клапан обычно используется с направляющими сервораспределителями для обеспечения защиты гидравлических магистралей при потере электрического питания. Клапан имеет взаимозаменяемые катушки.

Код для заказа:

1 2 - 3 / 4 5 - 6 7
MDF 3 A 10 D12 N K1
1 Модульный электромагнитный клапан отсечного типа
2 Типоразмер 3 = CETOP 3
3 Конфигурация при обесточивании клапана A = разгрузка (линии А1 и В1 соединены С Т)
C = перекрытие (линии А1 и В1 перекрыты)
4 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
5 Напряжение питания катушек* D12 = 12 В постоянного тока
D24 = 24 В постоянного тока
D00 = клапан без катушек

Остальные варианты напряжения - по запросу
ПРИМЕЧАНИЕ: гайка, фиксирующая катушку на трубке распределителя и соответствующее
уплотнительное кольцо поставляются вместе с клапаном
6 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
7 Электрическое соединение катушки K1 = вилка электроразъема DIN 43650 (стандарт)

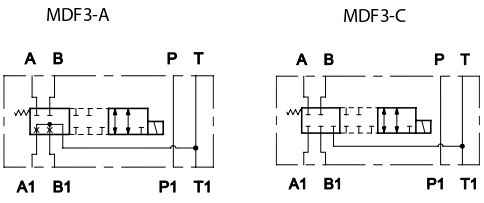

Схематическое изображение:

Скачать 2D и 3D модели товара «Клапан отсечной электромагнитный CETOP 03 MDF3» Вы можете по кнопке «CAD-модель» выше.
