Распределитель гидравлический клапанного типа с электромагнитным управлением в модульном исполнении 4401-03 (CETOP 03) MDT

Характеристики
Артикул
MDT
Типоразмер
DN6
Рабочее давление
250 бар
Расход
25 л/мин
Питание
постоянный или переменный ток
Температура эксплуатации
–20 до +80 ºС
Дополнительно
Различные схемы распределения Модульный монтаж по стандарту ISO 4401 (CETOP RP121H)
Подробное описание

Электромагнитные катушки постоянного и переменного тока с различными величинами напряжения постоянно имеются в наличии на складе ООО "Пневмакс" в г.Химки. Направляющий распределитель с уплотнением в виде конического седла.

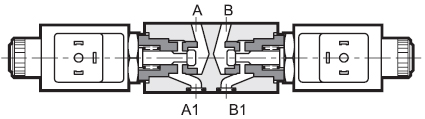

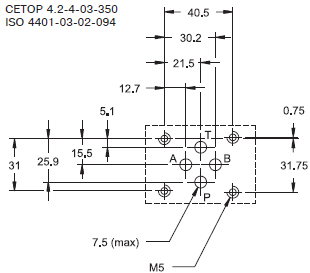

монтажная поверхность MDT схема гидравлического распределителя MDT

Двухлинейное исполнение, с нормально закрытым состоянием, с герметизацией в обоих направлениях при обесточенном электромагните. Герметичные маслозаполненные электромагниты, доступные как в версии для постоянного тока, так и в версии для выпрямленного переменного тока.

Код для заказа:
1 - 2 3 / 4 - 5 / 6
MDT D 1 10 110 RAC V
1
Направляющий распределитель клапанного типа с электромагнитным управлением. Модульный клапан размера CETOP 03

2

Конфигурация SA = контроль линии A
SB = контроль линии B
D = контроль в линиях A и B
3
Тип конфигурации 1 = с двойной герметизацией - нормально закрытая
4
Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19

5

Напряжение питания катушек Постоянный ток:
12V DC = 12 В
24V DC = 24 В

Выпрямленный ток:
110 RAC = 110 В
220 RAC = 220 В
Остальные варианты напряжения - по запросу
6
Уплотнения Пропустить в случае использования минеральных масел
V = уплотнения FPM для особых типов жидкостей
Пример кода для заказа: MDT-D1/10-22V-RAC - гидрораспределитель клапанного типа сдвоенный, Н.З., 250 бар, 25 л/мин, 220 В.

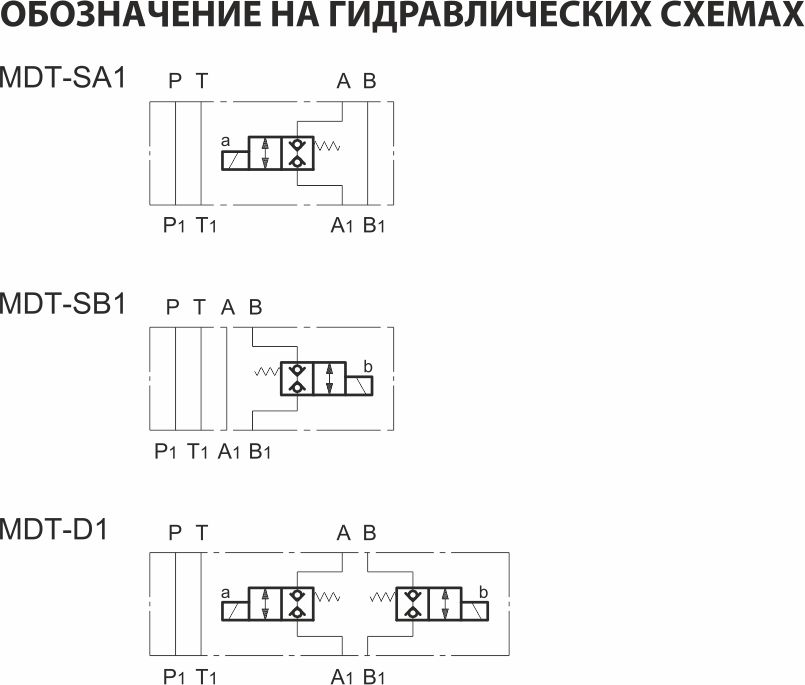

  • Конфигурация "SA": применяется для контроля потока в линии A
  • Конфигурация "SB": применяется для контроля потока в линии B
  • Конфигурация "D": применяется для контроля потока в линиях A и B


Скачать 2D и 3D модели товара «Распределитель гидравлический клапанного типа с электромагнитным управлением в модульном исполнении 4401-03 (CETOP 03) MDT» Вы можете по кнопке «CAD-модель» выше.
