Распределители гидравлические

Гидрораспределитель – устройство, помогающее изменить вектор движения жидкости, применяемой в системе. Контроль смены направления потоков обеспечивается благодаря правильной последовательности включения рабочих механизмов. С основной гидросистемой конструкция соединена фланцевым, резьбовым или стыковым способом. Выбор типа подключения определяется техническими характеристиками главного агрегата.

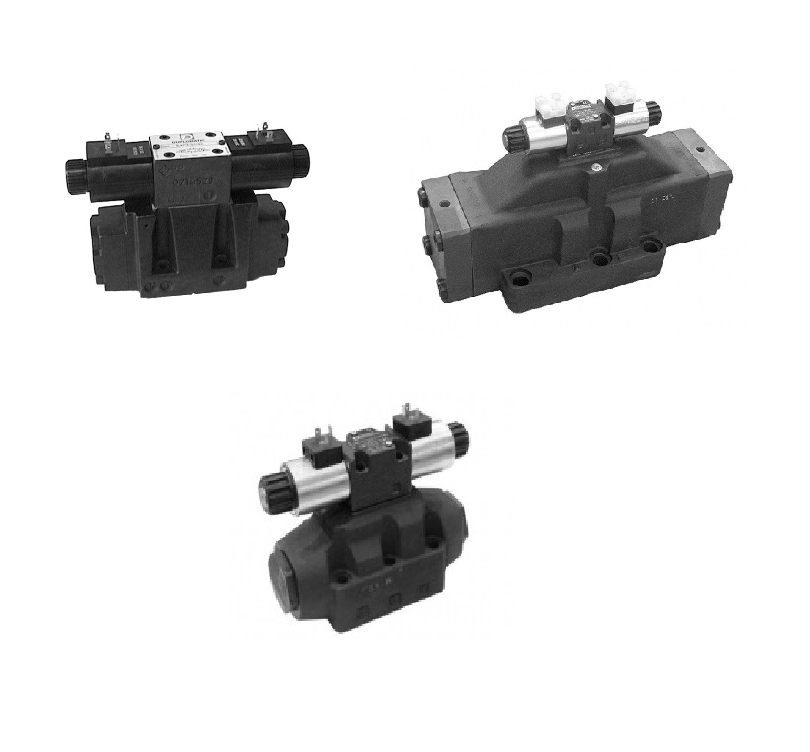

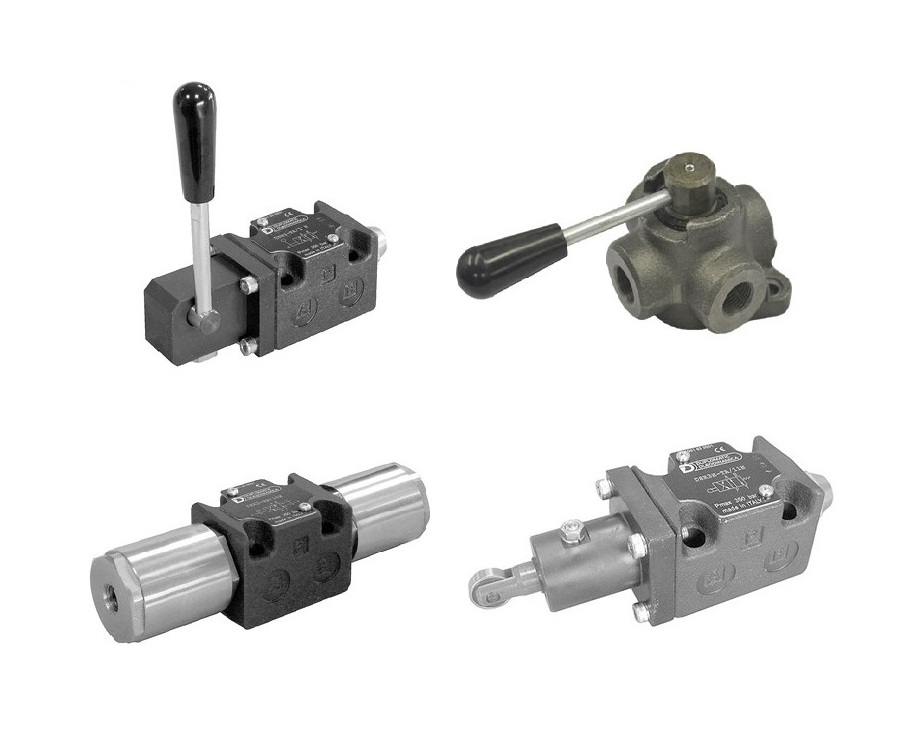

Классификация гидрораспределителей:

  • Золотниковые распределители получили наибольшее распространение в гидроприводе благодаря простоте их изготовления, компактности и высокой надёжности в работе. Они применяются при высоких значениях давления (до 32 МПа) и больших расходах, в отличии от крановых распределителей.
  • Крановые распределители в гидроприводе нашли самое широкое применение. Запорный элемент крановых распределителей выполнен в виде цилиндрической, конической, шаровой пробки или в виде плоского поворотного крана.
  • Клапанные распределители применяются, в основном, в гидросистемах, в которых необходимо обеспечить хорошую герметичность. Для этого запорный элемент распределителя выполняют, как правило, в виде конического или шарового клапана.
  • ​Гидрораспределители секционные с ручным управлением — применяются в гидравлических системах грузоподъемной техники, для управления гидравлическими манипуляторами, в промышленной гидравлике. Секционные гидравлические распределители удобны в эксплуатации. При поломке можно заменить лишь неисправную секцию или произвести её ремонт. Так же можно оборудовать распределители секциями различного назначения.

Схема распределителя гидравлического

Строение зависит от типа механизма и целей его использования. Чаще всего он состоит из корпуса, распределительных каналов, клапанов различных видов, регулировочных механизмов, фиксаторов, в некоторых случаях электромагнитов и других деталей.

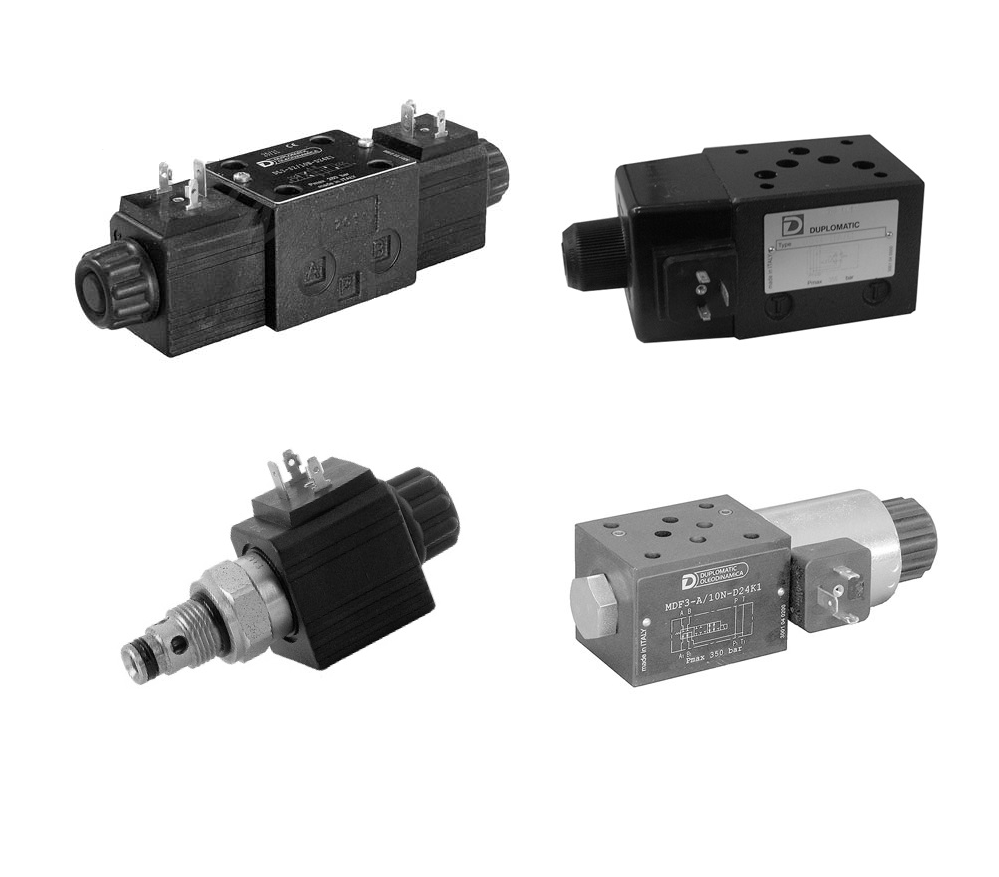

Принцип работы гидрораспределителя с электромагнитным управлением

  1. На корпусе установлен электромагнит постоянного тока, который при включении воздействует на палец и толкатель, к которому крепится с помощью рычага.
  2. Толкатель воздействует на шариковый клапан, прижимая его к седлу;
  3. Такое положение позволяет гидродвигателю включиться в работу, вытесняя жидкость из рабочей емкости в сливную магистраль.
  4. Когда на электромагнит не поступает электричество, шариковый клапан прижимается к седлу.
  5. Из-за этого с рабочей емкостью соединяется с нагнетательной полостью, что приводит к обратному движению жидкости, которая возвращается в полость двигателя.
  6. Рабочая емкость закрывается обратным клапаном, который не позволяет жидкости двигаться в системе.
  7. Для работы гидрораспределителя не требуется большой мощности, так как вся система уравновешена. Усилие пружины, которая воздействует на шариковый клапан, примерно равняется давлению со стороны толкателя, в полость которого нагнетается рабочая жидкость. Из-за этого даже малейшего усилия электромагнита достаточно для изменения направления и распределения потоков жидкости.
