Кран отсечной сдвижной 505

Характеристики
Артикул
505
Диапазон температуры окружающей среды
–5°…+70° С
Максимальное рабочее давление
10 бар
Расход (при 6 бар и ΔР=1 бар)
3000 нл/мин
Присоединение
G1/2", G1/4", G1/8", G3/4", G3/8", M5
Подробное описание

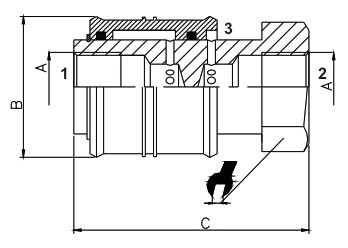

Сдвижные краны данного типа обычно используются для подачи сжатого воздуха в какие-либо пневмосистемы (из порта 1 в порт 2). При перекрытии крана сжатый воздух из пневмосистемы сбрасывается в атмосферу (из порта 2 в порт 3).
Код для заказа:
505.M (присоединение M5)
505.18 (присоединение G1/8")
505.14 (присоединение G1/4")
505.38 (присоединение G3/8")
505.12 (присоединение G1/2")
505.34 (присоединение G3/4")


 Рабочие характеристики:
 Энергоноситель     Рабочее давление   Рабочая температура
мин.  макс.
Отфильтрованный воздух
10 бар -5° С
+70° С









Расход при 6 бар и Dp = 1 бар
A M5 1/8'' 1/4'' 3/8'' 1/2'' 3/4''
15 28 30 35 40 48
C 33 51 53 70 80 81

10 17 19 22 27 36
нл/мин
