MCD Клапан предохранительный прямого действия CETOP 03

Характеристики
Артикул
MCD
Типоразмер
DN6
Рабочее давление
350 бар
Расход
до 50 л/мин
Температура эксплуатации
-20...+80 ºС
Дополнительно
Различные схемы исполнения Притычной монтаж по стандарту ISO 4401 (CETOP RP121H)
Подробное описание
Клапан MCD является перепускным предохранительным клапаном прямого действия в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP и ISO.
Клапан может быть смонтирован со всеми модульными клапанами CETOP 03 без использования трубопроводов, а только с помощью соответствующих шпилек или болтов.
Данный клапан доступен в вариантах для одиночного регулирования на одной контролируемой магистрали и для двойного регулирования на двух контролируемых магистралях с четырьмя различными диапазонами регулирования давления.
Этот клапан обычно используется в качестве ограничителя давления в гидравлической системе или ограничителя перепадов давления, возникающих в ходе работы гидравлических исполнительных механизмов.
Обычно клапан поставляется в исполнении с регулировочным винтом с шестигранной головкой и стопорной гайкой, а также с ограничением максимального хода регулирования.
Клапан может быть смонтирован со всеми распределителями CETOP 03 (DS3, DSH3, DT03).

Код для заказа:
1 2 - 3 / 4 5 / 6
MCD
2 SP 51 N K
1 Перепускной предохранительный клапан прямого действия по стандарту CETOP 03
2 Диапазон регулировки давления 2 = до 25 бар
3 = до 70 бар
4 = до 140 бар
5 = до 210 бар
6 =до 350 бар
3 Вариант исполнения SP = одиночный на магистрали P со сбросом в T
SAT = одиночный на магистрали A со сбросом в T
SBT = одиночный на магистрали B со сбросом в T
DT = двойной на магистралях A - B со сбросом в T
D = двойной на магистралях A - B с перекрестными сбросами
SB = одиночный на магистрали B со сбросом в A
4 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 50 до 59
5 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
6 Регулировка Пропустить для регулировки винтом с потайной шестигранной головкой
К = регулировочная ручка

Пример кода для заказа: MCD3-SP/51N/K - клапан предохранительный модульный монтаж, 0-70, P-T, рукоятка

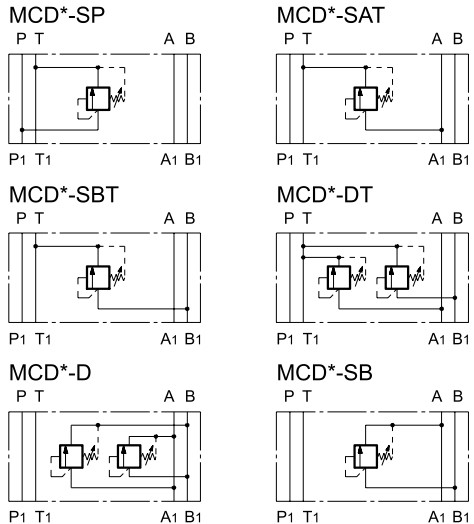

Обозначение на гидравлических схемах:
