MZD Клапан редукционный прямого действия CETOP 03

Характеристики
Артикул
MZD
Типоразмер
DN6
Рабочее давление
350 бар
Расход
до 50 л/мин
Температура эксплуатации
-20...+80 ºС
Дополнительно
Четыре диапазона регулирования давления Исполнение с фиксированной настройкой Притычной монтаж по стандарту ISO 4401 (CETOP RP121H)
Подробное описание

Клапан MZD является трехлинейным редукционным клапаном прямого действия золотникового типа. В нормальном положении он обычно открыт и гидравлическая жидкость свободно проходит из магистрали P1 в магистраль P.
На золотник с одной стороны действует давление в магистрали P, а с другой - регулировочная пружина. Когда давление в магистрали P превышает значение, установленное с помощью пружины, клапан закрывается до тех пор, пока давление в P (сниженное) не сравняется с заданным.
Конструкция клапана обеспечивает хорошую регулировочную чувствительность при пониженном дренажном стоке. Дренаж соединен с магистралью T внутри клапана.
Трехлинейная конструкция обеспечивает защиту вторичного контура от скачков давления, так как она допускает наличие обратного потока из исполнительного механизма в сливную магистраль T.
Клапан сделан в модульном исполнении с отверстиями, соответствующими стандартам CETOP и ISO, и может быть быстро, без использования труб, смонтирован с электромагнитными клапанами CETOP 03 (DS3, DSH3, DT03).
Обычно клапан поставляется в исполнении с регулировочным винтом с шестигранной головкой. По требованию, он может быть укомплектован регулировочной ручкой SICBLOC.

Код для заказа:
1 2 - 3 / 4 5 / 6
MZD 3 A M 50 V
1 Редукционный клапан прямого действия модульного исполнения по стандарту CETOP 03
2 Диапазон регулировки давления 2 = до 35 бар
3 = до 70 бар
4 = до 140 бар
5 = до 280 бар
3 Вариант исполнения Пропустить для варианта со снижением давления в магистрали P и с размещением регулятора на стороне B
A = снижение давления в магистрали A и полное давление в магистрали B с размещением регулятора на стороне B
B = снижение давления в магистрали B и полное давление в магистрали A с размещением регулятора на стороне B
RP = снижение давления в магистрали P с размещением регулятора на стороне A
RA = снижение давления в магистрали A и полное давление в магистрали B с размещением регулятора на стороне A
RB = снижение давления в магистрали B и полное давление в магистрали A с размещением регулятора на стороне A
4 Регулировка Пропустить для регулировки винтом с потайной шестигранной головкой
M = регулировочная ручка SICBLOC
5 Номер серии 50 = для MZD*, MZD*/RP, MZD*/A, MZD*/RA, MZD*/B
51 = для MZD*/RB
Габаритные и монтажные размеры остаются неизменными для серий от 50 до 59
6 Уплотнения Пропустить в случае использования минеральных масел
V = уплотнения FPM для особых типов жидкостей
Примечание:
MZD* = снижение давления в магистрали Р, дренаж соединен с магистралью Т.
MZD*/A, MZD*/RA = снижение давления в магистрали А перед исполнительным механизмом и максимальное давление в магистрали В, дренаж соединен с магистралью Т.
MZD*/B, MZD*/RB = снижение давления в магистрали В перед исполнительным механизмом и максимальное давление в магистрали А, дренаж соединен с магистралью Т.

Пример кода для заказа: MZD3/B/M/50 - клапан редукционный, модульный монтаж, 10 - 70 бар, B-T, ручка

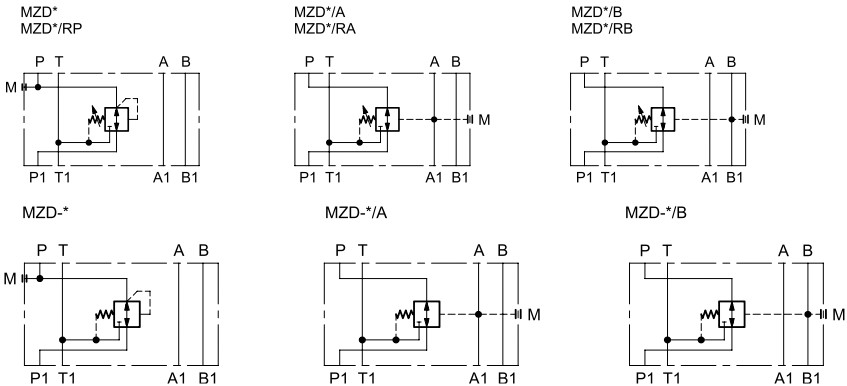

Обозначение на гидравлических схемах:
