PCM5 Компенсатор давления прямого действия 2х или 3х линейный с фиксированной или регулируемой настройкой CETOP 05

Характеристики
Артикул
PCM5
Типоразмеры
DN6, DN10, DN25
Рабочее давление
до 350 бар
Расход
до 100 л/мин
Температура эксплуатации
-20...+80 ºС
Дополнительно
Различные схемы исполнения Несколько вариантов настройки Притычной монтаж по стандарту ISO 4401 (CETOP RP121H)
Подробное описание

Клапан PCM5 является двухлинейным регулятором давления, спроектированным в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP и ISO.
Предназначен для поддержания на постоянном уровне заданного перепада давления между магистралью P и магистралями A и B (на выбор).
Обычно этот клапан используется совместно с пропорциональными распределителями CETOP 05 (DS5) для того, чтобы регулировать расход независимо от колебаний давления.
Выбор давления управления от магистралей А или В осуществляется автоматически посредством логического клапана «ИЛИ», встроенного в компенсатор.
Настройка компенсатора фиксированная (4 или 8 бар) и может быть выбрана при заказе.

Код для заказа:
1 2 - 3 4 / 5 6
PCM 5 P 4 10 N
1 Компенсатор давления модульного исполнения
2 Типоразмер 5 = CETOP 05
3 Вариант исполнения P = регулирование в магистрали P с управлением от магистралей A и B
4 Настройка компенсатора 4 = 4 бара
8 = 8 бар
5 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
6 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
Пример кода для заказа: PCM5-P8/11N - компенсатор давления модульный 2-х линейный, 83 бар, 80 л/мин

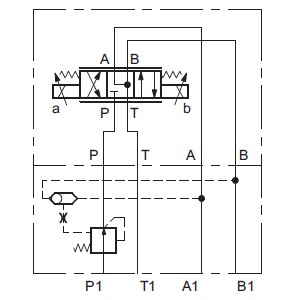

Пример применения:
