Клапан переключения скорости потока (высокая/низкая), управляемый роликом CP1R*-W

Характеристики
Артикул
CP1R*-W
Типоразмер
DN6
Рабочее давление
70 бар
Расход
до 40 л/мин
Минимальный расход
0,1 л/мин
Температура эксплуатации
–20 до +70 ºС
Дополнительно
Резьбовой монтаж. Нормально открытый/закрытый.
Подробное описание

Клапан CP1R*-W используется для выбора и регулировки высокой/низкой скорости гидравлического привода посредством механического ролика.

  • Регулировка низкой рабочей скорости достигается путем использования клапана регулирования расхода скомпенсированного по давлению. Специальная форма отверстий регулировки позволяет осуществлять точную регулировку даже при очень низких значениях расхода.
  • Диапазон регулирования расхода находится в пределах трех оборотов ручки, которая может быть зафиксирована в любом положении с помощью винта.
Код для заказа:
1 2 - 3 4 5 / 6 / 7
CP1R A W 4 R 21 V
1 Клапан выбора высокой/низкой скорости, управляемый роликом
2 Тип клапана А = в нормальном состоянии открыт
С = в нормальном состоянии закрыт
3 Резьбовые присоединительные отверстия W = 3/8'' BSP
4 Регулируемый расход при низкой скорости 4 = 4 л/мин
10 = 10 л/мин
16 = 16 л/мин
5 Направление ролика
Пропустить в случае параллельной работы
R = ролик работает перпендикулярно опорной поверхности
6 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 20 до 29
7 Уплотнения Пропустить в случае использования минеральных масел
V = уплотнения FPM для особых типов жидкости
Пример кода для заказа: CP1RA-W10/21 - клапан переключения скорости потока, управляемый роликом, НО.

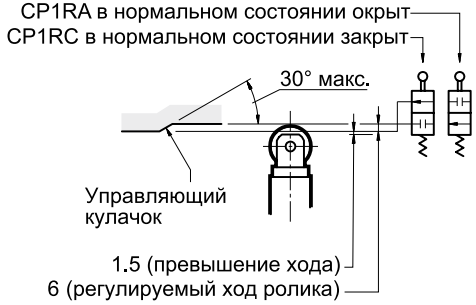

Обозначение на гидравлических схемах:


Управляющий кулачок ролика:



Скачать 2D и 3D модели товара «Клапан CP1R*-W переключения скорости потока (высокая/низкая), управляемый роликом» Вы можете по кнопке «CAD-модель» выше.

Если Вы не нашли нужный формат 3D или 2D модели, вы можете воспользоваться on-line конфигуратором моделей компаний Duplomatic MS и Pneumax S.P.A. перейдя по ссылке - «Справочные материалы. 3D-Библиотека».
