RPC*-*T3 Трехлинейный регулятор расхода, скомпенсированный по давлению и температуре

Характеристики
Артикул
RPC*-*T3
Диапазон температуры окружающей среды
-20...+50°С
Максимальное рабочее давление
250...320 бар
Масса
4,7...9 кг
Диапазон температуры рабочей жидкости
-20...+80°С
Рекомендуемая вязкость
25 сСт
Диапазон вязкостей жидкости
10...400 сСт
Степень загрязнения жидкости
Класс 10 по NAS 1638
Стандарт
RPC2-T3 CETOP 06, RPC3-T3 CETOP 07
Максимальный регулируемый расход
50...150 л/мин
Минимальный регулируемый расход
0,060 и 0,130 л/мин
Подробное описание

Клапан RPC-T3 является трехлинейным регулятором расхода скомпенсированным по давлению и температуре.

  • Этот клапан позволяет регулировать расход рабочей жидкости, подаваемой на исполнительный механизм, путем сброса потока, превышающего необходимый для исполнительного механизма, в любой момент времени. Вследствие этого снижается потребление энергии, которое соответствует каждому текущему прохождению цикла. Избыточный поток рабочей жидкости возвращается обратно в резервуар при том же давлении, что и в системе, а не при давлении предохранительного клапана.
  • По требованию возможна поставка вариантов с однооборотной регулировочной ручкой (RPC**/M), со встроенным клапаном максимального давления (RPCQ*) и с электромагнитным клапаном для разгрузки всего потока (RPCQM*).
Код для заказа:
1 2 - 3 4 5 6 / 7 / 8
RPC Q 2 T 3 M 31 V
1 Регулятор расхода скомпенсированный по давлению
2 Вариант исполнения Пропустить, если не требуется
Q = перепускной предохранительный клапан
3 Типоразмер 2 = СЕТОР 06
3 = СЕТОР 07
4 Компенсация температурных воздействий
5 Число линий
6 Регулировка Пропустить для варианта с шестиоборотной регулировкой
М = однооборотная регулировочная ручка
7 Номер серии 31 = для типоразмера 2
43 = для типоразмера 3
Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39 и от 40 до 49
8 Уплотнения Пропустить в случае использования минеральных масел
V = уплотнения FPM для особых типов жидкостей
Пример кода для заказа: RPCQ-3T3/M/43 - 3-х линейный регулятор расхода с предохранительным клапаном (скомпенсированным по давлению и температуре), СЕТОР 07, до 150 л/мин, 10-210 бар, регулировочная ручка.

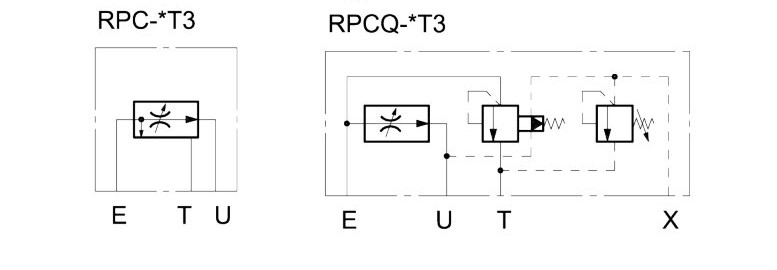

Обозначение на гидравлических схемах:
