Отводящий 6-линейный клапан (дивертор) BFD*

Характеристики
Артикул
BFD*
Типоразмеры
DN6 и DN10
Рабочее давление
320 бар
Расход
до 90 л/мин
Питание
постоянный ток
Температура эксплуатации
–20 до +80 ºС
Дополнительно
Секционный и резьбовой монтаж
Подробное описание

Клапан BFD* дивертор является 6-ти линейным секционным распределителем, который позволяет переключать каналы между двумя одинаковыми по функциям рабочими органами. Клапан изготавливается в двух типоразмерах (BFD06 и BFD10) в зависимости от требуемого пропускаемого расхода, и применяется, в основном, в мобильной технике, для которой важна компактность.
Конструкция позволяет монтировать в линию до 5 секций. Исполнение с внешним дренажем также возможно в качестве опции для обоих типоразмеров.

Код для заказа дивертора:
1 2 - 3 - 4 / 5 6 - 7 8 / 9 10
BFD 06 G038 TA6 10 N D12 K1 CM Y
1 6-ти линейный секционный дивертор
2 Типоразмер 06 = 60 л/мин
10 = 90 л/мин
3 Каналы G038 = 3/8’’ BSP
G012 = 1/2’’ BSP
4 Тип золотника TA6
5 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
6 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
7 Напряжение питания катушек* Постоянный ток:
D12 = 12 В
D24 = 24 В
8 Электрическое
соединение катушки
K1 = вилка электроразъема DIN 43650 (стандарт)
K7 = вилка электроразъема по DEUTSCH DT04-2P внутреннее
9 Ручное дублирование Пропустить для ручного дублирования встроенного в трубку электромагнита
CM = защитный резиновый колпачок ручного дублирования
10  Опция Y = внешний дренаж
*Примечание: катушки для распределителя заказываются отдельно. Более подробная информация об электромагнитах дана в полном каталоге на клапан.

Пример кода для заказа дивертора: BFD06-G038-TA6/10N-D24K1/CM - секционный гидрораспределитель, Элм-Пруж, 250 бар, 50 л/мин, G3/8, =24 В

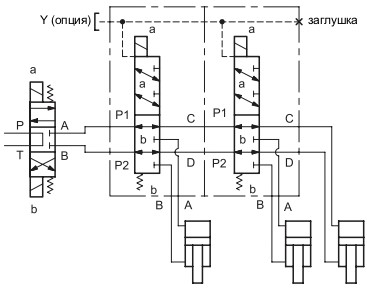

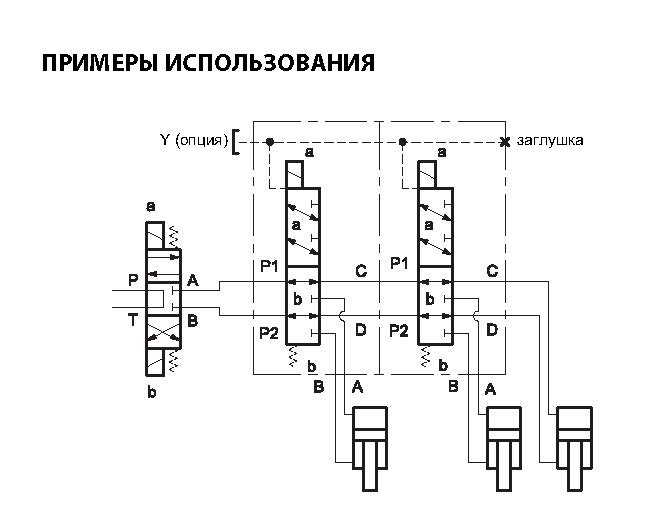

Примеры использования дивертора BFD*:
