Многосекционный пропорциональный распределитель с функцией "Load sensing" BLS6

Характеристики
Артикул
BLS6
Типоразмер
DN6
Рабочее давление
300 бар
Расход
до 100 л/мин
Питание
постоянный ток
Температура эксплуатации
–20 до +80 ºС
Дополнительно
Различные схемы распределения Секционный монтаж
Подробное описание

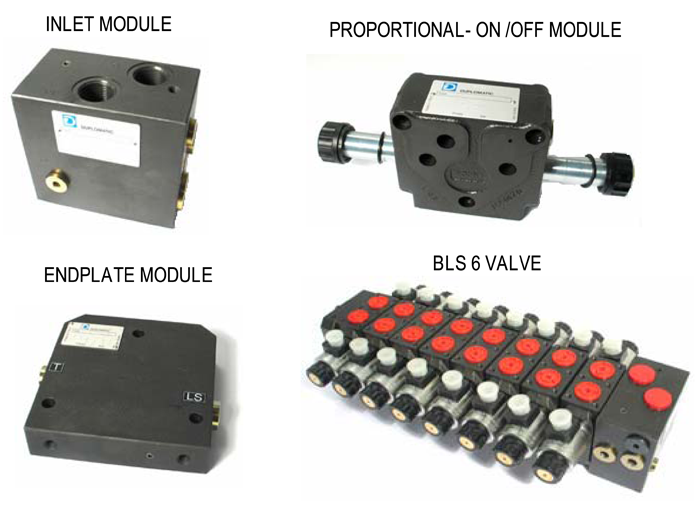

Клапан BLS6 является направляющим распределителем с возможностью сборки до 8-ми секций.

Каждая секция имеет компенсатор давления, позволяющий сохранять постоянный расход, не зависимо от изменения нагрузки.

Блок распределителей с компенсаторами давления допускает одновременную работу нескольких исполнительных органов независимо друг от друга без изменения настроенного расхода при условии, что требуемый расход не превышает производительности насоса. Сумма одновременных расходов не должна превышать 90% от входного расхода.

  • Отверстия А и В: - 1/2” BSP
  • Отверстия Р1, Р2 и Т1: - 3/4” BSP

Код для заказа:
1 - 2 3 - 4 - 5 / 6 7 - 8 9 / 10
BLS6 CO 0 PC30 C91 11 V D12 K1 CM
1 Направляющий распределитель с компенсатором и пропорциональным электромагнитным управлением
2 Входная секция С0 = без разгрузки
CF = для насоса с фиксированной производительностью
СV = для насоса с переменной производительностью
3 Диапазон регулировки давления 0 = без предохранительного клапана
5 = от 12 до 210 бар
6 = от 15 до 315 бар
4 Тип золотников в каждой секции ПРИМЕЧАНИЕ: расшифровку см. «Конфигурации» и «Пример кода для заказа»
5 Конечная секция С91 = без порта «Load sensing»
С92 = с портом «Load sensing»
6 Номер серии Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
7 Уплотнения V = уплотнения FPM для особых типов жидкостей (стандарт)
8 Напряжение питания катушек Постоянный ток:
D12 = 12 В
D24 = 24 В
9 Электрическое соединение катушки K1 = вилка электроразъема DIN 43650 (стандарт)
K7 = вилка электроразъема по DEUTSCH DT04-2P внутреннее
10 Ручное дублирование Пропустить для ручного дублирования встроенного в трубку электромагнита
CM = защитный резиновый колпачок ручного дублирования
CH = рычаг
CS = гайка
Пример кода для заказа: BLS6-CF5-PC45/45-PA45/45-PCA25/25-PAA25/25-PCB15/15-C91/11V-D12K1/CH - многоблочный пропорциональный электро-гидрораспределитель, пять секций, пред. и разгрузочный клапан 210 бар, 120 л/мин,Р1,Р2,Т1-G3/4, А,В-G1/2, =12 В
