Сервораспределитель пропорциональный быстродействующий со встроенной электроникой DXE5J

Характеристики
Артикул
DXE5J
Максимальное рабочее давление
350 бар
Номинальный расход при Δр 70 бар Р-Т
60-100 л/мин
Гистерезис
< 0,2 %
Воспроизводимость
< 0,1 %
Температурный дрейф (при ΔТ=40° С)
< 1,0 %
Время срабатывания (0-100%)
≤ 20 мс
Вес
6 кг
Подробное описание

DXE5J - это четырех позиционный (3 обычных позиции + 1 аварийная) четырех линейный сервораспределитель с электромагнитным пропорциональным управлением, в котором золотник перемещается в притерной с ним гильзе.

  • Золотник приводится в движение при помощи пропорционального высокодиманичного электромагнита, который обеспечивает высокое быстродействие клапана и не требует пилотного управления.
  • Положение золотника контролируется линейным датчиком (LVDT - линейно регулируемый дифференциальный трансформатор) по замкнутому контуру регулирования, что позволяет достичь высокой точности и воспроизводимости.
Код для заказа:
1 2 3 4 - 5 6 7 / 8 9 / 10 11 12
DX E 5 J LZ 60 F1 31 N E0  K11 А
1 Сервораспределитель
2 Пропорциональное электроуправление
3 Типоразмер ISO 4401-05
4 Встроенная электроника и обратная связь по положению золотника
5 Золотники с линейной характеристикой по расходу
LZ = нулевое перекрытие для малых перетечек (стандарт)
6 Расход 60 = 60 л/мин
100 = 100 л/мин
7 Вид аварийной позиции F1 = закрытые центры
F3 = перетекание
FC = перекрещивающие центры

8 Номер серии
Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39
9 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
10 Сигнал управления E0 = напряжение ±10 В
E1 = ток 4...20 мА
11 Разъем K11 = 6 контактов + «земля»
12 Функция контакта С  А = внешний разрешающий
В = внутренний разрешающий
С = 0 В контроль
Пример кода для заказа: DXE5J-LZ60F1/31N/E0K11A - сервоклапан эл.-гидр. со встроенным электронным управлением, 350 бар, 60 л/мин

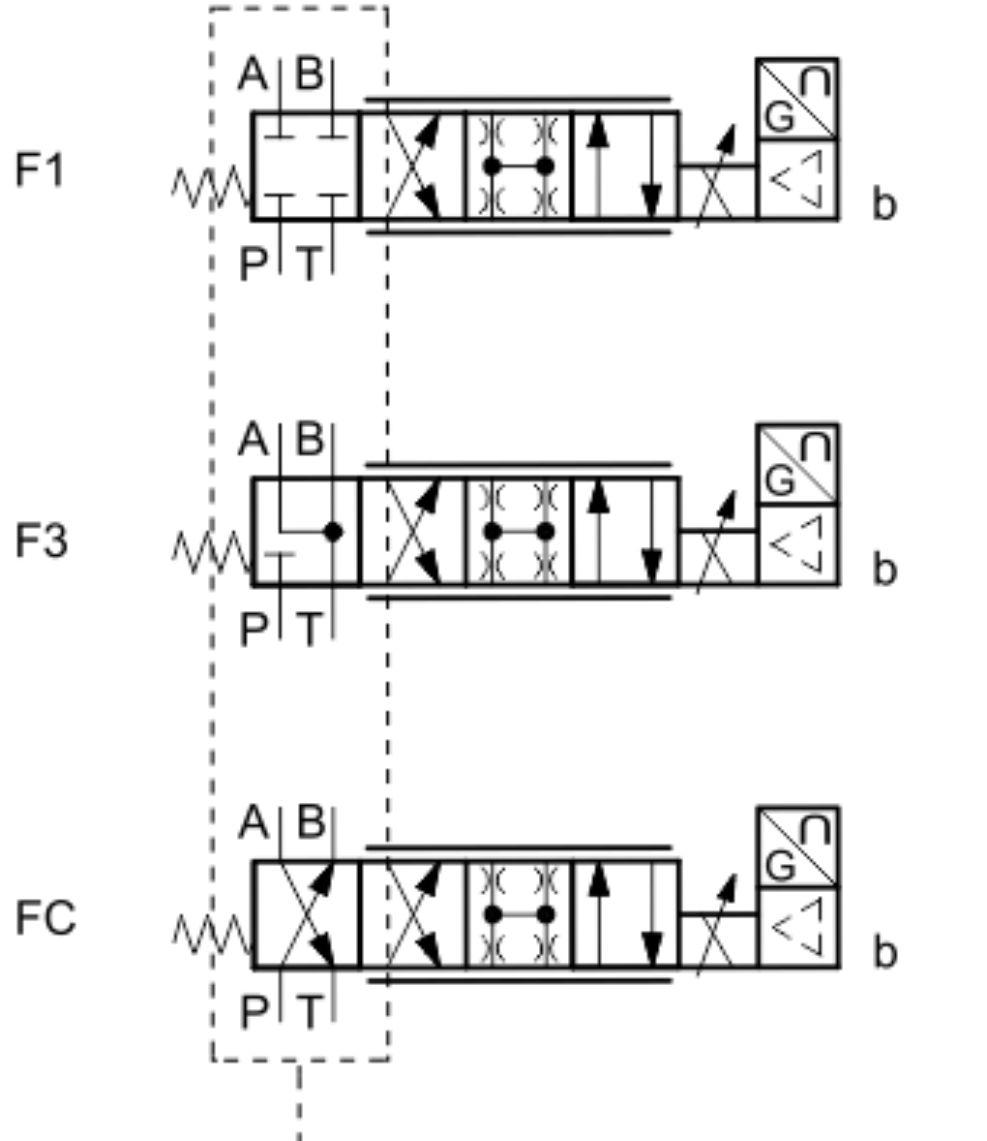

Обозначение на гидравлических схемах:
