DXJ3 Сервоклапан электрогидравлический со встроенным электронным управлением CETOP 03

Характеристики
Артикул
DXJ3
Типоразмер
DN6 и DN10
Рабочее давление
до 350 бар
Максимальный расход
до 170 л/мин
Время отклика
12/20 мс
Гистерезис
< 0,2%
Точность
< ±0,1%
Входной сигнал
±10В
Температура эксплуатации
-20...+60 ºС
Дополнительно
Нулевое перекрытие золотника Притычной монтаж по стандарту ISO 4401 (CETOP RP121H) Различные номинальные расходы
Подробное описание
  • Клапан DXJ3 представляет собой четырехлинейный пропорциональный сервоклапан с золотником, перемещающимся в специальной гильзе. Клапан имеет прямой линейный электропривод, обеспечивающий высокую динамическую характеристику вне зависимости от давления в системе. Положение золотника контролируется линейным датчиком (типа LVTD) c обратной связью, обеспечивающим высокую точность и воспроизводимость.
  • Клапаны выпускаются с 4-мя различными диапазонами регулировки расхода до 40 л/мин, золотниками с нулевым перекрытием и монтажной схемой в соответствии со стандартами СЕТОР и ISO.
  • Клапан имеет встроенный электронный блок, основанный на технологии SMD, обеспечивающий стандартную регулировку и упрощающий электрические соединения. Блок не требует никакой регулировки, кроме электронной регулировки нуля.
  • Клапан пригоден для управления в режиме с обратной связью, скоростью и давлением. При перебое в подаче питания или при подаче нулевого опорного сигнала золотник автоматически переводится в центральное положение, в котором клапан обеспечивает минимальную утечку в зависимости от давления в системе.
Код для заказа:
1 - 2 3 4 5 / 6 7 / 8 9
DXJ3 D 0 L 05 10 N E0 K11
1 Пропорциональный клапан со встроенной электроникой и обратной связью СЕТОР 03
2 Симметричная установка золотника
3 Золотник с нулевым перекрытием
4 Золотник с линейными характеристиками расхода
5 Номинальный расход при ΔР = 10 бар 05 = 5 л/мин
10 = 10 л/мин
20 = 20 л/мин
40 = 40 л/мин
6 Номер серии
Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
7 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
8   Опорный сигнал E0 = напряжение ±10 В (другие сигналы по запросу*)
9 Разъем K11 = 6 контактов + «земля»
Пример кода для заказа: DXJ3-D0L40/10N/E0K11 - сервоклапан, 350 бар, 40 л/мин.

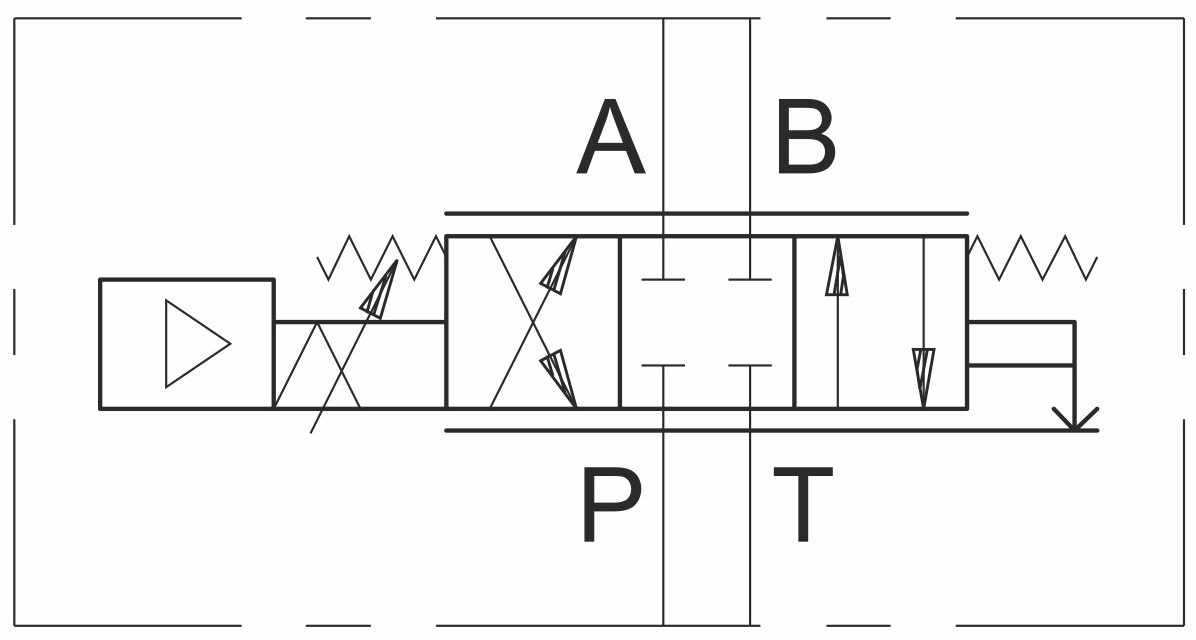

Обозначение на гидравлических схемах:

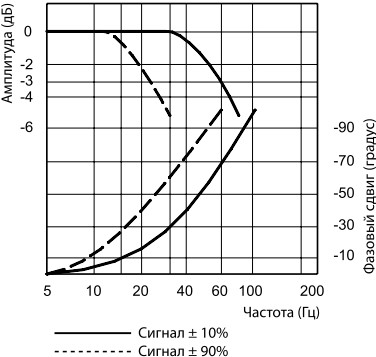

Амплитудно-фазово-частотная характеристика:
