DXJ5 Сервоклапан электрогидравлический со встроенным электронным управлением CETOP 05

Характеристики
Артикул
DXJ5
РАБОЧЕЕ ДАВЛЕНИЕ
350 бар
Номинальный расход
60/100 л/мин
Вес
6,3 кг
Подробное описание
  • Клапан DXJ5 представляет собой четырехлинейный пропорциональный сервоклапан с золотником, перемещающимся в специальной гильзе.
  • Клапан имеет прямой линейный электропривод, обеспечивающий высокие динамические характеристики вне зависимости от давления в системе. Положение золотника контролируется линейным датчиком (типа LVTD) c обратной связью, обеспечивающим высокую точность и воспроизводимость.
  • Клапаны выпускаются с 2-мя различными диапазонами регулировки расхода до 100 л/мин, золотниками с нулевым перекрытием и монтажной схемой в соответствии со стандартами СЕТОР и ISO.
  • Клапан имеет встроенный электронный блок, основанный на технологии SMD, обеспечивающий стандартную регулировку и упрощающий электрические соединения. Блок не требует никакой регулировки, кроме электронной регулировки нуля.
  • Клапан пригоден для управления в режиме с обратной связью, скоростью и давлением. При перебое в подаче питания или при подаче нулевого опорного сигнала золотник автоматически переводится в центральное положение, в котором клапан обеспечивает минимальную утечку в зависимости от давления в системе (см. таблицу характеристик).
Код для заказа:
1 - 2 3 4 5 / 6 7 / 8 9
DXJ5   D 0 L 060 10 N E0 K11
1 Пропорциональный клапан со встроенной электроникой и обратной связью СЕТОР 03
2 Симметричная установка золотника
3 Золотник с нулевым перекрытием
4 Золотник с линейными характеристиками расхода
5 Номинальный расход при ΔР = 10 бар 060 = 60 л/мин
100 = 100 л/мин
6 Номер серии
Габаритные и монтажные размеры остаются неизменными для серий от 10 до 19
7 Уплотнения N = уплотнения NBR для минеральных масел (стандарт)
V = уплотнения FPM для особых типов жидкостей
8   Опорный сигнал E0 = напряжение ±10 В (другие сигналы по запросу*)
9 Разъем K11 = 6 контактов + «земля»
Пример кода для заказа: DXJ5-D0L100/10N/E0K11 - сервоклапан эл.-гидр. со встроенным электронным управлением, 350 бар, 40 л/мин.
Обозначение на гидравлических схемах:

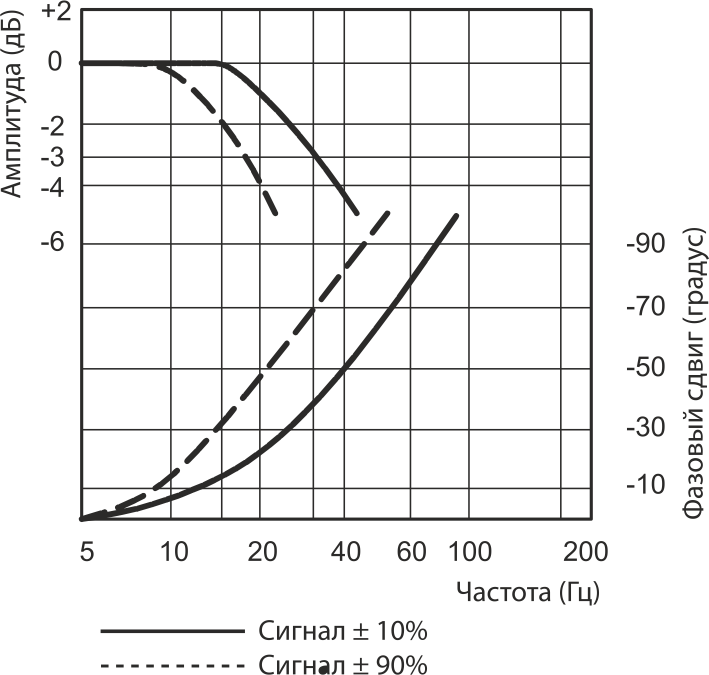

Амплитудно-Фазово-Частотная характеристика:
