Распределитель пропорциональный с пилотным управлением со встроенной электроникой и двойной обратной связью по положению золотников DXRE*J

Характеристики
Артикул
DXRE*J
Типоразмеры
DN10 - DN35
Максимальный расход
до 1000 л/мин
Рабочее давление
до 350 бар
Точность
± 0,1%
Гистерезис
< 0,2%
Управление
±10В / 4...20 мА
Подробное описание

DXRE*J - гидрораспределитель с пилотным управлением от сервоклапана с монтажной поверхностью по стандарту ISO 4401.

  • Положение золотника контролируется линейным датчиком (LVDT - линейно регулируемый дифференциальный трансформатор) по замкнутому контуру регулирования, что позволяет достичь высокой точности и воспроизводимости.
  • При пропадании питания или неработающей электроники золотник автоматически перемещается в аварийную позицию за счет действия пружин.
  • Клапан имеет встроенный электронный усилитель (на базе SMD технологии), в виде отдельной пластиковой коробки. Усилитель не требует каких-либо настроек.
Код для заказа:
1 2 3 - 4 5 6 -   7 8 / 9 10 11 12
DXRE 7 J A120 31 N E E   E0 K11 A
1 Сервораспределитель

2 Типоразмер 5R = ISO 4401-05
= ISO 4401-07
= ISO 4401-08
10 = ISO 4401-10
11 = ISO 4401-10 с нестандартными портами

3 Встроенная электроника и обратная связь по положению золотника
4 Тип золотника С = закрытые центры
= открытые центры
= нулевое перекрытие
5 Номер серии
Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39
6 Уплотнения
= уплотнения NBR для минеральных масел (стандарт)
= уплотнения FPM для особых типов жидкостей
7 Пилотное управление = внутреннее
= внешнее
8 Дренаж = внутренний
= внешний
9 Опорный сигнал E0 = напряжение ±10 В
E1 = ток 4...20 мА
10 Разъем
K11 = 6 контактов + «земля»
11 Функция контакта С
А = внешний разрешающий
В = внутренний разрешающий
С = 0 В контроль
12 Опция Пропустить, если не требуется
W7 = цинко-никелевое покрытие корпуса
Пример кода для заказа: DXRE7J-A120/31N-EE/E0K11A - пропорциональный гидрораспределитель со встроенным электронным блоком управления и двойной обратной связью по положению золотников, СЕТОР 07, 120 л/мин, ±10 В.

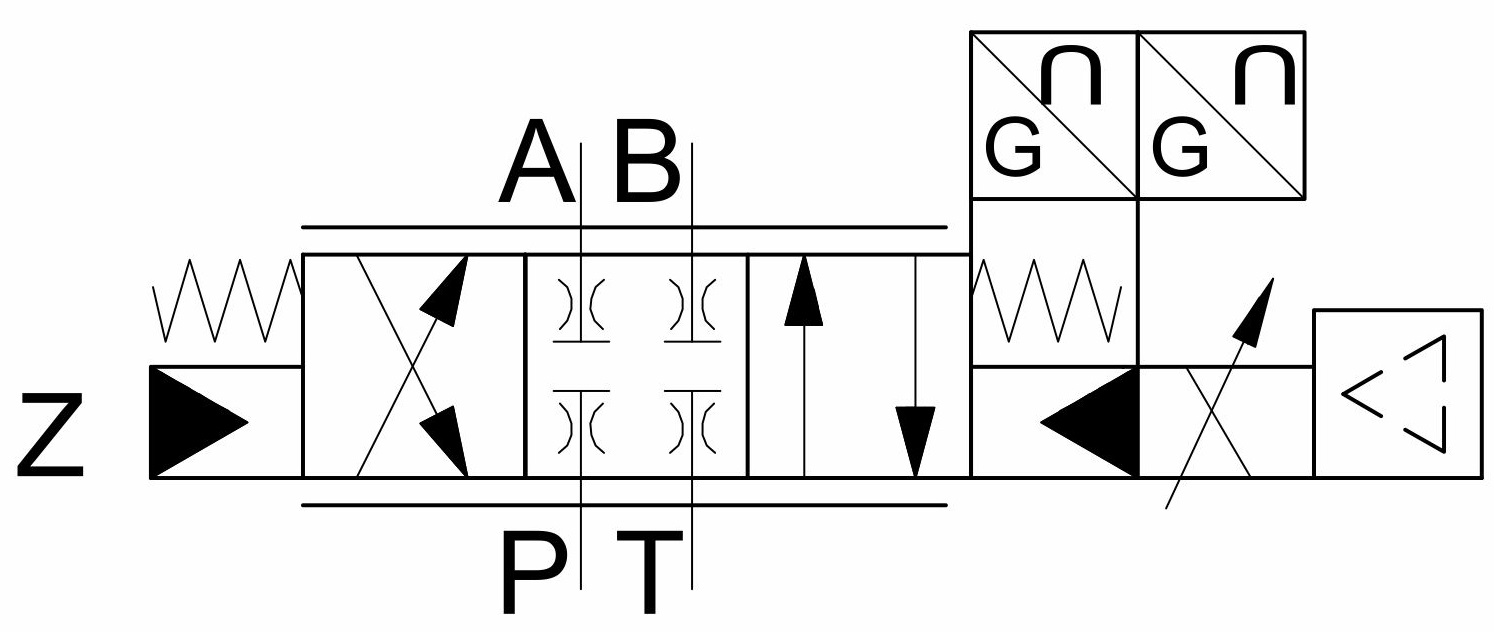

Обозначение на гидравлических схемах:
