Датчик давления пропорциональный PTH / A-10

Характеристики
Артикул
PTH / A-10
Номер в каталоге
92100
Номинальное давление
40 - 100 - 250 - 400 бар
Выходной сигнал
0...10 В / 4...20 мА
Точность
0,5 %
Температура эксплуатации
-40 до +120 ºС
Подробное описание
В качестве аналога датчику давления PTH мы настоятельно предлагаем рассматривать преобразователь давления А-10, который также имеется в наличии на складе в г.Химки и не уступает по характеристикам, но его стоимость значительно ниже.
Эта серия пропорциональных датчиков давления была создана для применения в большинстве промышленных областей и на мобильных машинах.

Датчик давления — принцип работы



Главной отличительной чертой этого датчика давления является обеспечение его функционирования также и в тяжелых рабочих условиях, особенно это касается диапазона температуры жидкости, которая может проходить значения от минимальной -40°С до максимальной +120°С.

Работа данного датчика давления основана на принципе тензометрии, который реализуется с помощью электрического контура, выполненного по SMT - технологии, обеспечивающей высокую надежность и максимальное сопротивление вибрациям и механическим ударам.

Каждая деталь датчика, находящаяся в контакте с жидкостью, выполнена из нержавеющей стали AISI 316L, датчик полностью непроницаем для жидкости.

Датчик давления имеет класс защиты IP65 для исполнения с разъемом по DIN или IP67 для исполнения с разъемом М12.

В этой серии датчиков давления имеются варианты с выходным сигналом по току 4-20 мА или с напряжением 0-10 В; также они имеют защиту от перемены полярности напряжения питания. Имеются варианты датчиков с 4 различными диапазонами измерения давления от 40 до 400 бар.

Код для заказа датчика давления A-10:

Код Описание
12719332_A-10 Датчик давления, 0-250 бар, 4-20 мА, резьбовое присоединение G 1/4", 2-хпров, погрешность 0,5 % BFSL, 0°... 80° С, L-разъем, DIN 175301-803 А, DIN 3852-Е, допустимая перегрузка 500 бар.
36559315_A-10
Датчик давления, 0-400 бар, 4-20 мА, резьбовое присоединение G 1/4", 2-хпров, погрешность 0,5 % BFSL, 0°... 80° С, L-разъем, DIN 175301-803 А, DIN 3852-Е, допустимая перегрузка 600 бар.


Код для заказа пропорционального датчика давления PTH:

1 - 2 / 3 4 - 5 6
PTH 040 30 V E0 K10
1 Пропорциональный датчик давления, высокодинамичное исполнение
2 Номинальное давление 040 = 40 бар
100 = 100 бар
250 = 250 бар
400 = 400 бар
3 Номер серии 30 = датчики давления с электрическим присоединением типа K10
31 = датчик давления с электрическим присоединением типа K12
(Габаритные и монтажные размеры остаются неизменными для серий от 30 до 39)
4 Уплотнения V = FPM уплотнения для специальных жидкостей (стандарт)
N = NBP уплотнения для минерального масла
EP = EPDM уплотнения

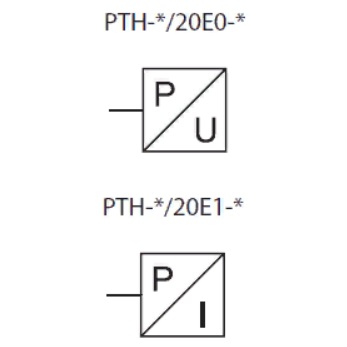

5 Выходной сигнал Аналоговый выходной сигнал (стандарт):
Е0 = 0 ÷ 10 В
Е1 = 4 ÷ 20 мА
Только по запросу:
Е2 = 0 ÷ 5 В
Е5 = 0,5 ÷ 4,5 В (масшабируемый)
6 Разъем K10 = электроразъем по DIN43650 (стандарт)
K12 = электроразъем M12

Пример кода для заказа датчика давления: PHT-040/30V-E0K10 - преобразователь давления, 0-250 бар, 0-10 В, резьбовое присоединение G 1/4".

Скачать 2D и 3D модели товара «Датчик давления пропорциональный PTH / A-10» Вы можете по кнопке «CAD-модель» выше.
