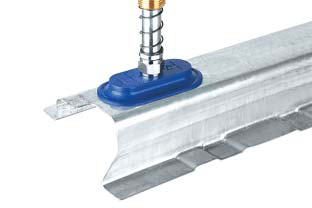

SAOF Плоские вакуумные присоски (овальной формы)
Характеристики
Артикул
SAOF
Материал
NBR
Диаметр присоски
50x16 – 140x70 мм
Подробное описание
Особая вакуумная присоска для всех видов листового металла, особенно для тонких листов металла, предназначенных для деталей кузова автомобиля длинной узкой формы, таких как секции, трубки или ребра.Обеспечивает создание очень больших горизонтальной и вертикальной удерживающих сил.
Код для заказа
| 1 | - | 2 | - | 3 | - | 4 | - | 5 |
| SAOF | 50×16 | NBR-60 | G1/4 | IG |
| 1 | Присоска типа SAOF | |
| 2 | Рабочая зона Д × Ш |
От 50 × 16 до 140 × 70 Примечание: см. «Технические характеристики» |
| 3 | Материал и твердость по Шору | NBR-60, NBR-45 |
| 4 | Присоединительная резьба | G 3/8’’, G 1/4’’, M10, M14×1,5, RA (прямоугольный адаптер) |
| 5 | Вариант резьбы |
AG = внешняя (M) IG = внутренняя (F) |
Технические характеристики
| Тип |
Сила удержания (Н) |
Боковая сила (Н) |
Боковая сила для маслянистой поверхности (Н) |
Объем (см3) |
Мин. радиус кривизны (мм) |
Рекомендуемый внутренний диаметр шланга (мм) |
| SAOF-50×16 | 31 | 24 | 12 | 2,0 | 8 | 4 |
| SAOF-60×23 | 57 | 37 | 33 | 3,0 | 20 | 4 |
| SAOF-90×30 | 122 | 96 | 64 | 7,0 | 40 | 4 |
| SAOF-80×40 | 140 | 110 | 100 | 10,7 | 50 | 4 |
| SAOF-100×50 | 217 | 181 | 121 | 20,0 | 75 | 6 |
| SAOF-120×60 | 312 | 254 | 170 | 35,0 | 75 | 6 |
| SAOF-140×70 | 425 | 344 | 230 | 52,0 | 90 | 6 |
