SHFN Плоские вакуумные присоски

Характеристики
Артикул
SHFN
Материал
NK
Диаметр присоски
50-70 мм
Подробное описание

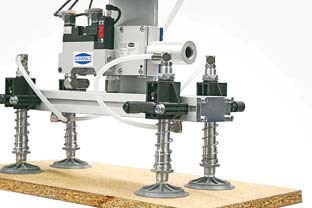

Универсальная вакуумная присоска SHFN для широкого спектра деревянных деталей (таких как детали мебели, паркет, ДСП и т.д.). Также пригодны для шероховатых или слегка структурированных поверхностей.

Код для заказа

1 - 2 - 3 - 4 - 5 - 6 - 7
SHFN 50 NK-45 G1/4 IG E MOS
1 Присоска типа SHFN
2 Диаметр 50, 70, 85 мм
Примечание: см. «Технические характеристики»
3 Материал и твердость по Шору NK-45
4 Присоединительная резьба G 1/4’’
5 Вариант резьбы IG = внутренняя (F)
AG = внешняя (M)
6 Тип конструкции Пропустить в случае использования вставного ниппеля
E = вулканизированная вставка
7 Опция MOS = уплотнительное кольцо из специальной пены
TV = клапан

Технические характеристики

Тип Сила
удержания
(Н)
Боковая сила
(Н)
Объем
(см3)
Мин.
радиус
кривизны
(мм)
Рекомендуемый
внутренний
диаметр шланга
(мм)
Серия
ниппелей
SHFN-50-NK-45 110 95 7,3 41 4 N 041
SHFN-50-NK-45-TV 110 95 7,3 41 4 N 041
SHFN-70-NK-45 200 145 16,0 95 6 N 041
SHFN-70-NK-45-E 200 145 16,0 95 6 N 009
SHFN-70-NK-45-TV 200 145 16,0 95 6 N 041
SHFN-70-NK-45-E-TV 200 145 16,0 95 6 N 009
SHFN-85-NK-45 300 210 25,0 176 6 N 041
SHFN-85-NK-45-E 300 210 25,0 176 6 N 009
SHFN-85-NK-45-TV 300 210 25,0 176 6 N 041
SHFN-85-NK-45-E-TV 300 210 25,0 176 6 N 009
