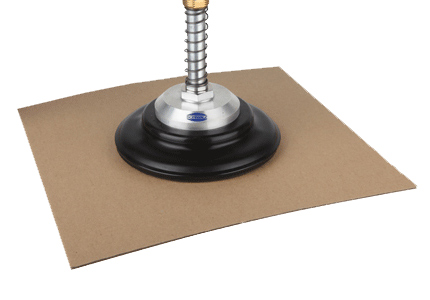

Вакуумные присоски захваты

Характеристики
Артикул
FSGA
Материал
NBR-70, SI-55
Диаметр присоски
11-78 мм
Подробное описание

Сфера применения

  • Круглые сильфонные присоски, 1.5 гофра, для перемещения картона, металлических и древесных листов
  • Перемещение больших и тяжелых изделий, которые могут быть легко повреждены (оптимальная адаптация к выпуклым поверхностям)

Конструкция присосок


  • Прочная, износостойкая присоска FSGA с одной уплотнительной кромкой, состоящая из присоски FGA, 1.5 гофра, и соединительной плиты
  • Соединительная плита привинчивается к присоске FGA. При износе присоска FGA может быть заменена отдельно
  • Присоска с внутренней поддержкой
Код для заказа
1 - 2 - 3 - 4 - 5
FSGA 11 Si-55 G1/8  AG
1 Присоска типа FSGA
2 Диаметр От 11 до 78 мм
Примечание: см. «Технические характеристики»
3 Материал и твердость по Шору HT1-60, NBR-55, NK-45, SI-55
4 Присоединительная резьба G 1/8’’, G 1/4’’ , M5
5 Вариант резьбы IG = внутренняя (F)
AG = внешняя (M)

Технические характеристики
Тип Сила удержания
(Н)
Усилие отрыва
(Н)
Объем
(см3)
Мин.
радиус кривизны
(мм)
Рекоменд.
внутренний
диаметр шланга
(мм)
FSGA-11 0,95 3,8 0,225 10 4
FSGA-14 1,20 5,0 0,420 13 4
FSGA-16 2,30 6,7 0,750 20 4
FSGA-20 4,70 10,7 1,150 30 4
FSGA-22 5,70 15,2 1,400 25 4
FSGA-25 5,30 17,3 3,150 20 4
FSGA-33 13,60 39,6 4,750 40 6
FSGA-43 22,80 64,5 9,250 60 6
FSGA-53 51,30 95,0 26,250 75 6
FSGA-63 85,00 135,0 39,000 75 6
FSGA-78 137,40 218,0 76,000 70 6

Преимущества вакуумной присоски FSGA


  • Большой диаметр
  • Мягкая коническая уплотнительная кромка
  • 1.5 гофра
  • Очень жесткая верхняя гофра
  • Внутренняя поддержка
