Вакуумные присоски захваты

Характеристики
Артикул
SAОB
Материал
NBR
Диаметр присоски
60x30, 80x40, 110x55, 140x70 мм
Подробное описание

Присоска оптимизированной овальной формы, складывающаяся в 1,5 раза Для длинных, изогнутых деталей и для штампованных компонентов кузова автомобиля
Структурированная внутренняя опора большой площади Предотвращение глубокой вытяжки и компенсации больших поперечных сил при динамичных перемещениях, даже при манипулировании металлическими листами, смазанные маслом
Широкий спектр размеров Для деталей широкого диапазона форм и размеров
Жесткая верхняя складка Хорошая устойчивость к поперечным силам при высоких значениях горизонтального ускорения
Мягкая и гибкая уплотняющая кромка Обеспечивает очень хорошее качество уплотнения даже на немного искривленных поверхностях

Конструкция

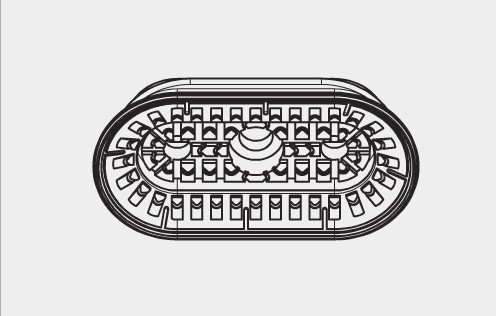

  • Прочная, износостойкая присоска SAOB с одинарной уплотняющей кромкой, специальным пазом и внутренней опорой
  • Присоединительный ниппель, приклеенный к вакуумной присоске с упрочняющим элементом (высокая прочность)
  • Присоски поставляются в исполнениях с разными типами штуцеров
Сферы применения
  • манипулирование листами металла при динамичных перемещениях (при коротких периодах цикла);
  • внутренняя опора позволяет манипулировать стальными и алюминиевыми (без деформации) листами;
  • предназначены для использования в системах подачи для участка прессов в автомобильной промышленности;
  • манипуляция длинными и узкими деталями, изготовленными из листового металла, такими как ребра жесткости и пластины;
  • специальный паз на дне присоски предотвращает скольжение металлических листов с маслянистой поверхностью, что позволяет точно позиционировать листы в станках для лазерной резки и штамповочных прессах.
Коды для заказа
Тип Штуцер G1/4
(внешняя резьба)
G1/4
(внутренняя резьба)
G3/8
(внутренняя резьба)
M10
(внешняя резьба)
M14х1.5
(внешняя резьба)
Прямоугольный
переходник
SAOB 60x30 NBR-60 10.01.06.00916 10.01.06.00891 10.01.06.00904 10.01.06.01024 10.01.06.01032 10.01.06.00908
SAOB 80x40 NBR-60
10.01.06.00918 10.01.06.00893 10.01.06.00906 10.01.06.01026 10.01.06.01034 10.01.06.00910
SAOB 110x55 NBR-60
10.01.06.00920 10.01.06.00900 10.01.06.00895 10.01.06.01028 10.01.06.01036 10.01.06.00912
SAOB 140x70 NBR-60
10.01.06.00922 10.01.06.00902 10.01.06.00897 10.01.06.01030 10.01.06.01038 10.01.06.00914
