Вакуумные присоски захваты

Характеристики
Артикул
SPB1
Материал
ED-65
Диаметр присоски
10-60 мм
Подробное описание

Сфера применения

  • Круглая сильфонная вакуумная присоска 1.5 гофра, для работы с картоном и коробками

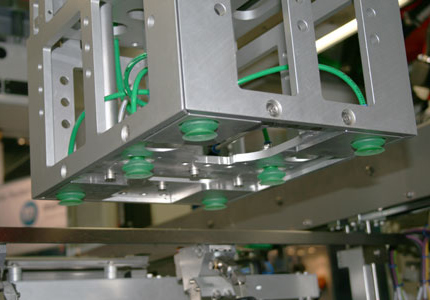

  • Подача картона и жесткой упаковки в машинах с вертикальной и горизонтальной загрузкой
  • Процессы паллетирования и депаллетирования
  • Тяжелые операции, для которых от присоски требуется хорошее уплотнение и низкий износ

Конструкция присосок


  • Круглая сильфонная присоска SPB1 1.5 гофра, с мягкой и гибкой уплотнительной кромкой
  • Изготовлена из износостойкого материала Эластодур ED-65
  • Модели с диаметром до 30 мм используют вставное соединение для быстрой смены вакуумной присоски

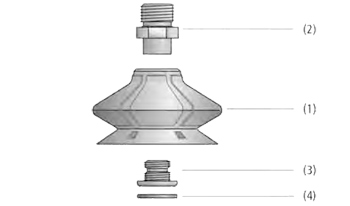

  • Начиная с диаметра 40 мм используется 2-х компонентное соединение: верхний соединительный компонент и нижний компонент
  • Вставной сетчатый фильтр - предварительный фильтр

Преимущества вакуумной присоски SPB1

  • Гибкая адаптирующаяся уплотнительная кромка
  • Прочный усиленный основной корпус
  • Поддерживающие ребра на поверхности и гофре
  • Большая эффективная рабочая поверхность
  • Износостойкий и стойкий к истиранию материал Эластодур ED-65

Технические характеристики

Тип Сила
удержания
(Н)
Усилие
отрыва
(Н)
Боковая сила
(Н)
Объем
(см3)
Мин.
радиус кривизны
(мм)
Рекомендуемый
внутренний
диаметр шланга
(мм)
Тип
соединительного
элемента SC
SPB1-10-ED-65 1,5 4,0 2,0 0,5 5 4 030
SPB1-15-ED-65 4,3 9,0 5,0 1,5 8 4 040
SPB1-20-ED-65 9,9 16,2 9,8 2,9 20 4 040
SPB1-25-ED-65 14,9 23,4 13,0 5,1 20 4 040
SPB1-30-ED-65 20,7 30,6 15,5 7,8 35 6 040
SPB1-40-ED-65 35,9 46,8 24,8 18,4 70 6 050
SPB1-50-ED-65 54,7 72,7 31,2 30,3 100 6 050
SPB1-60-ED-65 78,0 100,9 49,4 49,5 200 6 050

Код для заказа
1 - 2 - 3
SPB1 20 ED-65

1 Присоска типа SPB1
2 Диаметр от 10 до 60 мм
3 Материал и твердость по Шору ED-65
