SHF Вакуумные присоски для дерева

Характеристики
Артикул
SHF
Материал
NK-45
Диаметр присоски
125-210 мм
Подробное описание

Сфера применения

  • Круглая вакуумная присоска для перемещения листов, элементов мебели, паркета и похожих больших, плоских изделий
  • Перемещение деревянных деталей с неровной поверхностью
Код для заказа
1 - 2 - 3 - 4 - 5
SHF 125 NK-45 G1/4 IG
1 Присоска типа SHF
2 Диаметр 125, 160, 210 мм
Примечание: см. «Технические характеристики»
3 Материал и твердость по Шору NK-45
4 Присоединительная резьба G 1/4’’ , G 1/2’’
5 Вариант резьбы IG = внутренняя (F)

Технические характеристики
Тип Сила
удержания
(Н)
Объем
(см3)
Мин.
радиус кривизны
(мм)
Рекомендуемый
внутренний
диаметр шланга
(мм)
SHF-125-G1/4-IG 625 72 305 9
SHF-160-G1/2-IG 1025 117 500 12
SHF-210-G1/2-IG 1770 224 885 12

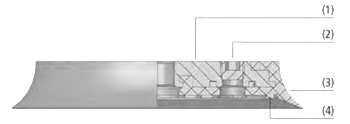

Конструкция присосок


  • Вакуумная присоска SHF, состоит из уплотнительного кольца и алюминиевой монтажной пластины
  • Боковое присоединение обычно закрыто резьбовой заглушкой (зафиксирована клеем для безопасности)
  • Уплотнительное кольцо надежно фиксируется на монтажной пластине (может быть заменено без инструментов)
  • Внутренняя двойная уплотнительная кромка обеспечивает хороший контакт с неровными поверхностями
  • Как опция, отдельно может быть заказан клапан (используйте компаунд для фиксации)
  • Опционально доступен сетчатый фильтр

Преимущества вакуумной присоски SHF

  • Мягкая уплотнительная кромка
  • Двойное внутреннее уплотнение
  • Специальная структура нижней поверхности присоски
  • Модульная конструкция
