Вакуумные присоски захваты

Характеристики
Артикул
SPF
Материал
ED-65
Диаметр присоски
20-50 мм
Подробное описание

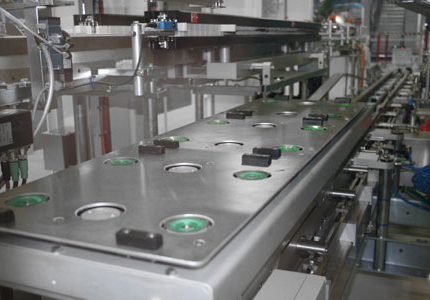

Сфера применения

  • Круглая плоская вакуумная присоска для работы с картоном и коробками
  • Подача картона и жесткой упаковки в машинах с вертикальной и горизонтальной загрузками
  • Процессы паллетирования и депаллетирования
  • Тяжелые операции, для которых от присоски требуется хорошее уплотнение и низкий износ

Конструкция присосок


  • Круглая плоская присоска SPF с мягкой, гибкой уплотнительной кромкой и поддерживающими ребрами на поверхности присоски
  • Изготовлена из износостойкого материала Эластодур ED-65
  • Модели с диаметром до 30 мм используют вставное соединение для быстрой смены вакуумной присоски

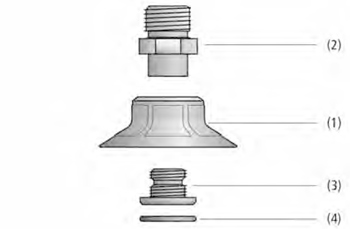

  • Начиная с диаметра 40 мм используется 2-х компонентное соединение: верхний соединительный компонент и нижний компонент
  • Вставной сетчатый фильтр - предварительный фильтр (размер пор 250 јm)
  • Все соединительные элементы с внешней резьбой поставляются с уплотнением
Код для заказа
1 - 2 - 3
SPF  50 ED-65
1 Присоска типа SPF
2 Диаметр 20, 25, 30, 40, 50 мм
Примечание: см. «Технические характеристики»
3 Материал и твердость по Шору ED-65

Технические характеристики
Тип Сила
удержания
(Н)
Усилие
отрыва
(Н)
Боковая сила
(Н)
Объем
(см3)
Мин.
радиус кривизны
(мм)
Рекомендуемый
внутренний
диаметр шланга
(мм)
Тип
соединительного
элемента SC
SPF-20-ED-65 16 19,2 10,5 1 25 4 040
SPF-25-ED-65 22,7 27,1 17 1,5 40 4 040
SPF-30-ED-65 29,5 35,3 22,5 2,3 45 6 040
SPF-40-ED-65 49,5 62,5 25 5,1 75 6 050
SPF-50-ED-65 74,2 87,4 44 7,9 100 6 050

Преимущества вакуумной присоски SPF

  • Гибкая, адаптирующаяся уплотнительная кромка
  • Прочный, усиленный основной корпус
  • Поддерживающие ребра на поверхности
  • Износостойкий и стойкий к истиранию материал Эластодур ED-65
