Twin Станция 2-хлинейной смазки

Характеристики
Артикул
Twin
Максимальное рабочее давление
400 бар
Номинальный расход
400 см3/мин
Объём бака
30 или 100 л
Тип смазки
От 50 сСт до NLGI-2
Присоединения на выходе
G3/8''
Присоединение на входе
G1/2''
Входной фильтр
400 мкм
Диапазон регулировки давления предохранительного клапана
200-400 бар
Манометр
0-600 бар
Напряжение электродвигателя
220/380 В, 50Гц; 240/440В, 60Гц
Мощность электродвигателя
750 Вт
Защита электродвигателя
IP55
Изоляция электродвигателя
Класс F
Управление электродвигателя
S1
Диапазон рабочих температур
От -25 до +70
Подробное описание

Станция смазки Twin с электрическим приводом предназначены для решения задач, где требуется двухлинейная система смазки. Два качающих элемента, установленные в корпусе насоса, обеспечивают давление 400 бар и суммарный расход 400 см3/мин.

Отличительной особенностью систем самазки TWIN является то, что плунжеры качающих элементов приводятся в действие эксцентриком без возвратной пружины, что позволяет избежать возможных проблем, вызванных поломкой пружины. Станция может продолжать работу, даже если один из качающих узлов вышел из строя.

Двухлинейные системы смазки используются для обеспечения смазкой большого числа узлов средних и крупных машин и оборудования, расположенных на расстоянии 100 метров и более.

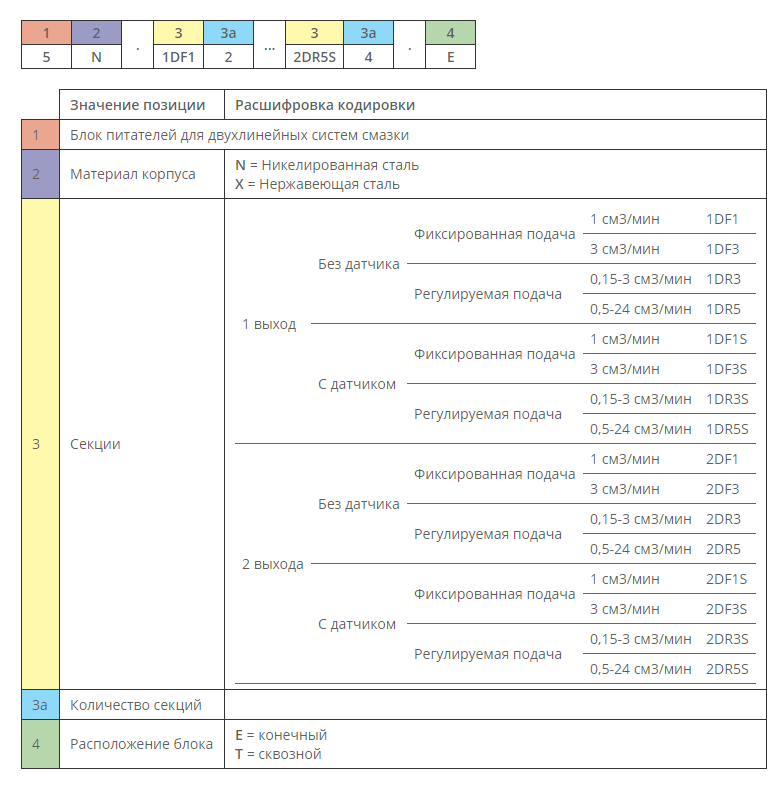

Блоки питателей двухлинейных систем смазки Twin

Модульные блоки питателей для двухлинейных систем смазки выполнены из никелированной стали или нержавеющей стали AISI 316L. Возможны варианты исполнения как с резьбой BSP на входе/выходе, так и с NPTF.

Все блоки оснащаются уплотнениями из Viton. На каждую секцию может быть установлен бесконтактный датчик для контроля работы питателя.

DF1 DF3 DR3 DR5
Расход см3/мин 1 3 0,15-3 0,5-24
Рабочее давление бар 400
Максимальная частота срабатывания Цикл/мин 100
Входное отверстие 3/8” BSP (NTPF по запросу)
Выходное отверстие ¼” BSP (NTPF по запросу)
Рабочая температура оС -30..+80
Тип смазки От 50 сСт до NLGI-2



Аксессуары

Кронштейны для монтажа трубопровода

Код заказа Количество труб Диаметр труб, мм
08C2.P2.06 1 6
08C2.P2.08 1 8
08C2.P2.10 1 10
08C2.P2.12 1 12
08C2.P2.16 1 16
08CF1.P1.10 2 10
08CF1.P1.12 2 12
08CF1.P1.16 2 16
08CF1.P1.20 2 20
08CF1.P1.30 2 30

Соединительные блоки (доступны из нерж. Стали)

Проходной блок станции смазки Twin

Код A B C D E F G H L M N
01.180.1 01.180.1.AISI 50 35 30 ¼ BSP 17.5 30 10 6.5 10.5 22 6.5
01.180.2 01.180.2.AISI 80 40 32 3/8 BSP 21.5 50 15 6.5 10.5 28 11


Угловой блок системы смазки Twin

Код A B C D E F G H L
01.180.3 01.180.3.AISI 60 60 30 ¼ BSP 30 20 15 6.5 10.5
01.180.4 01.180.4.AISI 80 96 50 3/8 BSP 50 19 23 8.5 13.5


Блок тип «Т»

Код A B C D E F G H L M N
01.180.5 01.180.5.AISI 60 60 30 ¼ BSP 30 20 5 11 21 6.5 10.5
01.180.6 01.180.6.AISI 80 96 50 3/8 BSP 50 19 23 21.5 33.5 8.5 13.5


Блок тип «X»

Код A B C D E F G H L M N
01.180.7 01.180.7.AISI 60 70 30 ¼ BSP 30 15 20 11 21 6.5 10.5
01.180.8 01.180.8.AISI 100 96 50 3/8 BSP 50 25 23 21.5 33.5 8.5 13.5


Блок проходной станции смазки Twin

Код A B C D E F G H
01.180.9 01.180.9.AISI 30 34 20 ¼ BSP 9 11 7,5 8,5
01.181.0 01.181.0.AISI 40 45 25 3/8 BSP 15 12,5 7,5 8,5


Блок угловой станции смазки Twin

Код A B C D E F G H
01.181.1 01.181.1.AISI 30 30 20 ¼ BSP 21 7,5 11 8,5
01.181.2 01.181.2.AISI 40 40 30 3/8 BSP 28 7,5 15 8,5


Блок типа «Х»

Код A B C D E F G H
01.181.3 01.181.3.AISI 30 30 20 ¼ BSP 21 7,5 11 8,5
01.181.4 01.181.4.AISI 40 40 30 3/8 BSP 28 7,5 15 8,5


Блок типа «Т»

Код A B C D E F G H L
01.181.5 01.181.5.AISI 30 40 20 ¼ BSP 21 7,5 25 11 8.5
01.181.6 01.181.6.AISI 40 50 30 3/8 BSP 28 7,5 35 15 8.5


Блок притычного монтажа типа «O-DF1» (3 питателя) станции смазки Twin

Код A B C D E
Manifold 3ODF1-5712-2253.00.015 95 95 35 20 25

Блок притычного монтажа типа «TA-DF1» (4 питателя) системы смазки Twin

Код A B C D E F G H L M
Manifold 4TADF1-5711-2253.00.017 205 184 130 7 90 14 17.5 56 30 24

Блок притычного монтажа типа «TB-DF1» (5 питателей)

Код A B C D E F G H L M
Manifold 5TBDF1-5710-2253.00.016 205 184 160 90 14 17,5 56 30 71 24
