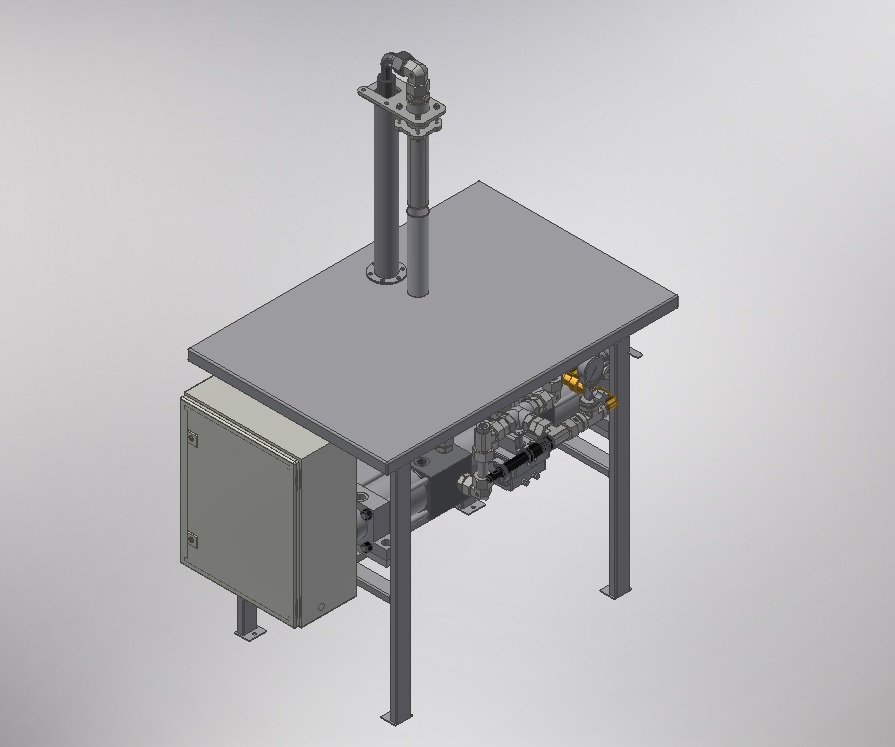

Дозатор смазки CTR-KV-B0098

Характеристики:
Рабочая полость цилиндра: 0,4 кг
Номинальное давление подаваемой рабочей жидкости: 5-7 бар
Номинальный расход: 4 кг/мин
Максимальная температура рабочей жидкости: 90 С°
Рекомендуемая температура рабочей жидкости: до 90 С˚
Рабочая жидкость: Литол-24с пенетрацией 225*
Материалы основных деталей дозатора смазки: сталь
Масса: 135 кг

Для организации дозированной подачи смазки ЛИТОЛ-24 с пенетрацией 225, температурой 90˚С. в тубы (Ø53xØ55.5x238.6) – 400гр.

Назначение оборудования: Оборудование для полуавтоматической фасовки пластичных смазок в тубы 0,4 кг на участке производства смазок общего назначения.

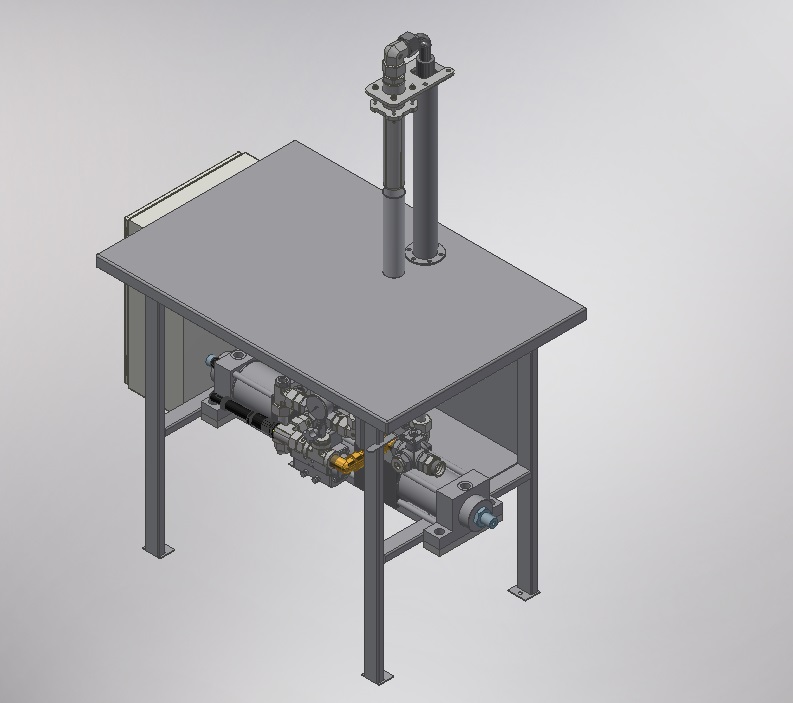

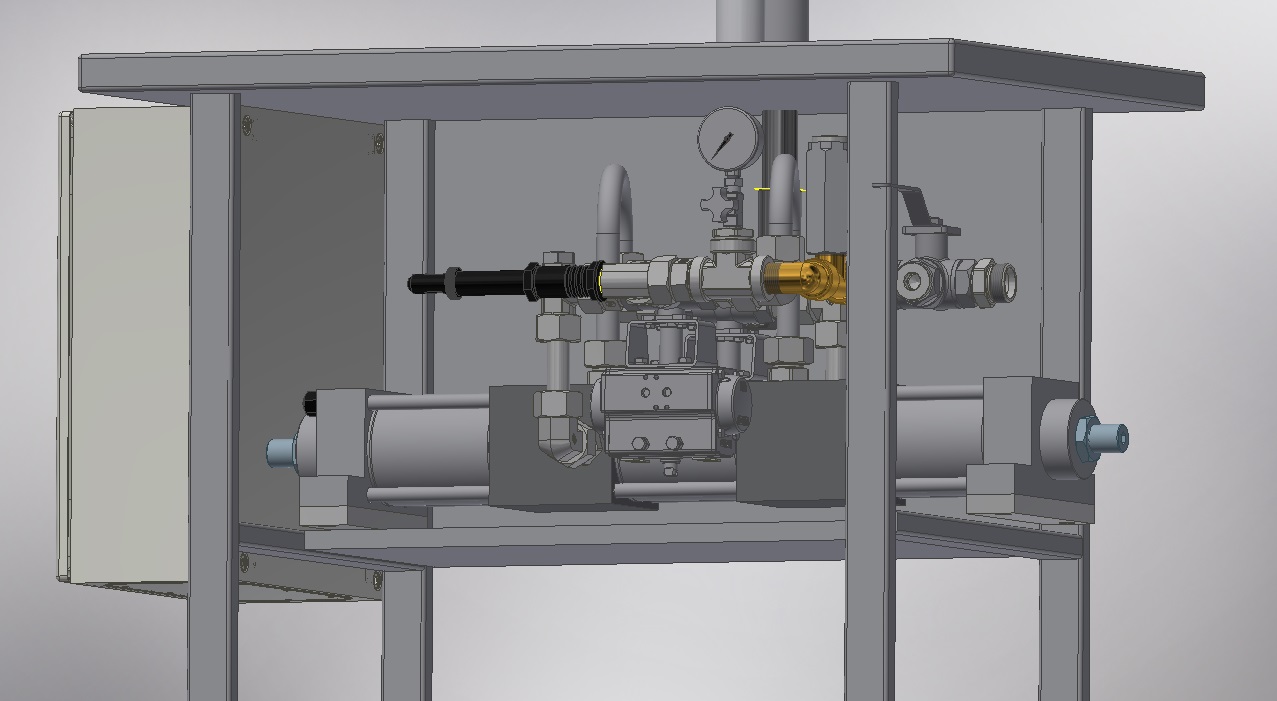

Система состоит из двухштокового гидравлического цилиндра Ø поршня - 100 мм. Ход - 100 мм, в крышках цилиндра сделано по 2 отверстия для входа/выхода смазки G3/4’’. Уплотнения поршня Viton для работы с температурами свыше 80˚ С. Изменение объема дозирования определяется ограничением хода штока гидроцилиндра специальными ползунками установленным на измерительной шкале (с указанием объема гидроцилиндра) с двух сторон.

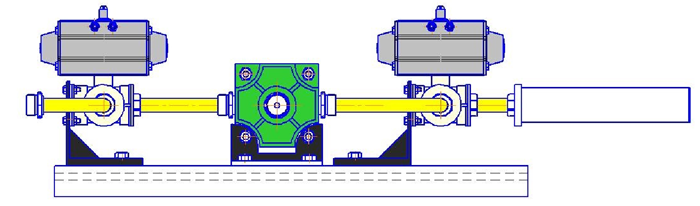

На входе и выходе гидроцилиндра установлены шаровые краны 3/2 позволяющие переключать направление подачи смазки. Управление кранами происходит через пневматический привод. Выдавливается смазка через трубу (оптимальную для тубы) с пневматическим концевиком, который управляет пневматическим триггером. Моментное нажатие на концевик переключает основные краны входа и выхода смазки. Все компоненты крепятся на плите основании 680х280 мм. Покупатель своими силами обеспечивает подачу разогретой смазки под давлением к дозатору смазки.

Инструкция по эксплуатации

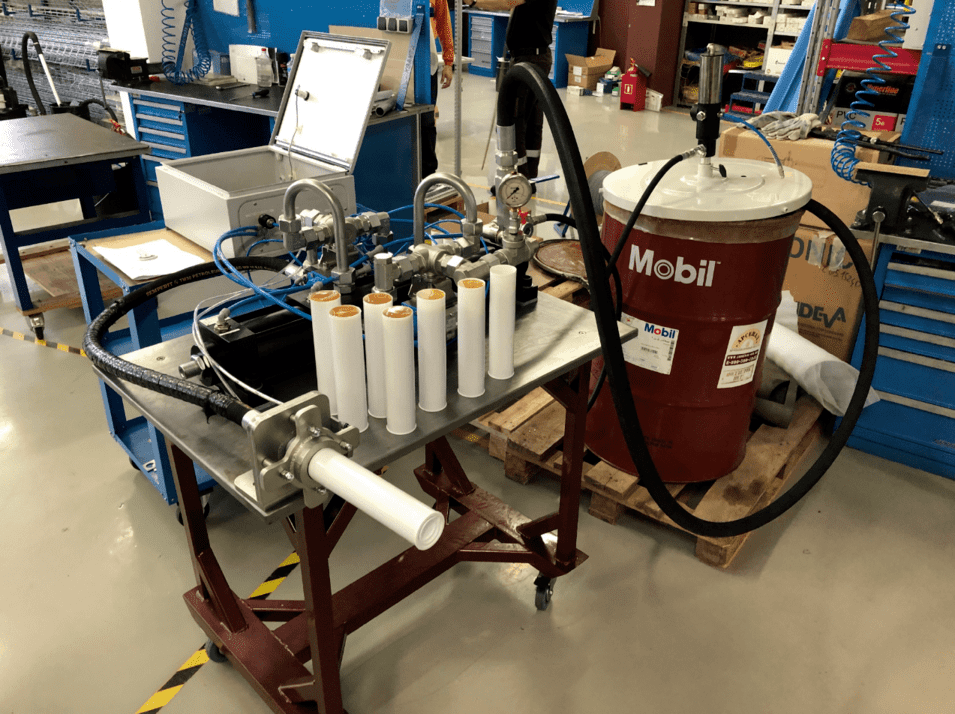

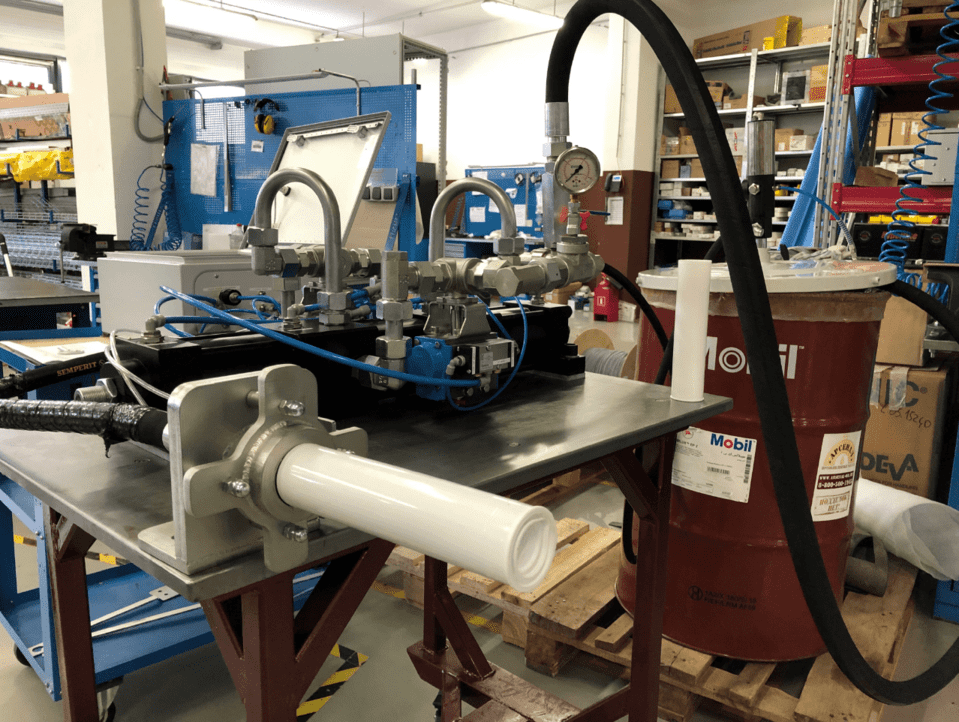

Дозатор смазки CTR-KV-B0098 служит для полуавтоматической расфасовки пластичной смазки типа ЛИТОЛ-24 в тубы ?53x?55.5x238.6 (400гр).

Дозатор состоит из гидроцилиндра с высокотемпературными уплотнениями для фасовки пластичной смазки с высокой вязкостью в разогретом виде (до 90° С), пневмошкафа с системой управления и трубопроводов. Для работы дозатора необходимо обеспечить подачу пластичной смазки, а также подготовленного воздуха от компрессора или пневмосистемы с давлением не менее 5 атм. Для регулировки фасуемого объема, на гидроцилиндре присутствуют регулировочные болты, которые ограничивают ход поршня. На наполнителе тубы имеется концевик, при однократном нажатии которого инициируется один рабочий ход поршня и поступает одна порция смазки в тубу, надетую на трубу наполнителя. После окончания работы при подогреве пластичной смазки необходимо удалить остатки смазки из полостей дозатора и трубопроводов. Для этого предусмотрен кран, перекрывающий подачу насоса, и пневмоклапан продувки воздухом.

Скачать габаритный чертеж
