Гидравлические системы для прессов горячей и холодной штамповки

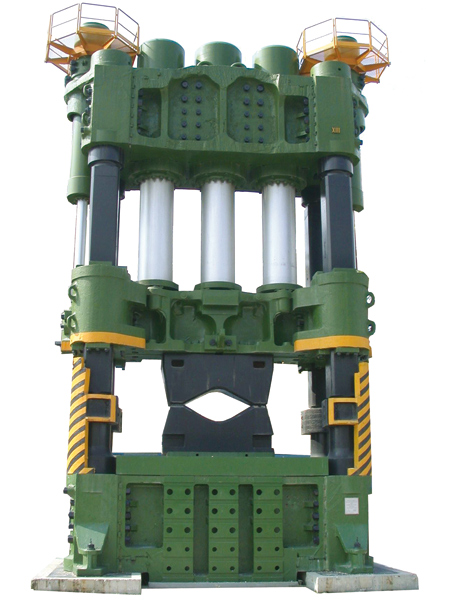

В вертикальном прессе с четырьмя колоннами применена “классическая” гидравлическая система, обычно применяемая при прессовании.

Силовая установка состоит из двух пропорционально регулируемых аксиально-поршневых насосов, каждый из которых приводится электродвигателем мощностью 110 кВт.

Такое управление позволяет получить высокую гибкость программирования в сочетании с рациональным распределением потребляемой мощности. Несколько значений скорости и мощности могут быть запрограммированы для различных стадий цикла.

Подвижный стол, управляемый двумя гидроцилиндрами двойного действия, обеспечивает быстрый подвод и демпфирование во время процесса прессования основным плунжерным цилиндром.

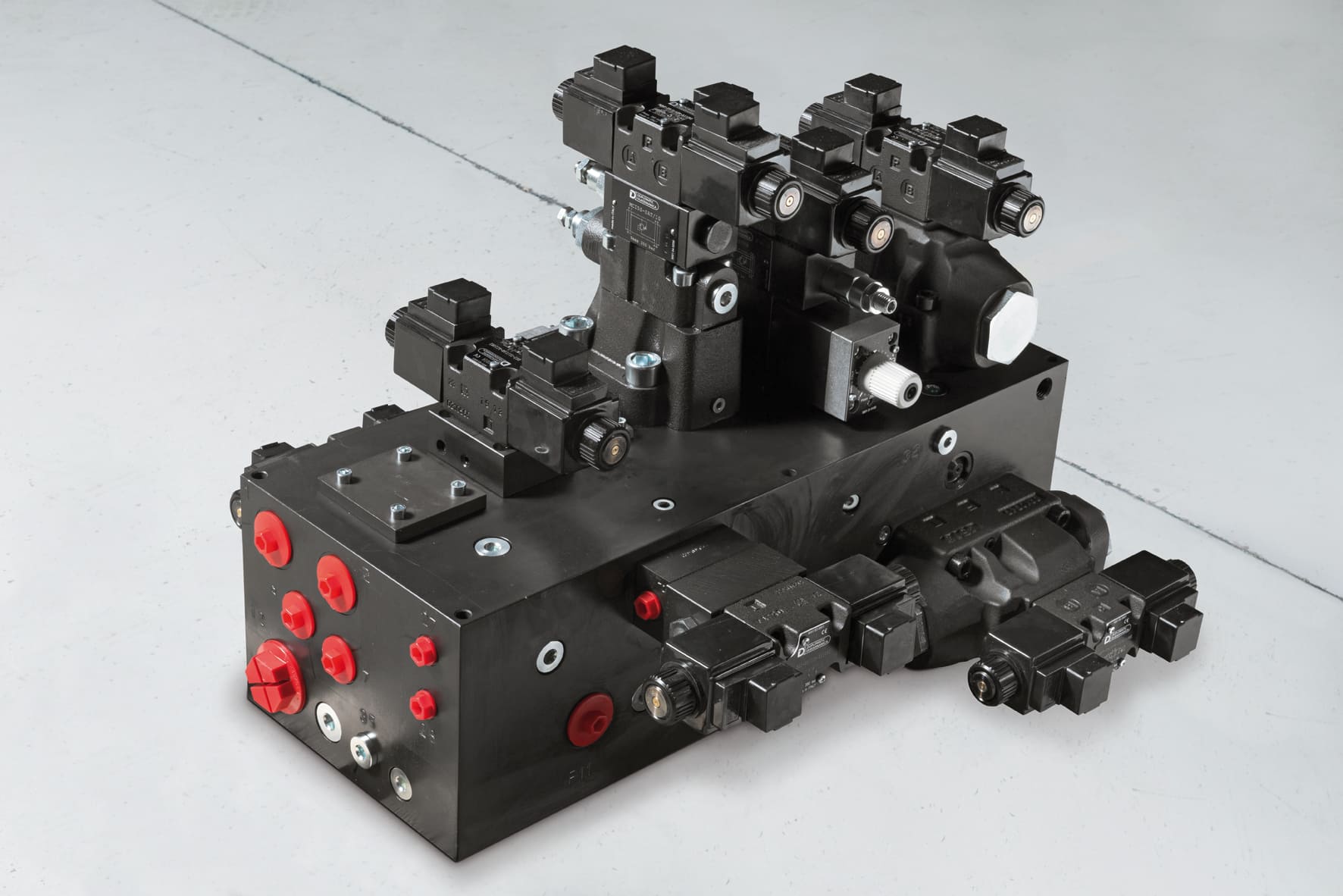

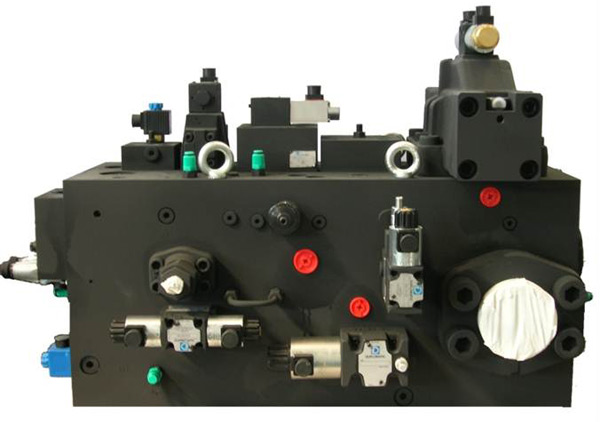

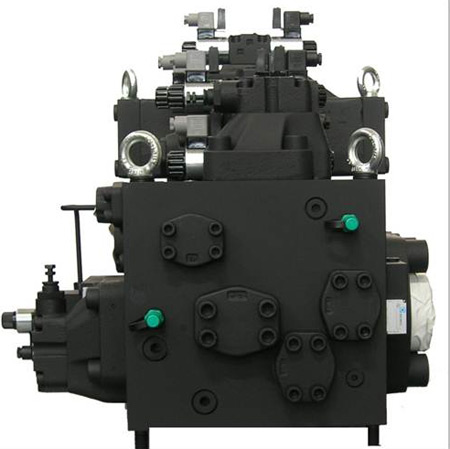

Основной гидроблок состоит из двух контролируемых клапанов управления и логических элементов, предназначенных для управления различными стадиями цикла: от регулируемого быстрого подвода к фазе прессования на различных скоростях, до управляемой декомпрессии перед обратным ходом.

Усилие прессования контролируется датчиком давления и отображается на панели оператора.

Предохранительные блоки на основе логических элементов с контролем положения установлены в нижней (поршневой) полости цилиндров быстрого хода (фланцуются прямо на входы в цилиндры).

Технические параметры системы

  • скорость подвода: 300 мм/с
  • настраиваемая скорость прессования: от 9 до 40 мм/с
  • скорость обратного хода: 350 мм/с
  • усилие прессования: 20000 кН
