Гидравлический стенд CTR-KV-M0003 для испытания планетарных гидромоторов серии ГВЗ.

Характеристики:

Объем поставки Стенд, система управления, комплект РВД, комплект монтажных приспособления для крепления испытуемых гидромоторов
Объем бака 1500 л
Номинальное давление 350 бар
Номинальный расход 240 л/мин
Номинальная потребляемая мощность
132 кВт
Рабочая жидкость
гидравлическое минеральное масло ISO-VG 46
  • Стенд предназначен для проведения приемо-сдаточных испытаний гидромоторов после их производства с целью контроля их параметров.
  • Гидравлическая схема стена разработана в соответствии с ГОСТ 20719-83 с учетом требуемой степени автоматизации процесса испытаний.
  • Стенд позволяет производить испытания гидромоторов с рабочим объемом до 2400 см3.
  • Стенд оборудован датчиками, которые позволяют снимать характеристики давления, расхода, момента, частоты вращения
  • Максимальное давление испытаний составляет 350 бар.
  • Стенд обеспечивает следующие виды испытаний гидромоторов:
    • Функционирование;
    • Прочность;
    • Наружная герметичность;
    • Рабочий объем;
    • Номинальная, максимальная и минимальная частота вращения вала;
    • Гидромеханический КПД;
    • Полный КПД;
    • Номинальный крутящий момент;
    • Крутящий момент страгивания;
    • Номинальная мощность.

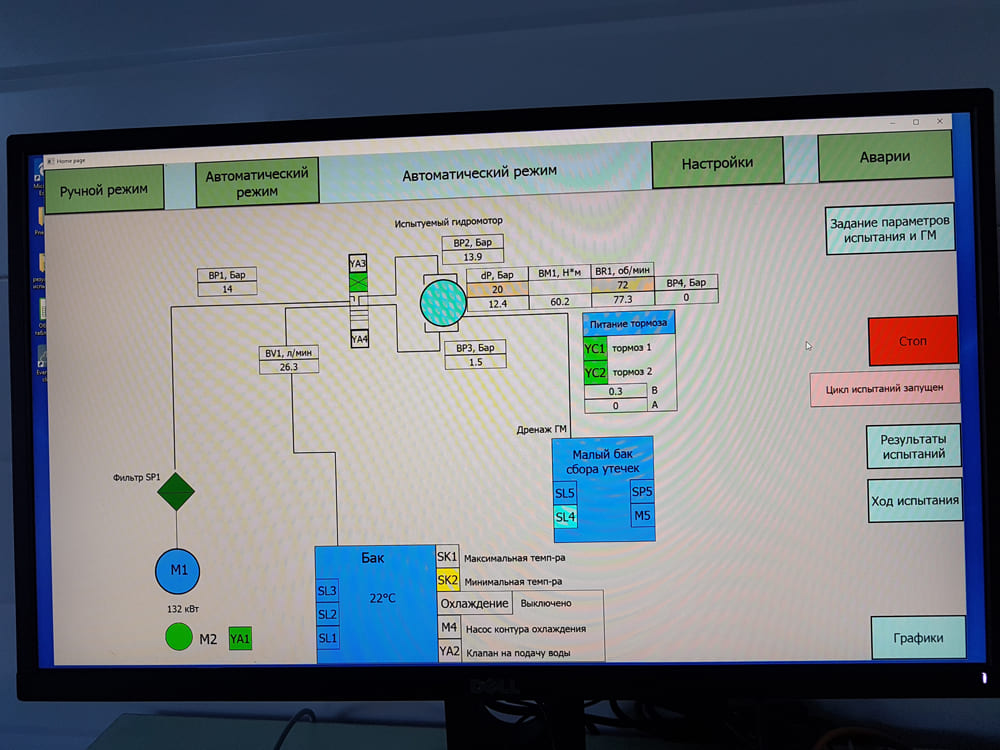

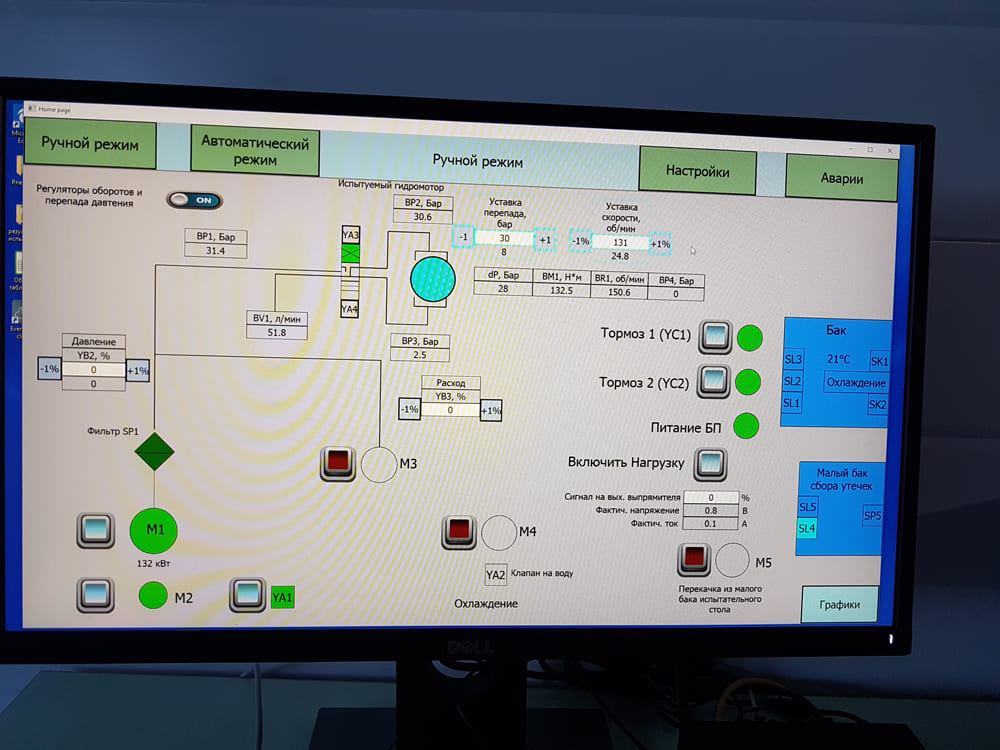

  • Стенд оборудован системой управления, которая позволяет:
    • Задавать параметры испытаний, сохранять параметры в базе для их последующего использования;
    • Выбирать, какие испытания будут проводиться;
    • В реальном режиме времени следить за изменением характеристик во время испытаний;
    • Проводить испытания в ручном и автоматическом режимах;
    • Строить графики характеристик гидромоторов в соответствии с ГОСТ 20719-83;
    • Сохранять и анализировать результаты испытаний.
  • Для создания требуемого момента на испытуемом гидромоторе, применены управляемые нагрузочные устройства, позволяющие создавать момент от 50 до 5000 Нм.

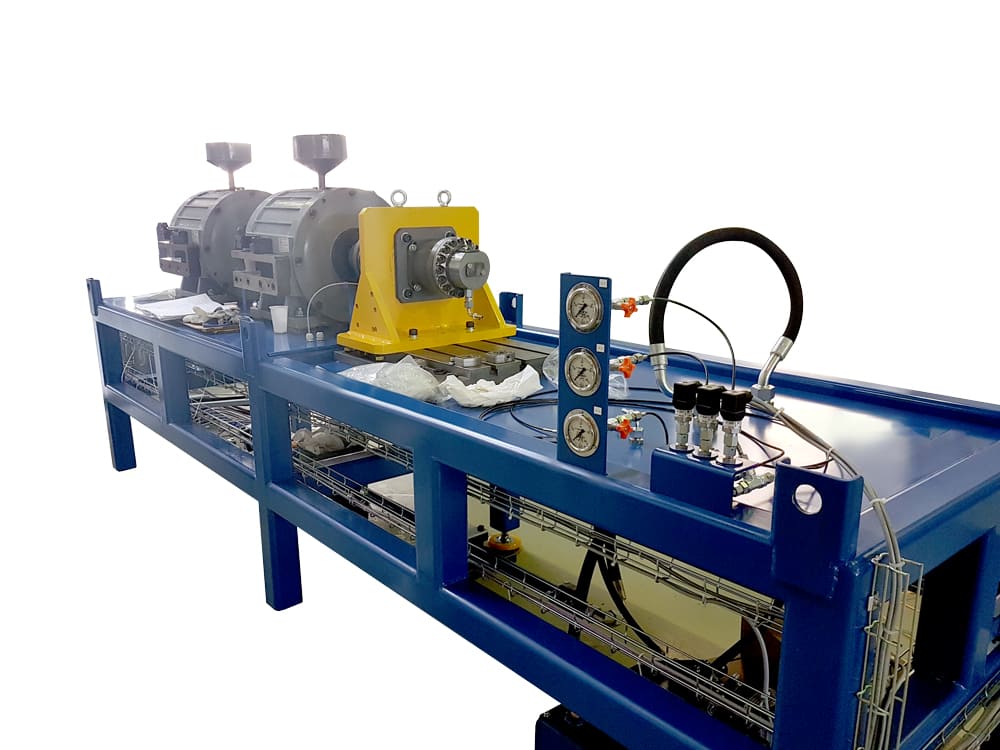

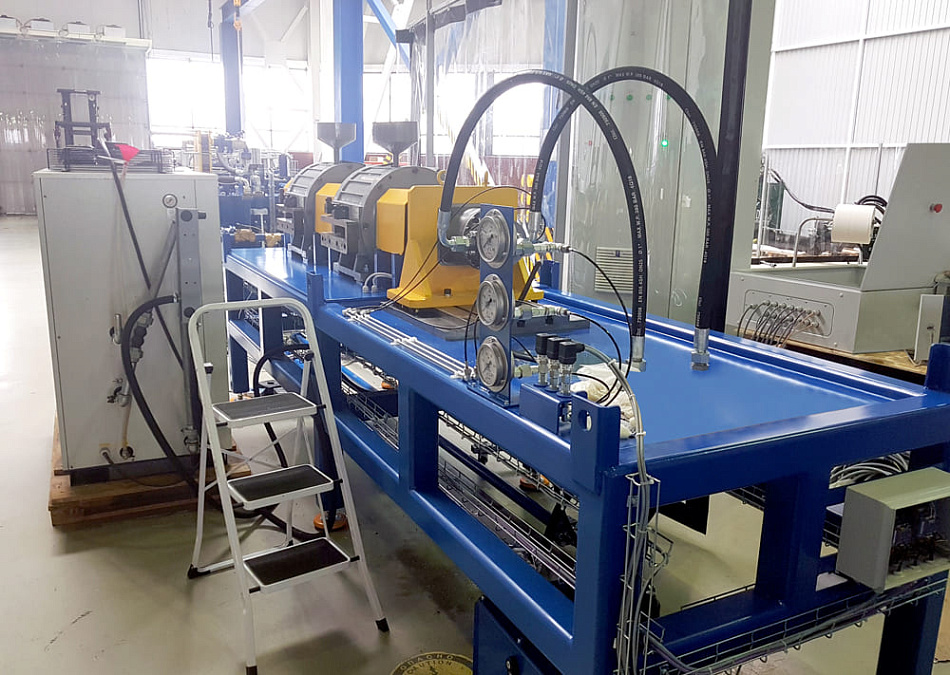

  • Стенд состоит из 3 модулей: силовой агрегат, рабочий стол с местом для установки испытуемого гидромотора и нагрузочными устройствами, рабочее место оператора.
  • В качестве основного силового агрегата использована мотор-насосная группа, состоящая из аксиально-поршневого насоса с регулируемым расходом и электродвигателя.
  • Тонкость фильтрации фильтров, установленных на входе и выходе из испытуемого гидромотора составляет 10 мкм.
  • Контур кондиционирования рабочей жидкости состоит из винтового насоса и водяного теплообменника. Так же, предусмотрено водяное охлаждение нагрузочных устройств.

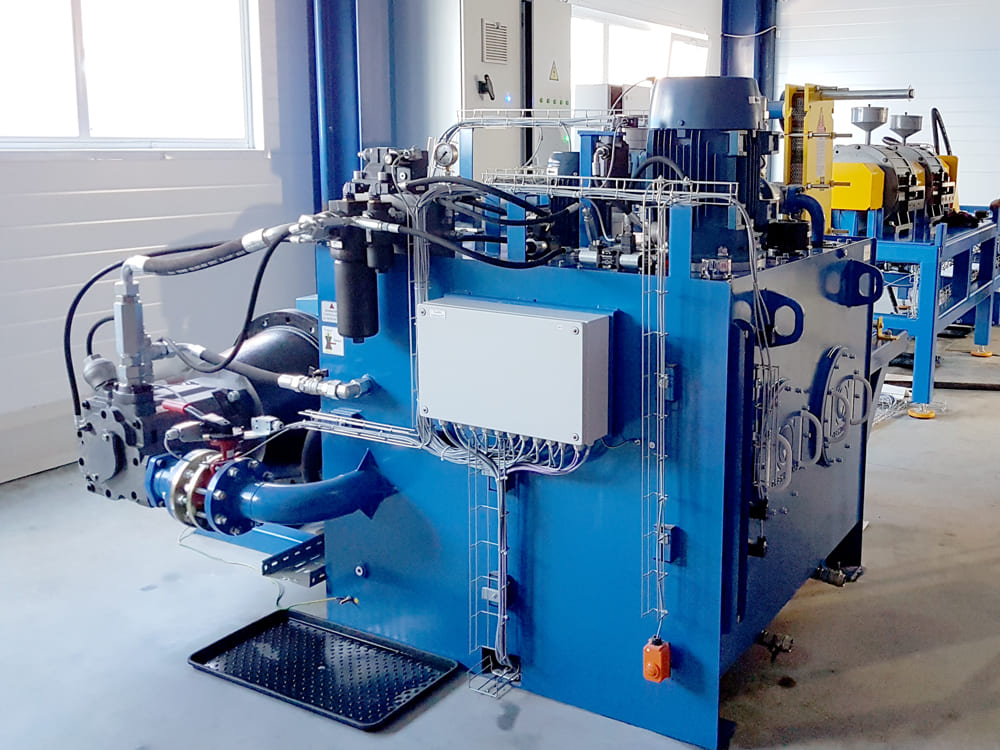

  • На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующих элемента.
