Гидропривод для листогибов

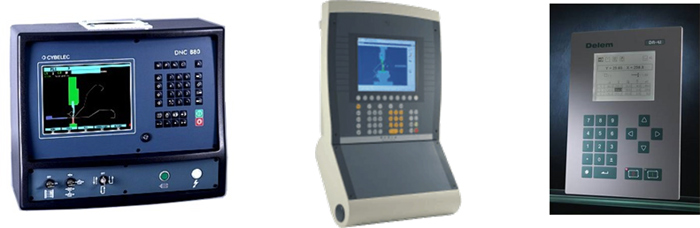

Гидростанция, гидроблок и дополнительные элементы предназначены для управления листогибочным прессом при применении одной из существующих систем ЧПУ, применяемых для листогибочных машин: DELEM, CYBELEC или ESA GV (Kvara line).

Пропорциональные клапаны в гидроблоке полностью работоспособны с данными системами. Системы ЧПУ не входят в поставку и должны приобретаться отдельно у соответствующих поставщиков.

Принцип работы листосгиба


Решения для синхроницазии от Duplomatic

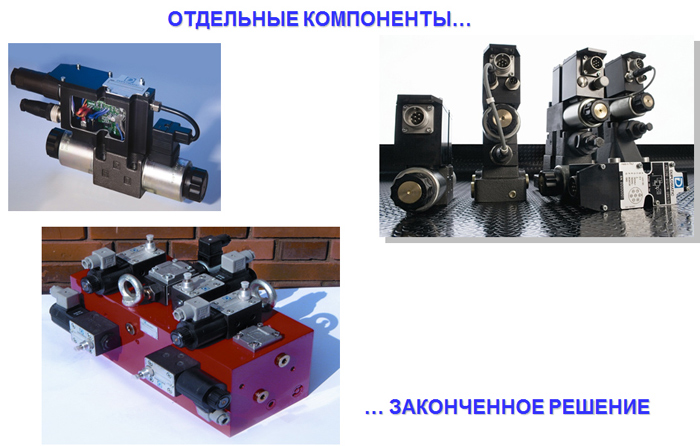

Компоненты. Пропорциональные распределители DSE3

Пропорциональные распределители со встроенной электроникой или без


  • Типоразмеры Ду6 и Ду10
  • Расход до 60 л/мин
  • Давление до 350 бар
  • Новый тип трубки и электромагнита
  • Малый гистерезис < 4%
  • Точность < ± 1,5%
  • Золотники с положительным, отрицательным и нулевым перекрытием
  • Сигнал управления по току или по напряжению
  • Возможно исполнение и интерфейсом CAN-Bus
  • Металлический 7-ми пиновый штекер

    DSE3G - … Пропорциоанльное управление и встроенная электроника4.jpg

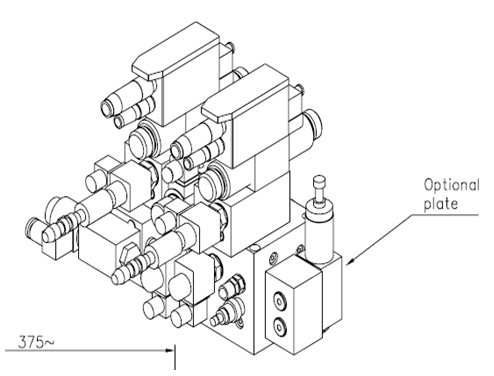

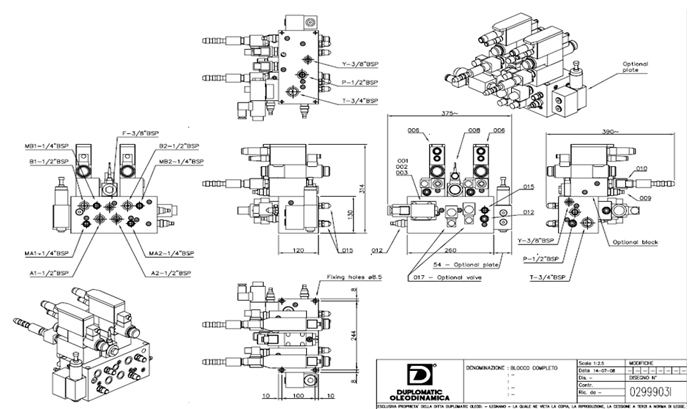

Центральный или радздельные гидроблоки для листогибочных станков


Основные преимущества ЦЕНТРАЛЬНОГО БЛОКА

  • Компактное и надежное решение
  • Подходит для прессов усилием от 40 до 250 тонн
  • Исполнение с пропорциональным распределителем без обратной связи Ду6 DSE*
  • Плюс внешний клапан наполнения: Ду25; Ду32
  • Каждый клапан наполнения фланцуется на основной цилиндр сгиба
  • Встроенная электроника клапанов полностью совместима с системой ЧПУ заказчика

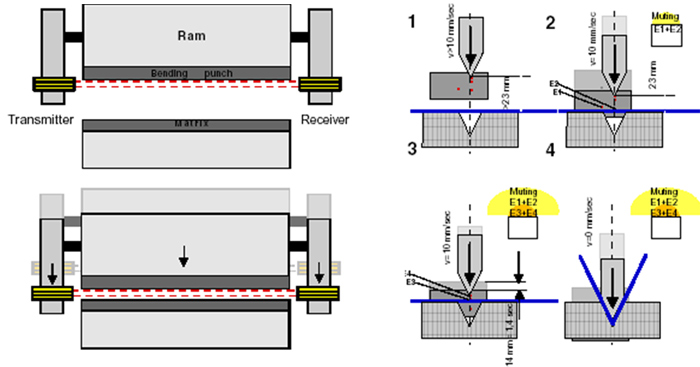

  • Соответствует европейским нормам безопасности CE, при условии применения системы «светового барьера» и двухкнопочного включения (4-ый класс безопасности).

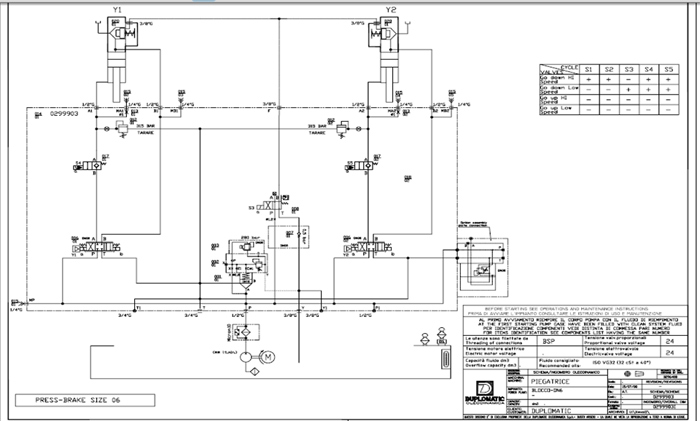

ЛИСТОГИБЫ 40 – 250 тонн, центральный блок синхронизации CE с внешними клапанами наполнения

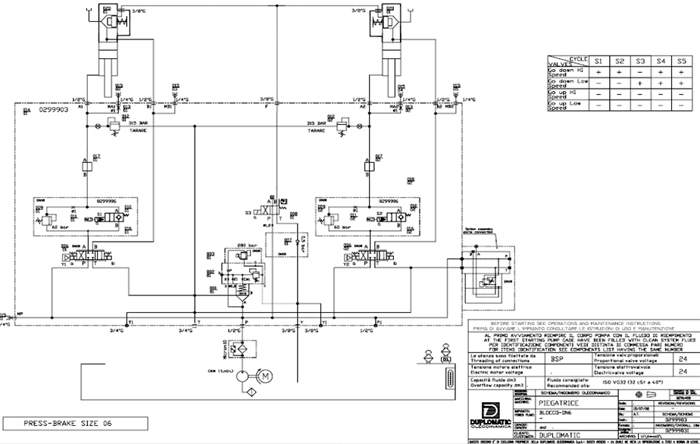

ЛИСТОГИБЫ 40 – 250 тонн, Центральный блок CE --- Базовое исполнение (низкая стоимость)

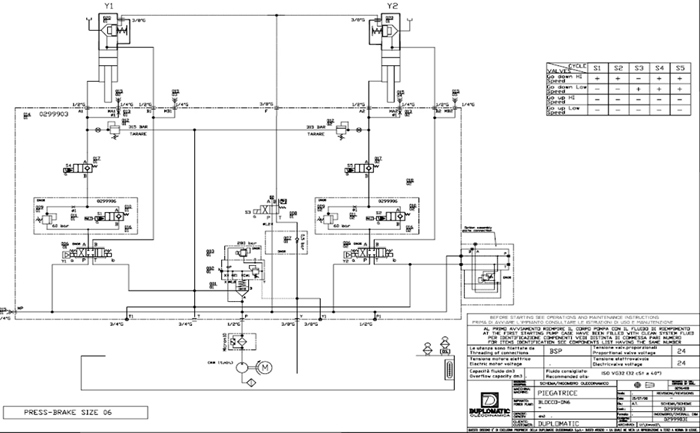

ЛИСТОГИБЫ 40 – 250 тонн, Центральный блок CE --- С контролируемыми клапанами по сеtор 03


ЛИСТОГИБЫ 40 – 250 тонн, центральный блок синхронизации CE с внешними клапанами наполнения

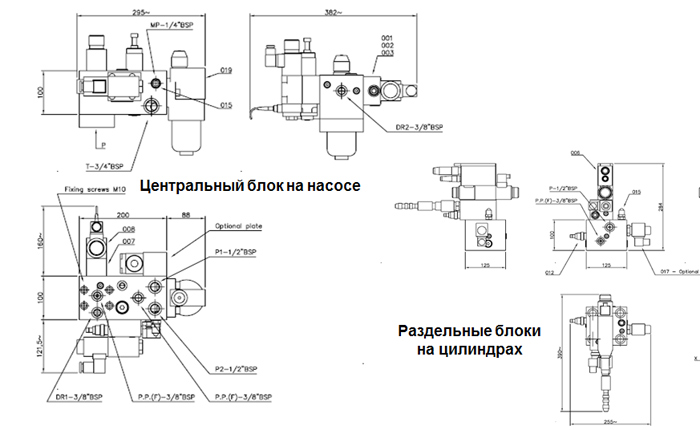

Центральный блок на насосе и два раздельных блока на цилиндрах

  • Компактное и надежное решение
  • Подходят для прессов усилием от 40 до 250 тонн
  • Исполнение с пропорциональными распределителями без обратной связи DSE3*
  • Блоки наполнения и гидроблок с пропорциональным регулированием давления на насосе
  • Исполнение с пропорциональными распределителями со встроенной электроникой DSE3G

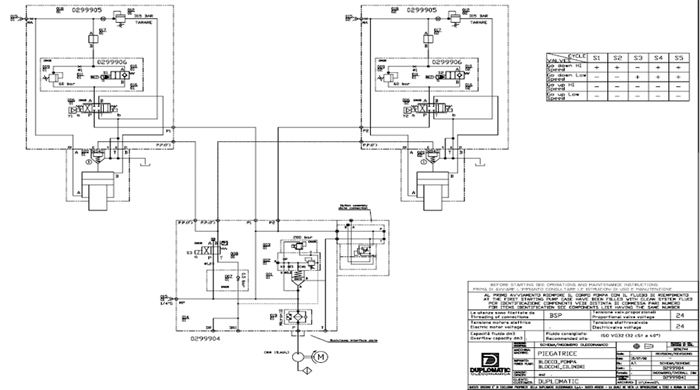

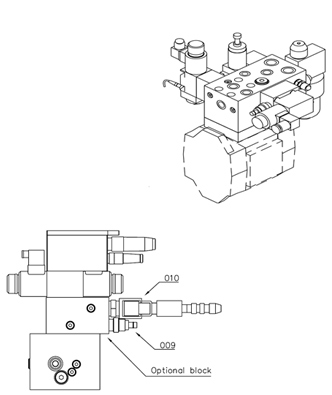

ЛИСТОГИБЫ 40 – 250 тонн, Центральный блок CE на насосе IGP и отдельные гидроблоки синхронизации


ЛИСТОГИБЫ 40 – 250 тонн. Центральный блок CE на насосе IGP и отдельные гидроблоки синхронизации. Базовое исполнение (низкая стоимость)


ЛИСТОГИБЫ 40 – 250 тонн. Центральный блок CE на насосе IGP и отдельные гидроблоки синхронизации. С контролируемыми клапанами по сеtор 03


ЛИСТОГИБЫ 40 – 250 тонн. Центральный блок CE на насосе IGP и отдельные гидроблоки синхронизации. Высокий класс защиты (контроль положения золотников, герметичные клапаны 2/2)


Решения для листогоибов без обратной связи

Наши пропорциональные клапаны со встроенной электроникой или без встроенного усилителя полностью совместимы с электронными контроллерами следующих известных марок:

  • DELEM
  • CYBELEC
  • ESA GV (Kvara line)

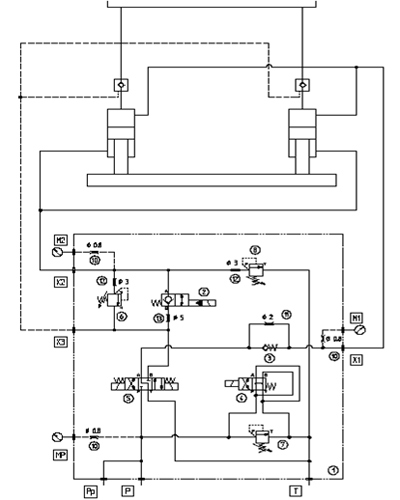

Типовой гибочный пресс. Стандартное решение CE для прессов усилием 40-300 тонн


Типовой гибочный пресс. Стандартное решение CE для прессов усилием 40-300 тонн

Доступны следующие типоразмеры

  • NG 6 (до 80 тонн)
  • NG 10 (до 150 тонн)
  • NG 25 (до 300 тонн)

Компоненты для обеспечения норм безопасности, согласно стандарту EN 693; Сертифицированный предохранительный клапан в соответствии со стандартом EN 693

Типовой гибочный пресс. Стандартное решение для прессов усилием 40-300 тонн (не по CE )


Фотогалерея проекта
