Заказать звонок Гидропривод установки для производства железобетонных колец - CTR-KV0475

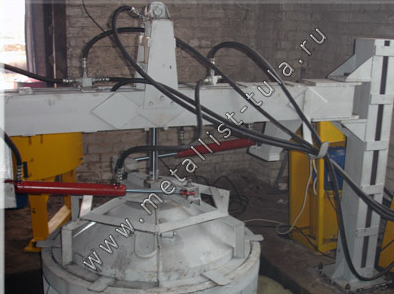

Гидропривод предназначен для приведения в движение исполнительных гидроцилиндров рабочих органов виброустановки для формования стеновых бетонных колец с четвертью. Применение установки гидравлической для формования ЖБИ стало необходимым в связи с увеличением производительности оборудования.
Благодаря применению гидравлического привода значительно увеличивается количество производимых изделий ЖБИ за одну только смену и облегчается тяжелый рабочий труд. С помощью данной установки можно изготавливать свыше пятидесяти ЖБИ за смену.
| Объем бака | 40 литров |
| Мотор-насосная группа 1 | |
| * тип насоса | Шестеренный с внешним зацеплением |
| * номинальная мощность электродвигателя | 4,0 кВт |
| * подача насоса | 11,5 л/мин |
| * рабочее давление (максимальное) | 200 бар (Pmax = 210 бар) |
| Напряжение питания электродвигателя(ей) | 220/380 В – 50 Гц трехфазного тока |
| Частота вращения электродвигателя(ей) | 1450 об/мин |
| Клапанная консоль, типоразмер | Ду6, 4-х местная |
|
Тонкость фильтрации: сливной фильтр всасывающий фильтр |
25 мкм абс. 90 мкм абс. |
|
Напряжение питания управляющих и контрольно-измерительных устройств |
220 В перемен. тока. |
| Внешнее покрытие |
Антикоррозионное, трехслойное, цвет черный RAL 9005 |
| Рекомендуемая рабочая жидкость |
Минеральное масло HLP ISO VG46 по DIN 51524 часть 2 |
| Минимальный класс чистоты | 9 по NAS 1638, 18/15 по ISO/DIN 4406 |
| Материал уплотнений | NBR (Пербунан) |
| Температура окружающей среды | -20°C - +50°C |
| Примерные габариты | 500 × 400 × 1000 мм |
| Примерный вес | 100 кг |
Описание гидравлической системы

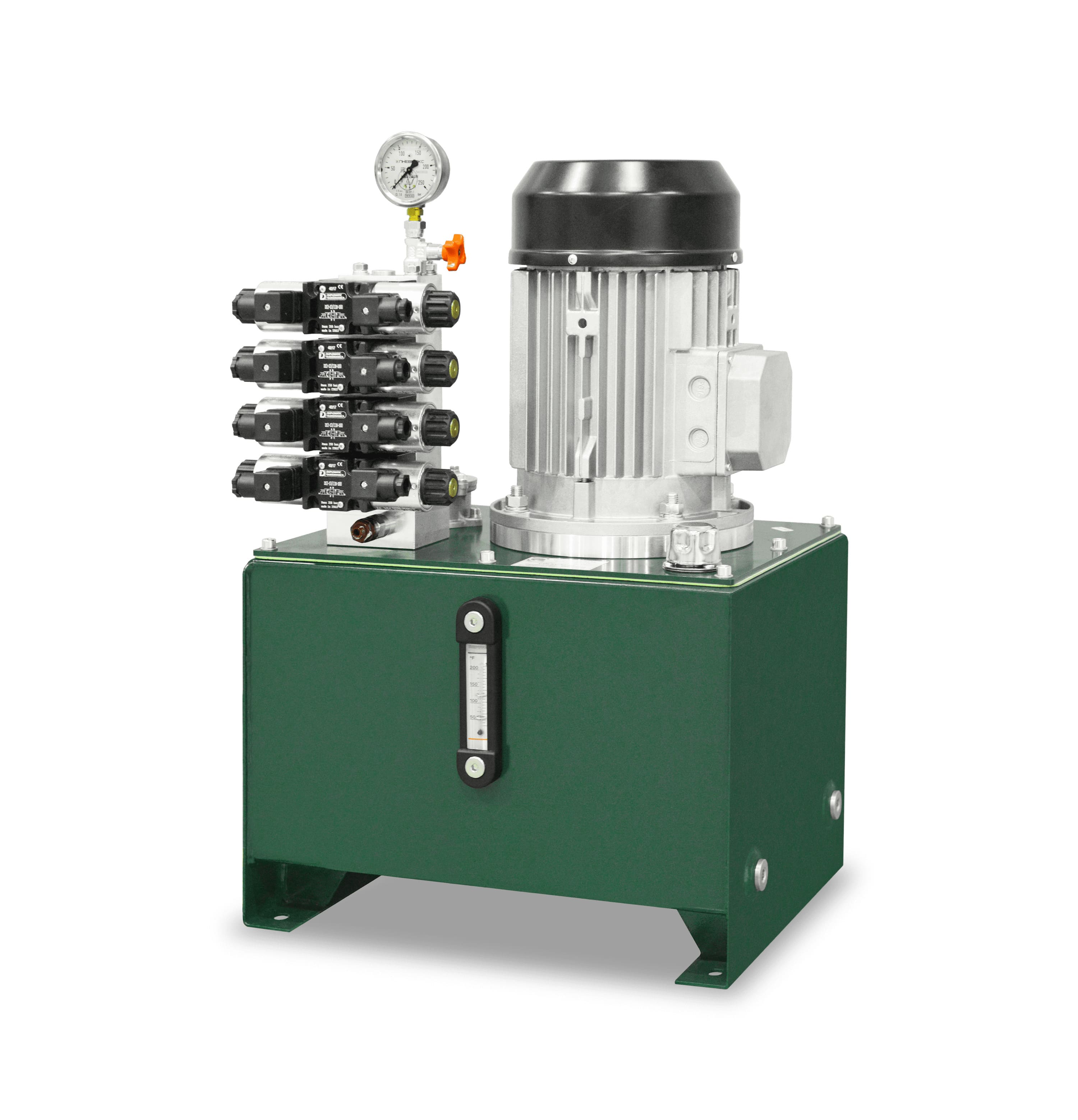

Насосная станция предназначена для подачи рабочей жидкости к исполнительным органам. Насосная станция состоит из следующих основных элементов: гидробак, мотор-насосная группа с предохранительным клапаном, блок клапанов.
Насосный агрегат представляет собой гидробак объёмом 40 литров с вертикально-расположенной мотор-насосной группой.
Бак оснащён визуальным указателем уровня масла, воздушным фильтром (сапуном), всасывающим фильтром, отверстием с пробкой для слива рабочей жидкости, также на баке установлен сливной фильтр, предназначенный для очистки масла.
Тонкость фильтрации составляет 25 мкм, фильтр оснащен предохранительным (by-pass) клапаном, защищающим фильтр от поломки при загрязнении фильтрующего элемента и визуальным индикатором загрязнения.
Мотор-насосная группа состоит из шестеренного насоса внутреннего зацепления и асинхронного электродвигателя. Крутящий момент от электродвигателя передается насосу через кулачковую муфту с демпфирующей проставкой, что снижает уровень шума при работе аппарата.
Электродвигатель крепиться к насосу при помощи «колокола». Предохранительный блок представляет собой клапан ограничения давления с прямым управлением со манометром.
На насосном агрегате установлен блок клапанов, состоящий из многоместной присоединительной плиты типоразмера Ду6, на которой посредством модульного монтажа смонтирована распределительно-направляющая гидроаппаратура, обеспечивающая определенный алгоритм и энергетические параметры работы исполнительных органов гидросистемы.
Набор гидроцилиндров
- MDA-100/70x0400-EE-0-0
- MDA-100/70x0600-EE-0-0
- MDA-40/25x0050-CC-0-0
- MDA-100/50x0500-EE-0-0
Набор шлангов и фитингов
- 100307.1 - Фитинг прямой, G3/8"-12L (М18х1,5), 315 бар (20 штук)
- DKO-12L/2SN-08-1500/DKO-12L - РВД, Ду=8мм, р=315бар, L=1500мм, М18х1,5 внутр., Дтр.=12мм (10 штук)
- 103908.1 - Фитинг тройник 15L (М22х1,5), 315 бар (2 штуки)
