Гидросистема управления гироскопическим успокоителем качки

Гидропривод системы стабилизации судна

При эксплуатации судов в условиях волнения требуется снижение влияния качки на работу оборудования и комфорт эксплуатации.

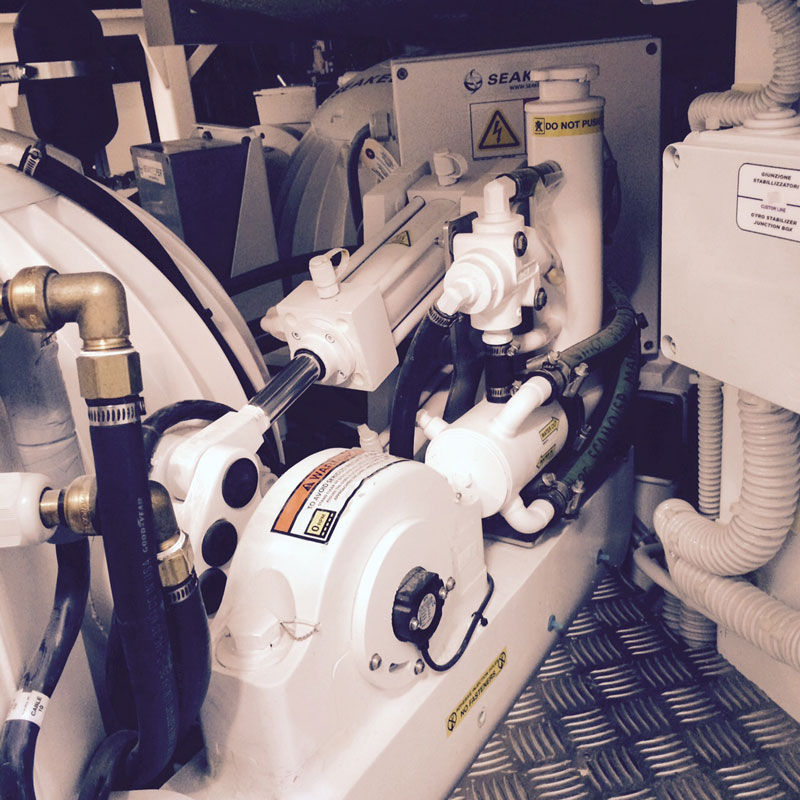

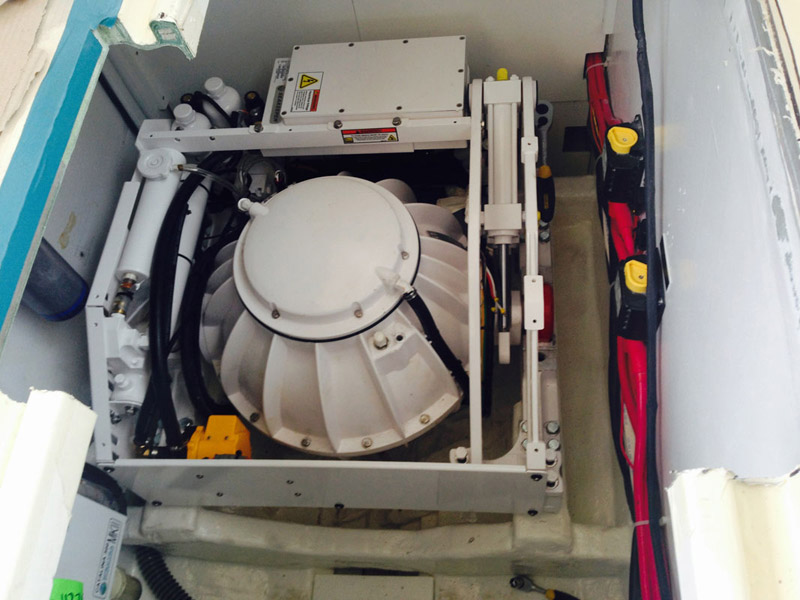

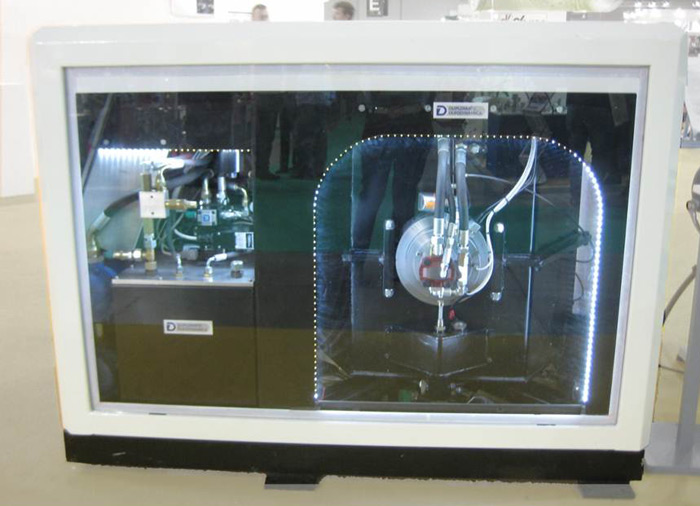

Гидросистема разработана для управления гироскопическим успокоителем качки и обеспечивает управление движением и торможением исполнительного механизма системы стабилизации.

В составе решения реализована система управления с обратной связью по положению, позволяющая контролировать параметры движения исполнительного органа.

Управление гидроприводом успокоителя качки

Основой гидросистемы является гидроблок управления с пропорциональным распределителем.

Применение пропорционального управления позволяет регулировать параметры движения исполнительного механизма и обеспечивать требуемую динамику работы системы.

В состав гидравлического решения входит система охлаждения рабочей жидкости, обеспечивающая поддержание эксплуатационных параметров гидросистемы.

Конструкция гидросистемы

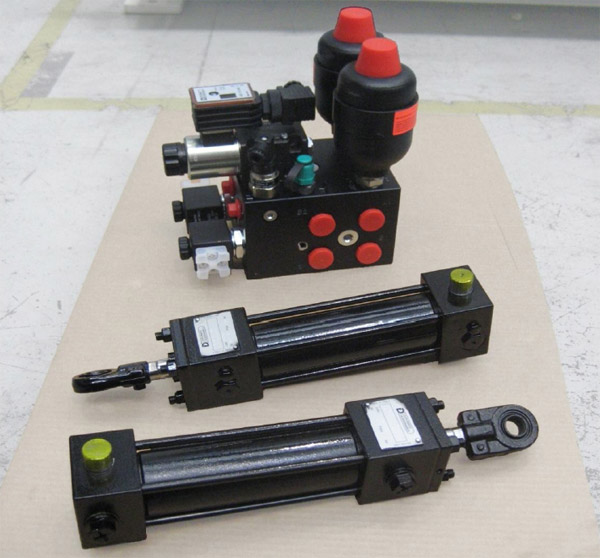

В состав гидравлического контура входят:

гидроблок управления;
двухпозиционный пропорциональный распределитель;
система охлаждения масла;
гидроцилиндр исполнительного механизма.

Исполнительный орган выполнен на базе гидроцилиндра со стяжными шпильками стандарта ISO 6020/2, с проушиной на задней крышке и сферическим наконечником на штоке.

Инженерные особенности проекта

Особенностью проекта является применение гидросистемы с обратной связью по положению для управления механизмом стабилизации судна.

Использование пропорционального управления и системы охлаждения рабочей жидкости позволяет обеспечить контролируемое движение исполнительного механизма и стабильную работу гидропривода в составе судового оборудования.

Области применения аналогичных решений

Гидравлические системы подобного исполнения могут применяться для управления судовыми механизмами, требующими точного регулирования движения исполнительных органов, включая:
