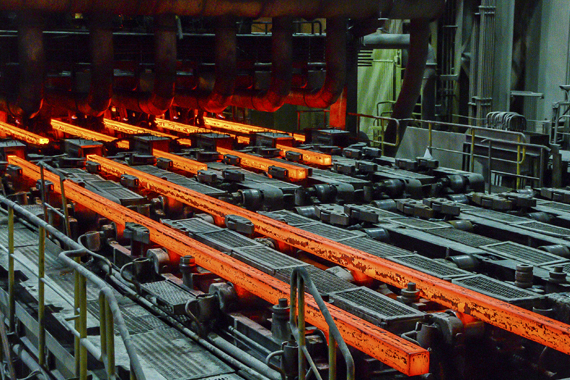

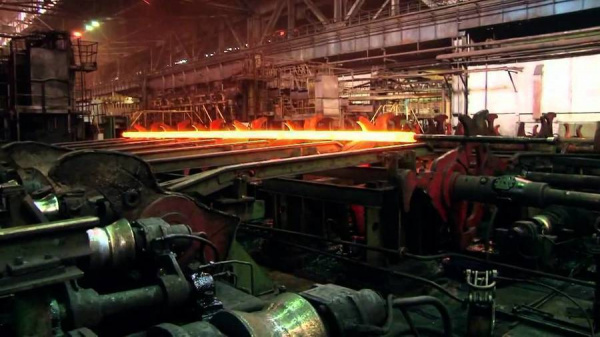

Гидросистема OTA05-0420 для УНРС (установки непрерывного литья заготовок)

Характеристики:

Рабочее давление
160 бар
Суммарный номинальный расход
3500 л/мин
Суммарная мощность электродвигателей
800 кВт

В связи с появлением дополнительного режима работы УНРС, было предусмотрено две скорости разливки:
  1. одна скорость - для обеспечения передачи заготовок диаметром 150 мм длиной 6000 мм при скорости разливки 3,5 м/мин.
  2. вторая скорость - для передачи заготовки диаметром 196 - 410 мм, длиной до 11700 мм (существующая).
Изменения в работе УНРС приводят к необходимости увеличить скорости и частоту срабатывания всех исполнительных механизмов гидравлических систем. Основываясь на требованиях и предоставленной информации технических служб пересмотрены гидросистемы 1, 2, 3 для обеспечения необходимых параметров, а также предпринят ряд шагов по повышению общей надежности работы всей гидросистемы УНРС в соответствии с современными международными стандартами. В связи с тем, что большая часть гидравлического оборудования УНРС морально и физически устарела, для реконструкции будут предложены современные аналоги, большая часть, из которых превосходит свои прототипы, как по ресурсу, так и по остальным параметрам.
Весь проект по реконструкции будет выполнен на базе гидравлической аппаратуры фирмы «DUPLOMATIC OLEODINAMICA», которая отлично зарекомендовала себя в металлургической отрасли, являясь в Италии партнером фирмы «DANIELI». В качестве отдельных компонентов, не производимых фирмой «DUPLOMATIC», но необходимых для решения поставленной задачи (теплообменники, диагностическая и электроаппаратура) будут предложено оборудование от других ведущих итальянских производителей. Производство всей гидравлической аппаратуры осуществляется в Италии на заводе фирмы “DUPLOMATIC OLEODINAMICA”. Данное гидравлическое оборудование имеет практическую полную унификацию с оборудованием фирм REXROTH.
Гидравлическая система 1 обеспечивает управление следующими рабочими механизмами:

  • исчезающий стопор переднего подъемного рольганга;
  • исчезающий стопор промежуточного подъемного рольганга;
  • механизм отвода и хранения затравки;
  • подъемный рольганг.
Поскольку исполнительные механизмы стопоров, подъемного рольганга и хранения затравки имеют достаточный запас по времени для выполнения рабочего хода, перерасчет гидросистемы не нужен. Но, так как существующая гидравлическая система морально устарела, все гидроблоки и компоненты насосных станций поставляются в современном исполнении с улучшенными характеристиками и с учетом всех последних разработок. Все компоненты по своим габаритным и присоединительным размерам максимально приближены к прототипам, поэтому потребуется минимальное время для их монтажа на старых посадочных местах гидравлической станции. Что же касается блоков клапанов, они поставляются в сборе для каждого ручья отдельно. Также, на наш взгляд, имеется возможность усовершенствовать диагностику состояния гидростанции. Все новшества не повлекут за собой значительных изменений в системе управления.
Гидравлическая система 2 обеспечивает управление следующими рабочими механизмами:

  • подъема и поступательного перемещения передаточного рольганга № 1;
  • подъема и поступательного перемещения передаточного рольганга № 2;
  • подъема и поступательного перемещения вспомогательного рольганга отбраковки;
  • убирающегося стопора на линии транспортера.
Гидравлическая система 3 обеспечивает управление следующими рабочими механизмами:
  • конечный и промежуточный (для отделения 6-метровой заготовки) упоры;
  • упоры укладчика;
  • укладчик;
  • кантователь.
Все расчеты были выполнены исходя из имеющихся параметров гидроцилиндров. Представленная гидроаппаратура обеспечивает все гидравлические цилиндры расходом, необходимым для обеспечения требуемых скоростей перемещения, но не гарантирует требуемых выходных скоростей. Предполагается, что будет необходимо увеличить условный проход на некоторых магистралях.

1). Провести анализ и модернизацию существующих гидросистем в соответствии с требованиями технических и эксплуатационных служб.
2). Рассчитать параметры гидравлической аппаратуры в соответствии с техническим заданием и обеспечить две скорости перемещения заготовок столами:
3). Спроектировать гидроблоки с аппаратурой для управления исполнительными гидравлическими механизмами. Вся гидроаппаратура устанавливается и фиксируется на панелях и будет полностью готова к подключению. ПНЕВМАКС предоставляет чертежи панелей с их установочными размерами, а также с размерами подводных отверстий и их координатами.
4). Спроектировать гидроблоки с аккумуляторами, блоки разгрузки аккумуляторов и блоки диагностики состояния системы. Все блоки поставляются полностью готовыми к подключению и эксплуатации. ПНЕВМАКС предоставляет комплект чертежей ко всему оборудованию с установочными и присоединительными размерами.
5). Для замены насосной станции ПНЕВМАКС поставляет группы двигатель-муфта-насос для систем 1 и 2 со всеми гидравлическими компонентами, а также со всеми электрическими датчиками для контроля температуры, давления и уровня жидкости в гидросистеме. Все датчики и регуляторы поставляются с соответствующими параметрами и габаритами, максимально приближенными к прототипам. Ко всем элементам прилагается техническая документация.
6). Гидравлическая станция для системы 3 поставляется полностью в сборе и предназначена для обеспечения заданного расхода и давления одного рольганга УЗГМ. Станция комплектуется электрическими датчиками контроля температуры, давления и уровня жидкости в гидросистеме. Вся управляющая гидроаппаратура устанавливается на одной плите на баке насосной станции. ПНЕВМАКС предоставляет чертежи станции и панелей с их установочными размерами, а также с размерами подводных отверстий и их координаты.
7). Гидравлические соединения, а также шланги для гибкой разводки и стальные трубы в комплект поставки не входят в соответствии с предварительной договоренностью. ПНЕВМАКС обязуется предоставить полную информацию по размерам резьб и фланцев для выполнения монтажа заказчиком. Также ПНЕВМАКС обязуется осуществлять полный контроль над правильностью выполнения монтажа и подключения.
8). Гидравлические цилиндры в комплект поставки не входят. ПНЕВМАКС » обязуется разработать и поставить комплекс гидроаппаратуры, обеспечивающий все гидравлические цилиндры расходом, необходимым для обеспечения требуемых скоростей перемещения (в соответствии с Техническим заданием).
9). Спроектировать системы охлаждения гидросистем таким образом, чтобы они обеспечивали температуру рабочей жидкости не более 50°С.
10). В связи с тем, что электронный блок управления гидравлической системой холодильника управляет также и всеми остальными системами, вмешательство в его работу должно быть минимальным. Модернизация гидросистемы ведется ПНЕВМАКС с учетом этого фактора.
11). Все блоки с гидроаппаратурой, моторно-насосные группы, а также насосная станция 3 поставляются с клеммными разводными коробками для обеспечения удобства монтажа электропроводки. Приобретение и прокладку электропроводки, контрольных и силовых кабелей осуществляют специалисты Заказчика.
13). По каждой гидросистеме будет представлен следующий пакет документов на русском языке:
• Технический паспорт на каждую систему
• Гидравлическая схема
• Руководство по эксплуатации
• Техническое описание
• Покомпонентная спецификация с подробными техническими характеристиками всех гидрокомпонентов и запчастей
• Чертежи гидропанелей с их установочными размерами, а также с размерами подводных отверстий и их координатами.
• Руководство по обслуживанию и ремонту
• Протоколы испытаний оборудования на заводе-изготовителе

На все предоставленное оборудование будут представлены необходимые сертификаты (соответствия, качества и т.д.) и разрешения соответствующих служб надзора для применения данной аппаратуры в сталеплавильном производстве

Гарантийные обязательства:
ООО "ПНЕВМАКС" гарантирует работоспособность оборудования, поставленного по настоящей оферте в течение 24 месяцев со дня ввода в эксплуатацию. Гарантия не распространяется на оборудование, потеря работоспособности которого произошла по причинам нарушения технических требований по эксплуатации данного оборудования или механических повреждений. Указанный выше гарантийный период в отношении изделий, поставленных взамен дефектных, отсчитывается с момента их установки. В послегарантийный период ООО "ПНЕВМАКС" обязуется при необходимости поставлять запасные части. Оплата этих услуг в сумму оферты не входит.
