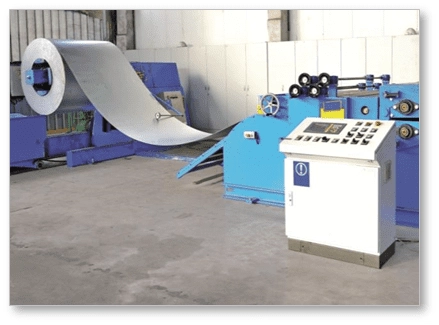

Гидросистема разматывателей

Артикул: CTR-KV-B0459.

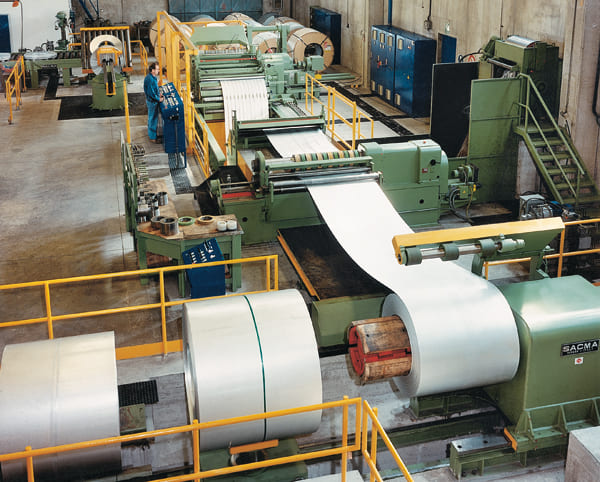

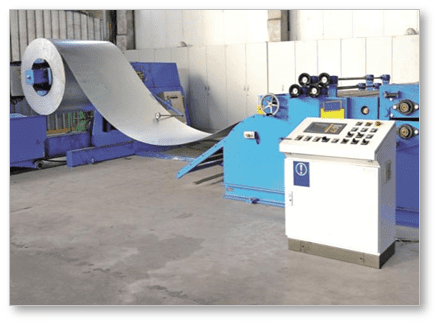

В процессе металлообработки применяются так называемые разматыватели. Эти машины используются для подачи материала на линии продольной и поперечной резки.

Разматываемым материалом может быть:

  • листовая холодно- или горячекатаная сталь;
  • сталь с покрытием;
  • трансформаторная сталь;
  • нержавеющая сталь;
  • алюминий.

Гидравлическая система разработана для управления рулонами весом до 20 т с толщиной металла от 0.3 мм до 4 мм. Система также может регулировать скорость разматывания рулона величиной до 200 м/мин при средней длине листа в 1000 мм.

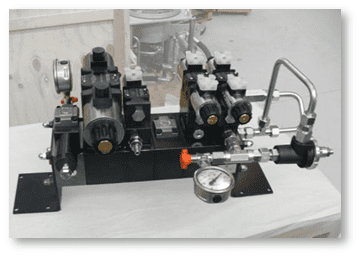

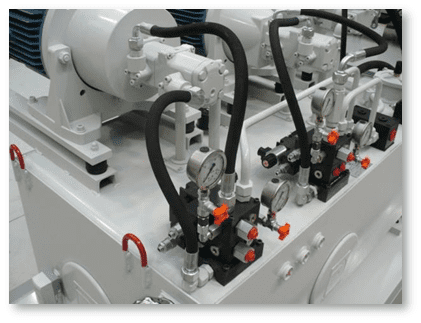

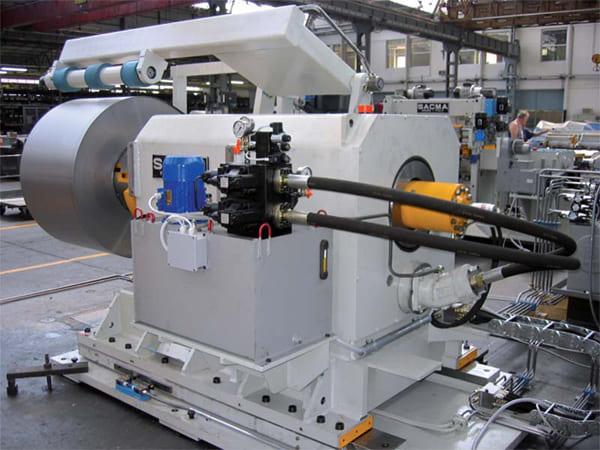

Гидросистема, поставляемая компанией Duplomatic, состоит из двух гидравлических контуров:

  • первый контур управляет расширением шпинделя и поперечным выравниванием разматывателя;
  • второй контур отвечает за торможение разматывателя.

Целью данного применения является получение гарантированного подпора с постоянной противодействующей силой за счет торможения гидромотора при помощи двух предохранительных клапанов непрямого действия (каждый для одного направления вращения); эти клапаны применяются в качестве подпорных.

Регулирование торможения осуществляется при помощи потенциометра, который посылает сигнал управления на пропорциональный редукционный клапан.

Рабочие расходы достигают 200 л/мин при вращении мотора с давлением торможения до 200 бар.
