Гидростанции CTR-KV1095 и станции смазки CTR-KV1094 для кривошипных механических прессов

Характеристики:

Артикул CTR-KV1095; CTR-KV1094
Номинальный объем бака
630 л

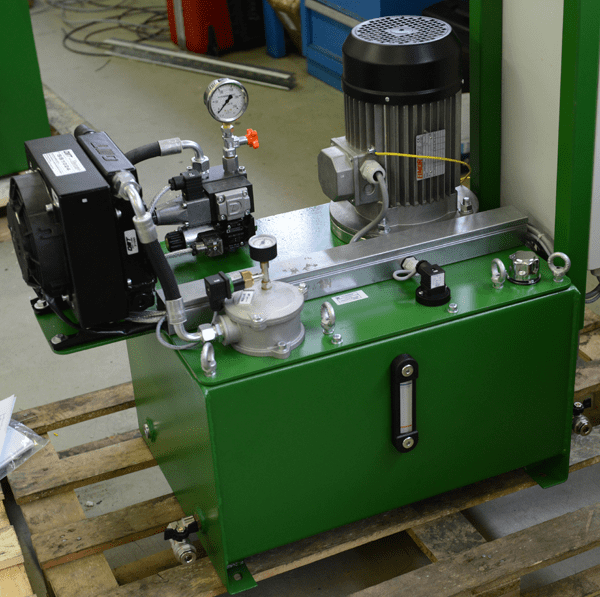

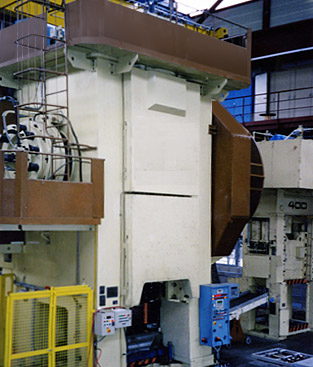

Гидростанции CTR-KV1095 и станции смазки CTR-KV1094 для кривошипных механических горячештамповочных прессов усилием 4000 тс, 400 тс и 630 тс. Прессы установлены в производственной линии и предназначены для производства поковок из черных и цветных металлов.

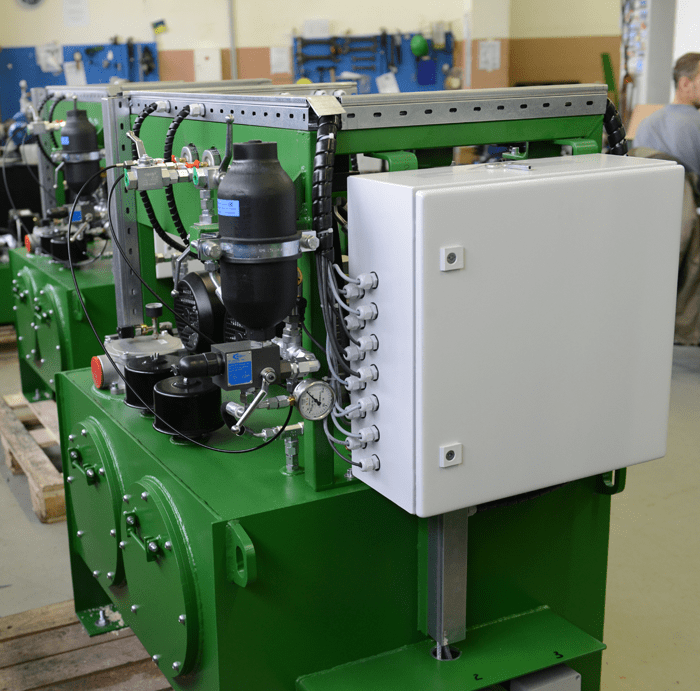

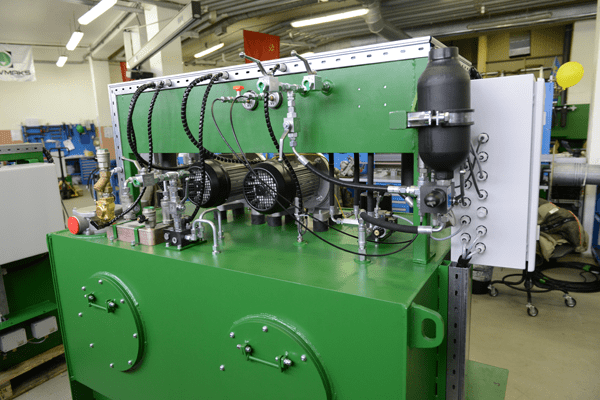

Гидростанции предназначены для приведения в движение исполнительных гидроцилиндров вспомогательных механизмов механического пресса и зарядки гидравлических аккумуляторов. Гидростанция сконструирована на базе стального гидробака, на котором смонтированы мотор-насосные группы, распределительно-регулирующее, контрольно-измерительное, фильтрационное и прочее оборудование и принадлежности.

Непосредственно на масляном баке установлены:

  • 2 визуальных указателя уровня масла;
  • 1 вентиляционный фильтр для осушки воздуха с фильтрационной сеткой для залива масла в бак;
  • датчик уровня масла в баке, совмещенный с датчиком температуры. Оба имеют аналоговые выходы 4…20 мА;
  • 2 сливных крана;
  • 3 масляных фильтра в напорных магистралях с электрическими датчиками загрязнения;
  • отдельный контур фильтрации и охлаждения масла с индивидуальной мотор-насосной группой, масляным фильтром с датчиком (электрическая и оптическая сигнализация), с водяным теплообменником, распределителем 2/2 для воды и отсечными кранами;
  • манометр контура охлаждения с переключателем;
  • 2 мотор-насосных группы, включающих в себя регулируемые аксиально-поршневые насосы, электродвигатели, принадлежности для соединения электродвигателя с насосом предохранительные блоки с реле давления и манометрами. Корпусы насосов крепятся к электродвигателям конструкции B35 алюминиевыми держателями, а вал привода - через муфту с эластичным зубчатым венцом. Электромоторы установлены на демпфирующих опорах;
  • 1 мотор-насосную группу с нерегулируемым шестеренным насосом внутреннего зацепления;
  • 3 обратных клапана, установленных в сливных магистралях, идущих из системы;
  • 1 обратный клапан в напорной магистрали от насоса;
  • манометр с переключателем с измерительными шлангами;
  • гидроблок управления Тележкой смены кассет и Устройством смены инструмента;
  • клеммная коробка насосной станции.

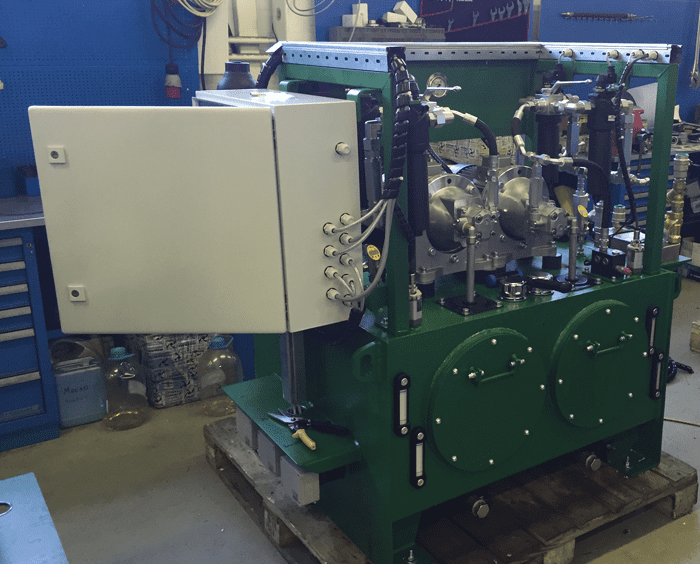

Стальной бак на основе стандартной модели представляет собой емкость для рабочей жидкости. Также гидробак выполняет роль рамы и корпусного элемента, на котором монтируются другие компоненты гидростанции. Гидравлический бак разделён внутри специальной разделительно-успокоительной стенкой на 2 камеры – сливную камеру и камеру всасывания. Каждая камера обеспечена собственным сливным краном и очистным окном. Сливной кран позволяет слив жидкости из соответствующей камеры, а очистное окно – даёт доступ во внутреннюю часть бака. Контроль давления в системе осуществляется манометрами, установленными на предохранительных блоках насосов для управления выталкивателями. Давление в контуре циркуляции показывает манометр. Давление в устройстве смены кассет отражает манометр, установленный в редукционном клапане. Также на панели насосной станции размещен манометр с шестипозиционным переключателем, к которому подходят измерительные шланги от напорной магистрали (точка МР), а также от линий А и В блока управления устройством смены кассет и подъемным механизмом.

Клеммная коробка с электрическими проводами расположена сверху бака. Все электрические подключения на самой гидравлической станции, кроме электромоторов, осуществлены до клеммной коробки и, соответственно, обеспечены необходимыми штекерными разъёмами. Присоединение проводов от клеммной коробки, от электродвигателей и осуществляется самим Заказчиком. На гидростанции выполнена маркировка составных компонентов в соответствии с их номерами на гидросхеме и в спецификации.
