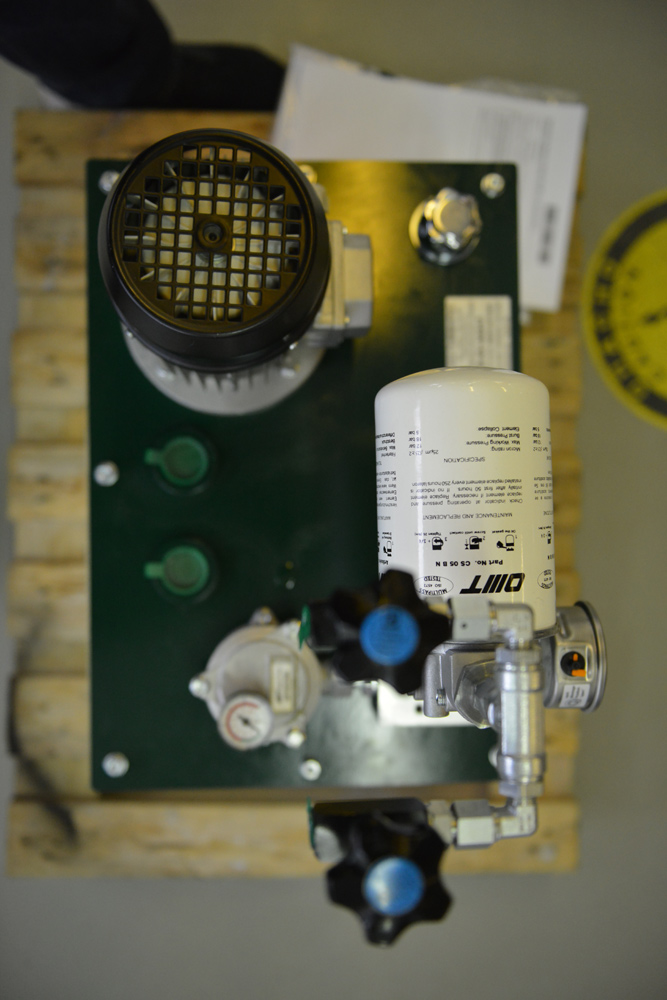

Гидростанция CTR-KV-A0547 для системы смазки редукторов металлообрабатывающего оборудования

Характеристики:

Объем бака 25 л
Номинальное давление 6 бар
Номинальный расход 6 л/мин
Номинальная потребляемая мощность 0,37 кВт
Рабочая жидкость гидравлическое минеральное масло ISO-VG 32-46

Гидростанция предназначена для подачи смазочного материала (минерального масла) в редукторы. Гидравлическая схема разработана в соответствии с требованиями заказчика, основанными на оптимальных процессах смазки, происходящих в редукторах.

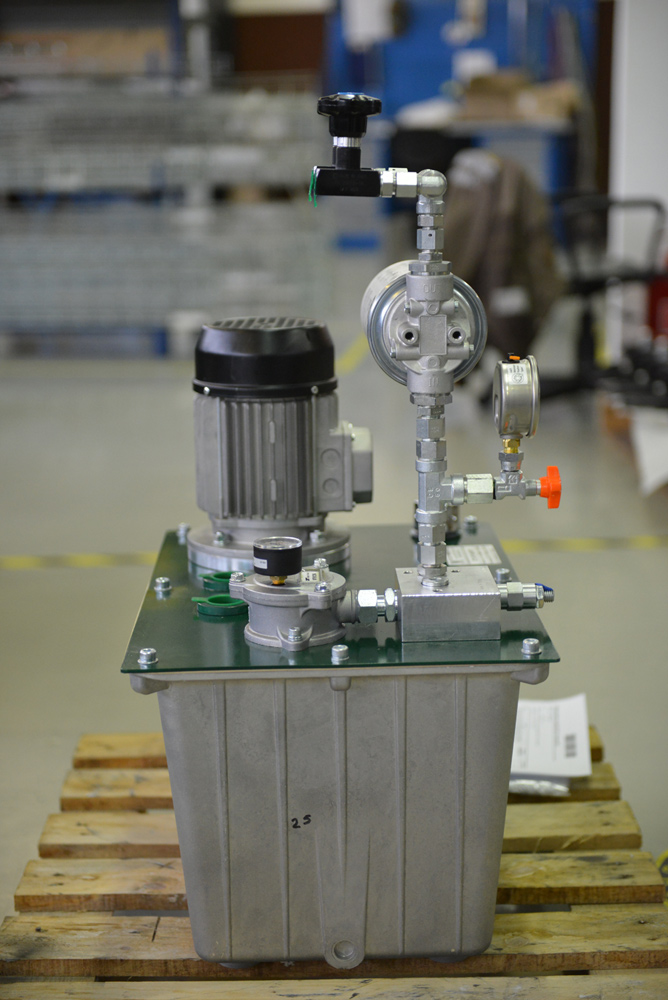

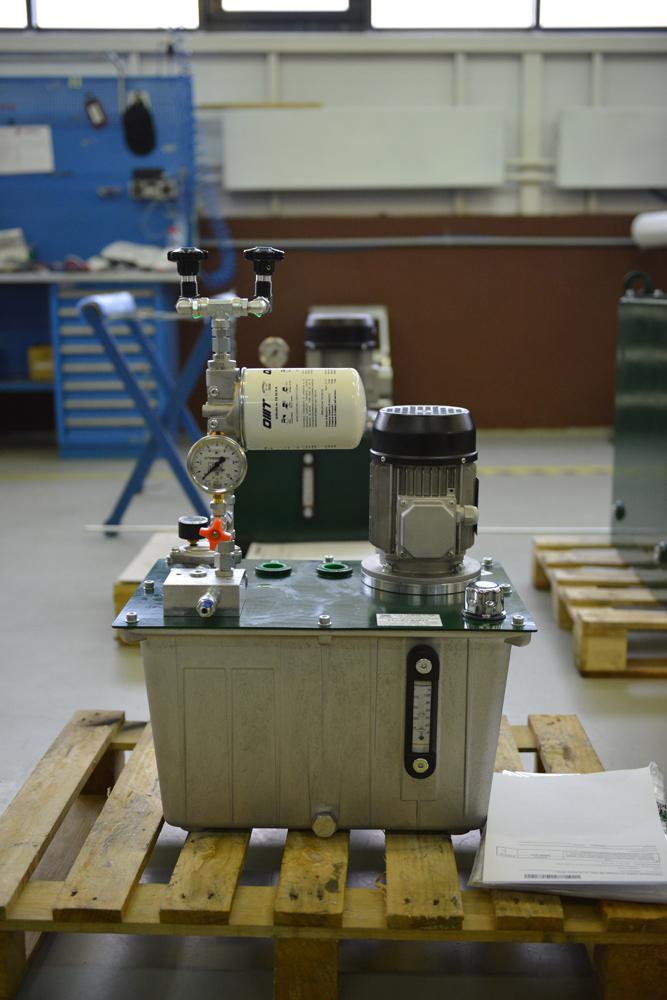

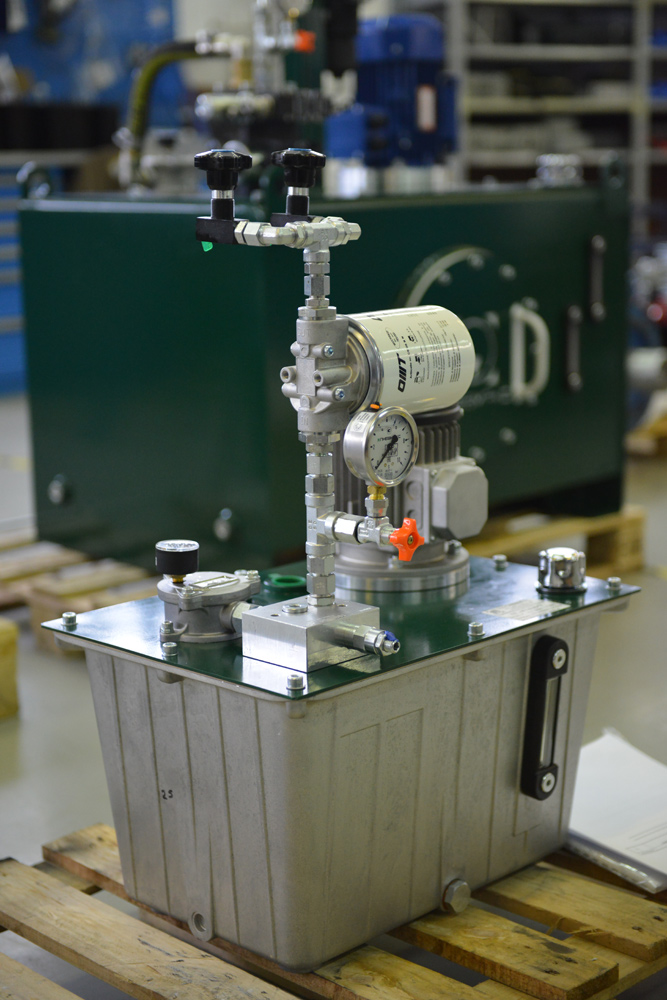

В данной гидростанции использован алюминиевый бак объемом 25 л, что благоприятно сказывается на процессах теплообмена с окружающей средой. Применяемая гидравлическая аппаратура является унифицированной и взаимозаменяемой с современными аналогами зарубежных и отечественных производителей.

На данной гидростанции реализована двухпоточная система циркуляционной смазки:

  • два независимых выхода для подачи смазочного материала;

  • два независимых входа для слива смазочного материала из оборудования.

В качестве основного силового агрегата использована мотор-насосная группа, состоящая из нерегулируемого шестеренного насоса и электродвигателя. Тонкость фильтрации напорного фильтра - 25 мкм, сливных фильтров - 25 мкм, сливной фильтр установлен на сливе с основного предохранительного клапана. Контур кондиционирования рабочей жидкости отсутствует, поскольку рассеивающей способности бака достаточно для отвода излишнего тепла.
