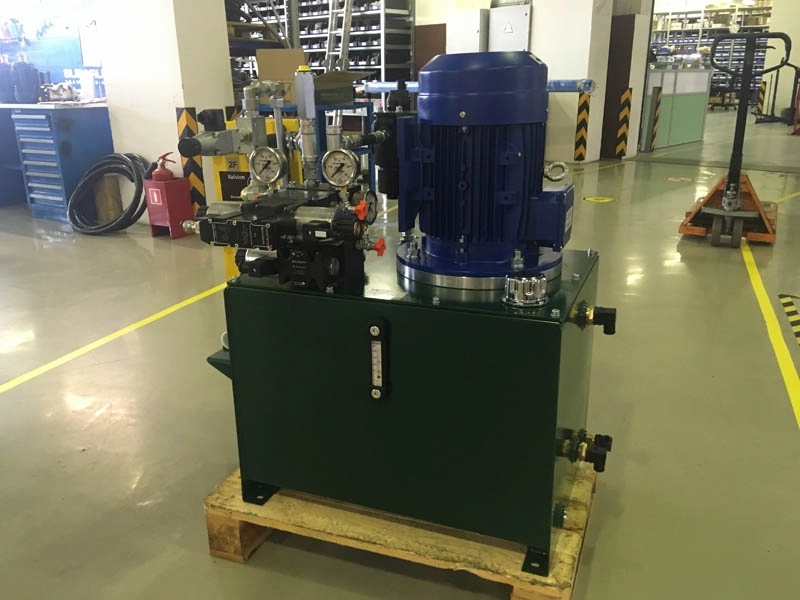

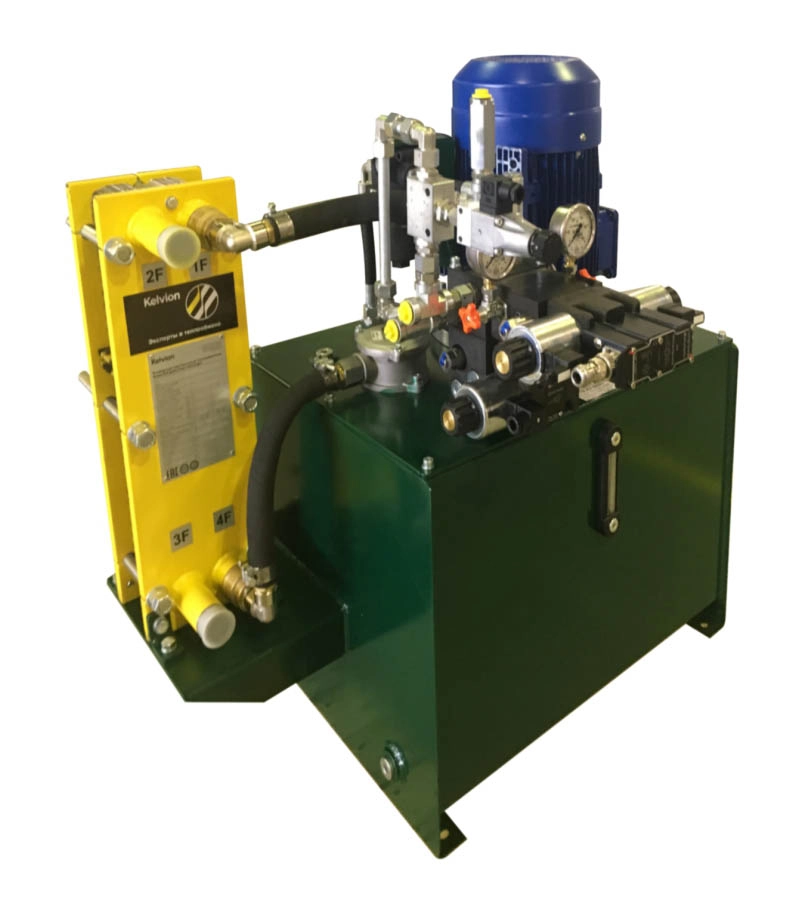

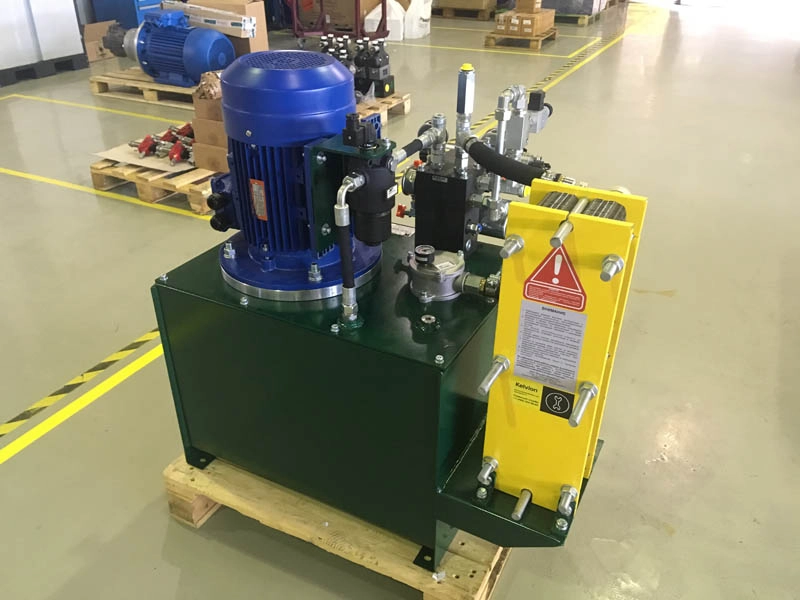

Гидростанция CTR-KV-B0503 для агрегата 7Т401

Характеристики:
Объем бака 100 л
Номинальное давление 150 бар
Номинальный расход 32 л/мин
Номинальная потребляемая мощность
11 кВт
Рабочая жидкость Гидравлическое минеральное масло HLP 32-46

  • Гидростанция CTR-KV-B0503 предназначена для приведения в движение гидромотора вращения шнека дозирующего подачу продукта.
  • Гидростанция разработана для замены существующей гидростанции по причине ее технического и морального устаревания. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.
  • Гидростанция предназначена для работы в постоянном режиме во время работы линии.
  • Гидростанция обеспечивает работу гидромотора вращения шнека  в обоих направлениях.
  • Управление гидромотором осуществляется от гидрораспределителя с пропорциональным управлением со встроенным электронным блоком управления.
  • Для контроля давления в гидромоторе на выходах установлено реле давления. Соединение реле давления с выходами осуществляется через челночный клапан, что позволяет использовать только одно реле давления на оба выхода.
  • На обеих магистралях, идущих к гидромотору, установлены предохранительные клапана, обеспечивающие защиту гидромотора от перегрузок.
  • Система управления не входит в состав гидростанции,поскольку управление гидростанцией осуществляется от единой системы управления агрегатом.
  • В качестве основного силового агрегата использована мотор-насосная группа, состоящая из нерегулируемого шестеренного насоса и электродвигателя.
  • Тонкость фильтрации напорного фильтра - 10 мкм, сливного фильтра - 25 мкм.
  • Контур кондиционирования рабочей жидкости состоит из водяного теплообменника, установленного на сливной магистрали.
  • На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
