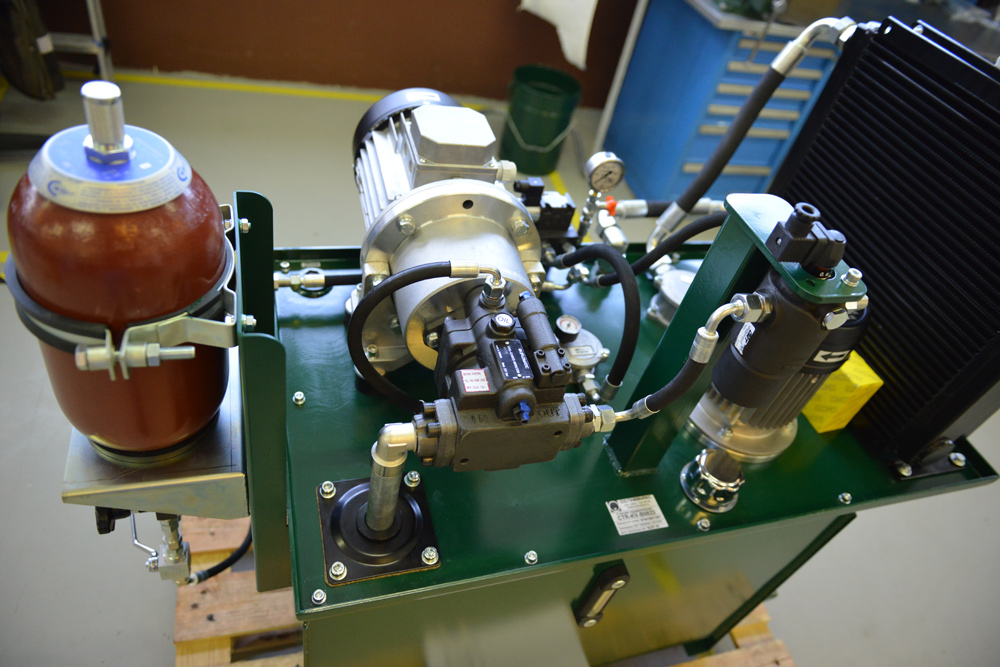

Гидростанция CTR-KV-B0823 - для замены старой гидростанции производства Tecnologie Industriali (2002 года выпуска) на линии обработки листового металла DALLAN

Характеристики:

Объем бака 165 л
Номинальное давление 130 бар
Номинальный расход 20,5 + 64 л/мин
Номинальная потребляемая мощность 5,5 + 1,1 кВт
Рабочая жидкость гидравлическое минеральное масло ISO-VG 32-46

Замена гидростанции на новую осуществлялась по причине сильного снижения характеристик оригинальной гидростанции и экономической нецелесообразности её ремонта.

Замена гидростанции производится методом агрегатной замены, т.е. габаритные и присоединительные размеры новой гидростанции полностью соответствуют размерам старой, что минимизирует время, затрачиваемое на выполнение работ, и, соответственно на время простоя оборудования.

Крышка бака выполнена в виде поддона, для исключения утечек рабочей жидкости во время планового обслуживания (замене фильтроэлементов).

Оригинальная гидравлическая схема доработана в связи с требованиями заказчика, повысить производительность линии обработки листового металла.

Применяемая гидравлическая аппаратура является унифицированной и взаимозаменяемой с современными аналогами зарубежных и отечественных производителей.

В качестве силового агрегата использован регулируемый аксиально-поршневой насос с регулятором давления производства фирмы Duplomatic VPPL-016PC5-R00S/20N вместо насоса фирмы Bosch Rexroth A10VSO18DFR/31RPPA12N00.

  • Номинальный расход увеличен практически на 20% с 17 л/мин до 20,5
  • Установлен гидравлический аккумулятор удвоенного объема - 5 л вместо 2,5 л.
  • Тонкость фильтрации напорного фильтра - 10 мкм, сливных фильтров - 25 мкм.
  • Контур кондиционирования и фильтрации рабочей жидкости реализован на базе отдельной мотор-насосной группы с расходом 64 л/мин и воздушного теплообменника. В оригинальной схеме использовался лишь теплообменник в линии дренажа насоса A10VSO18DFR/31RPPA12N00.

Гидростанция оборудована средствами удаленного мониторинга аварийных состояний (защита по низкому уровню рабочей жидкости в баке, зашита по превышению температуры рабочей жидкости свыше 65 градусов Цельсия).
