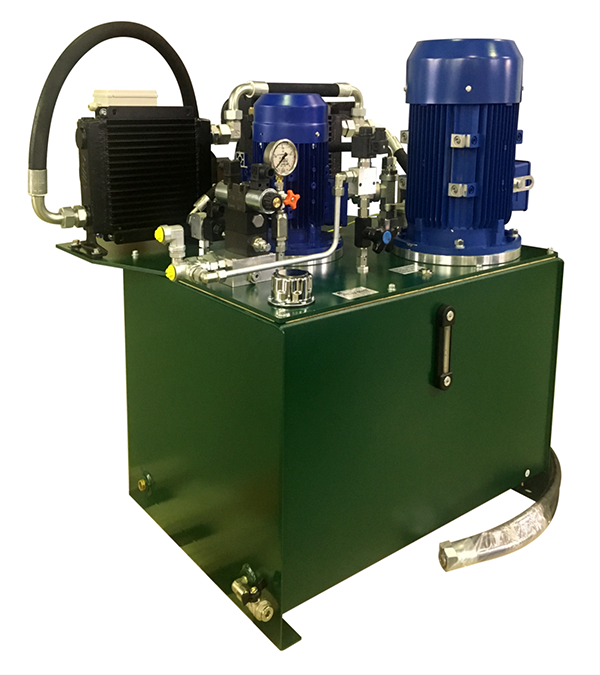

Гидростанция CTR-KV-B0940 для пресса д5340Б для прессования порошковых материалов

Характеристики:

Объем бака
165 л
Номинальное давление, бар
50 + 320 бар
Номинальный расход
23 + 9 л/мин
Номинальная потребляемая мощность
2,2 + 7,5 кВт
Рабочая жидкость
гидравлическое минеральное масло ISO-VG 32-46

  • Гидростанция CTR-KV-B0940 предназначена для управления основным гидроцилиндром пресса.
  • Гидростанция позволяет реализовать следующий цикл прессования: быстрый подвод - рабочий ход - выдержка под давлением (при необходимости) - декомпрессия - медленный отвод - быстрый отвод.
  • Гидравлическая схема разработана в соответствии с требованиями заказчика согласно функциональным потребностям оборудования.
  • Гидростанция разработана в рамках комплексной модернизации гидравлического оборудования пресса.
  • Применяемая гидравлическая аппаратура является унифицированной и взаимозаменяемой с современными аналогами зарубежных и отечественных производителей.
  • Изменение режима движения "быстрое-медленное" осуществляется двумя способами, использование которых возможно как раздельно, так и совместно, в зависимости от прессуемой детали:
    • по давлению - за счет использования разделительной панели, организующей совместную работу насосов высокого и низкого давлений;
    • по электрическому сигналу с внешнего устройства, при этом происходит разгрузка насоса низкого давления.

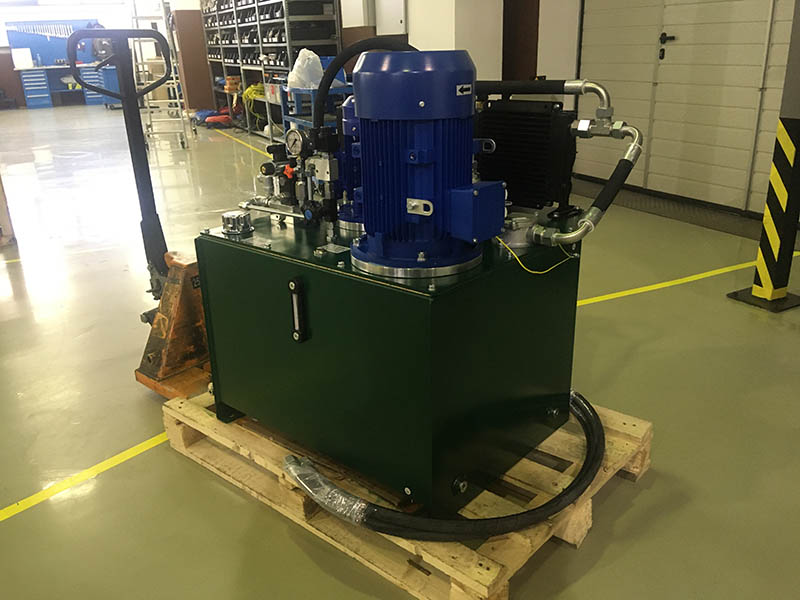

  • В качестве основного силового агрегата использованы две мотор-насосные группы, одна из которых состоит из нерегулируемого шестеренного насоса и электродвигателя, а другая из нерегулируемого аксиально-поршневого насоса и электродвигателя.
  • Скорость движения основного гидроцилиндра настраивается с помощью дроссельного регулятора.
  • Время процесса декомпрессии настраивается с помощью специального клапана.
  • Дополнительная мотор-насосная группа, состоящая из нерегулируемого шестеренного насоса меньшего объема и электродвигателя, обеспечивает выполнение требуемого режима работы главного гидроцилиндра пресса с минимизацией потребляемой электроэнергии.
  • Тонкость фильтрации сливного фильтра - 25 мкм.

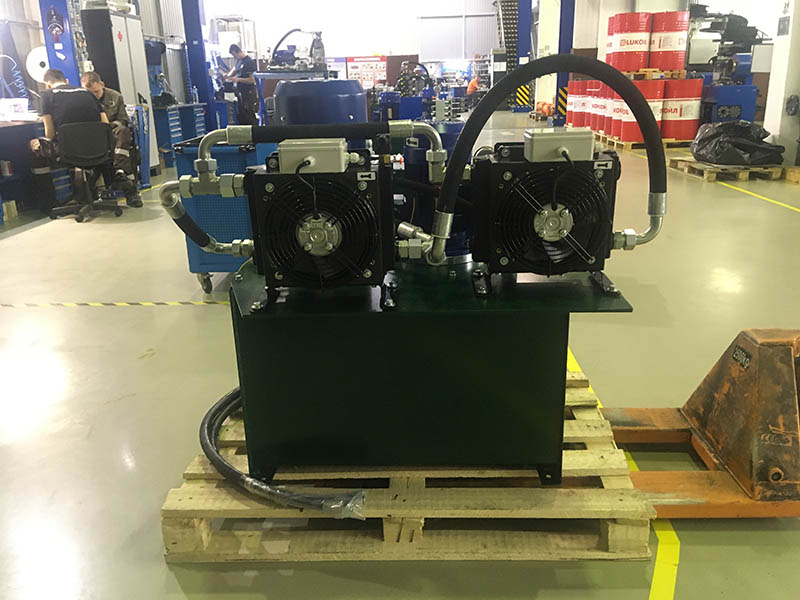

  • Контур охлаждения состоит из двух параллельно установленных воздушных теплообменников, установленных на сливе рабочей жидкости.
  • На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
