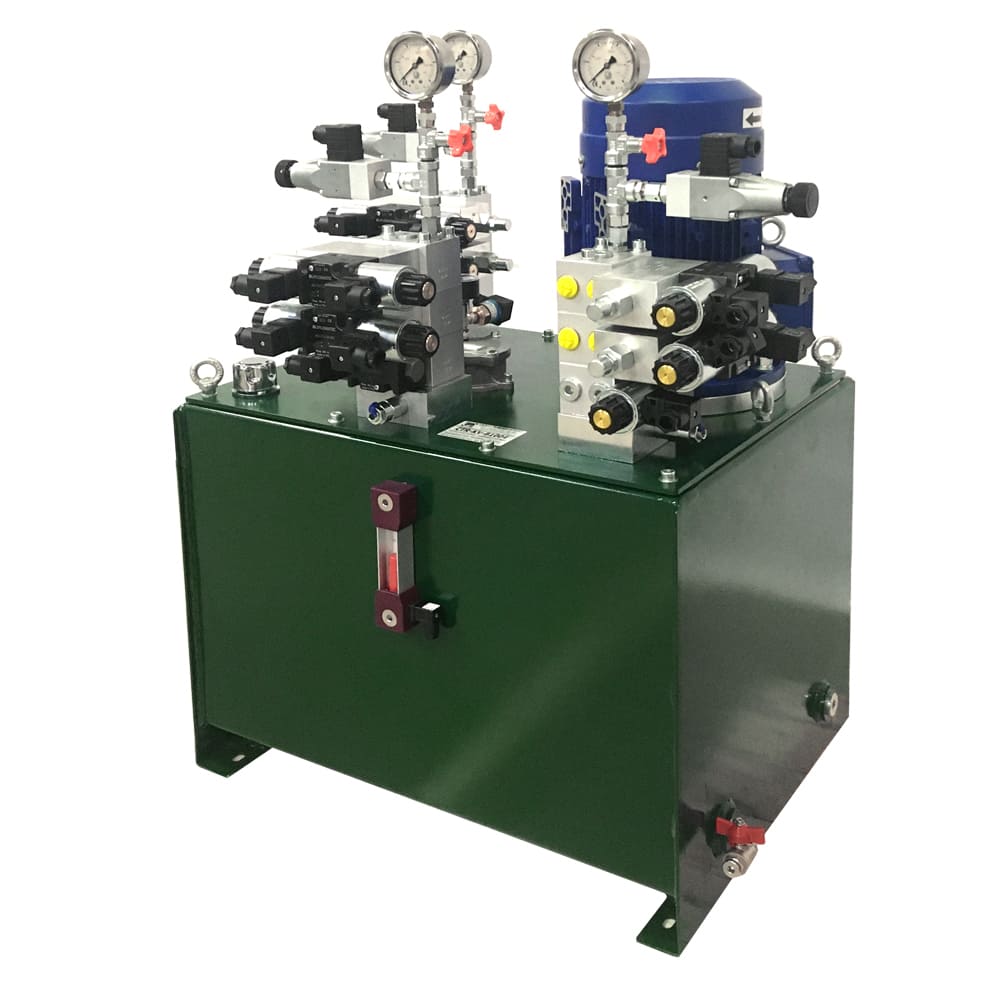

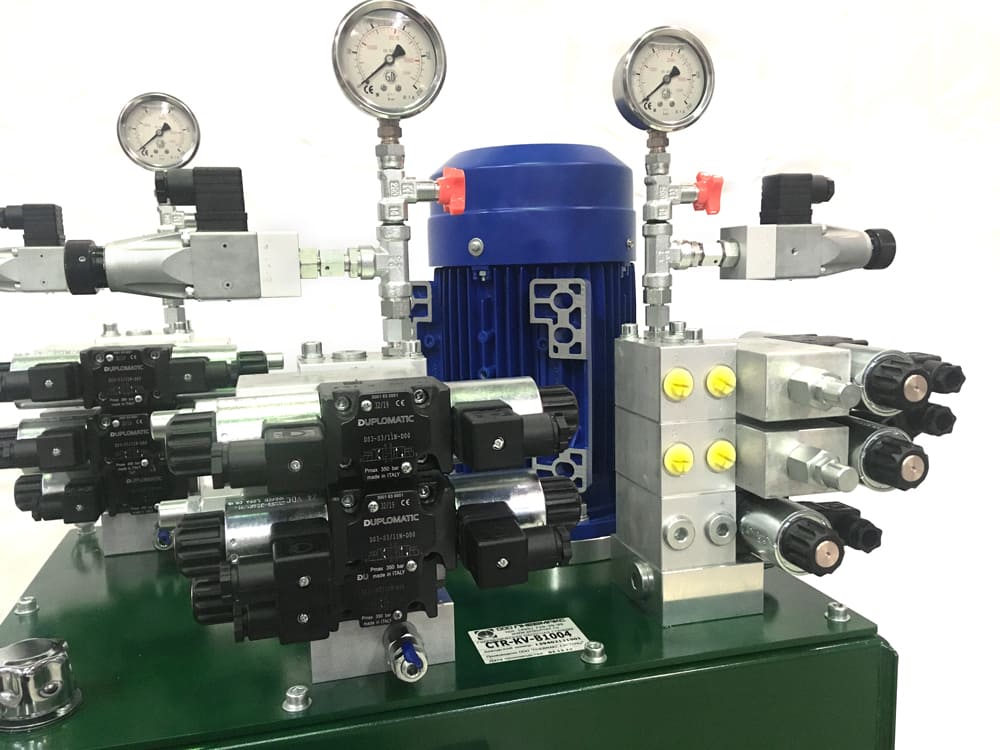

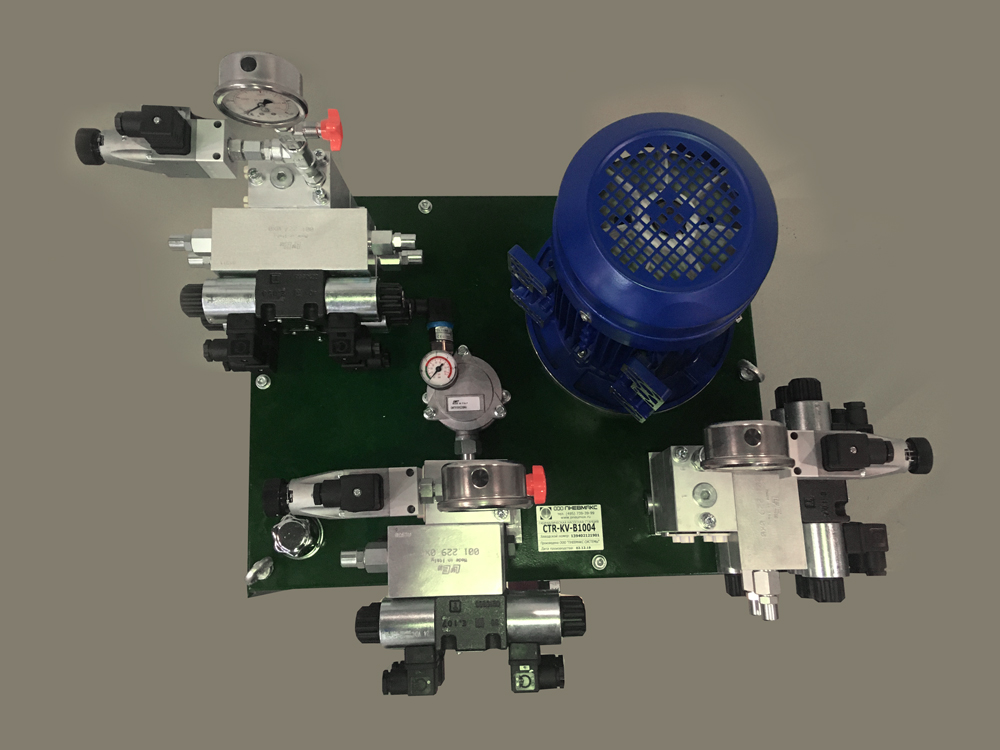

Гидростанция CTR-KV-B1004 для мобильного кинотеатра

Характеристики:
Объем бака 75 л
Номинальное давление 190 х 3 бар
Номинальный расход 2 + 2 + 2 л/мин
Номинальная потребляемая мощность
3 кВт
Рабочая жидкость гидравлическое минеральное масло ISO-VG 32-46

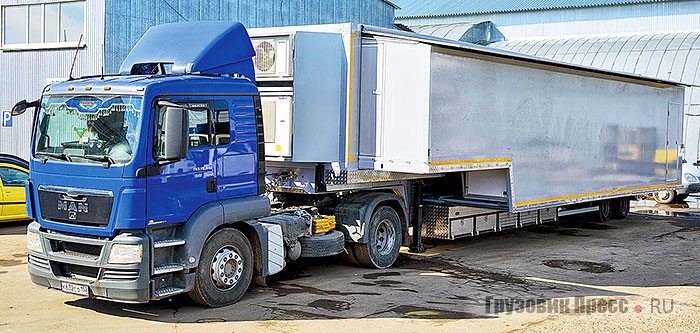

Гидростанция CTR-KV-B1004 предназначена для управления гидроцилиндрами раскладывания бортов мобильного кинотеатра.

Гидравлическая схема разработана в соответствии с требованиями заказчика согласно функциональным потребностям оборудования. Гидростанция спроектирована для установки на мобильной платформе с учетом специфических факторов: постоянные внешние нагрузки от движения платформы, неблагоприятное воздействие окружающей среды.
Для надежности и безопасности процесса раскладывания бортов, на каждом гидроцилиндре установлены подпорнотормозные клапана. Применяемая гидравлическая аппаратура является унифицированной и взаимозаменяемой с современными аналогами зарубежных и отечественных производителей.
Для синхронизации движения гидроцилиндров, применен насос с тремя одинаковыми секциями, что идентично использованию шестеренного делителя потока. В качестве основного силового агрегата использована мотор-насосная группа, состоящая из нерегулируемого трехсекционного шестеренного насоса и электродвигателя.
Тонкость фильтрации сливного фильтра - 25 мкм.
Контур охлаждения отсутствует по причине нечастой работы гидростанции - только в периоды разборки/сборки мобильного кинотеатра, что позволяет рабочей жидкости не достигать критических температур.
На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
