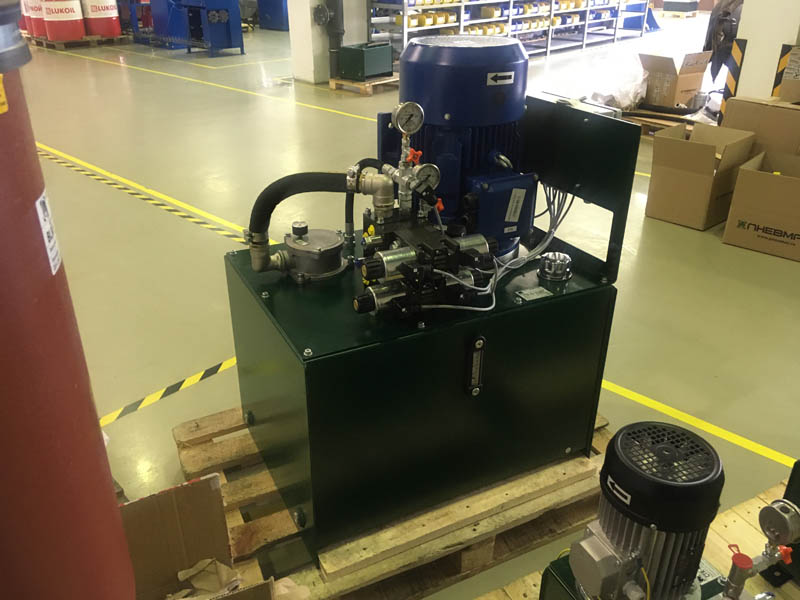

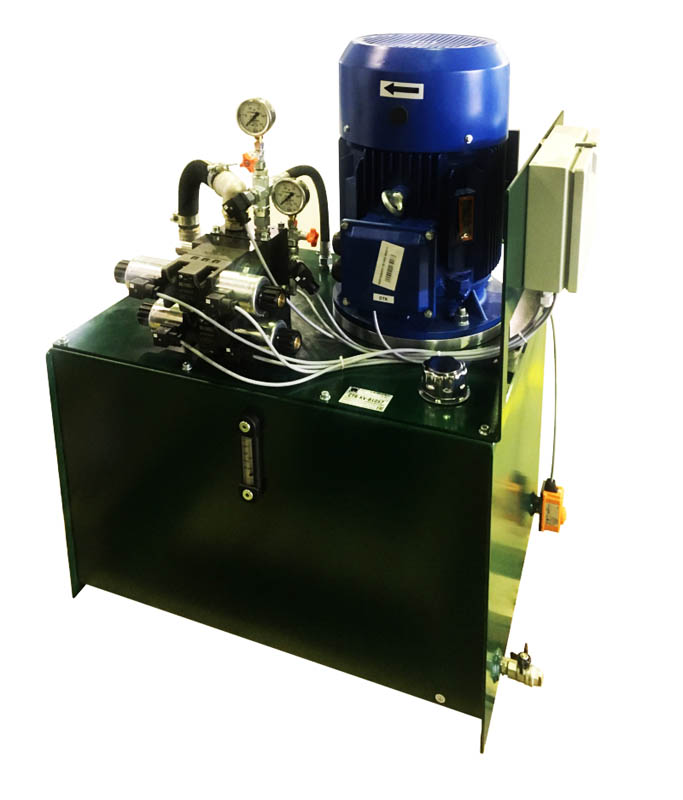

Гидростанция CTR-KV-B1057 для игловых шиберных затворов конвейера

Характеристики:

Артикул CTR-KV-B1057
Объем бака 165 л
Номинальное давление
160 +160 бар
Номинальный расход
24 + 24 л/мин
Номинальная потребляемая мощность
15 кВт
Рабочая жидкость
Гидравлическое минеральное масло HLP 32-46

  • Гидростанция предназначена для гидравлического привода игловых шиберных затворов, установленных на конвейере и предназначенных для перекрытия потока дробленого рудного материала из бункера. Количество шиберных затворов - 2 шт, в качестве привода каждого шиберного затвора используются 3 гидроцилиндра.
  • Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.
  • Гидростанция рассчитана на периодический режим работы - несколько включений в сутки.
  • На гидростанции имеется 3 группы выходов, каждая из которых предназначена для подключения гидроцилиндров одного шиберного затвора. Две группы выходов независимы по давлению и расходу - для их питания используется два насоса, что с достаточной точностью обеспечивает синхронность движения игловых шиберных затворов.
  • Гидрозамки, установленные на гидростанции, обеспечивают удержание шиберных затворов в необходимом положении при воздействии на них внешних нагрузок.
  • В качестве основного силового агрегата использована мотор-насосная группа, состоящая из сдвоенного нерегулируемого шестеренного насоса и электродвигателя.

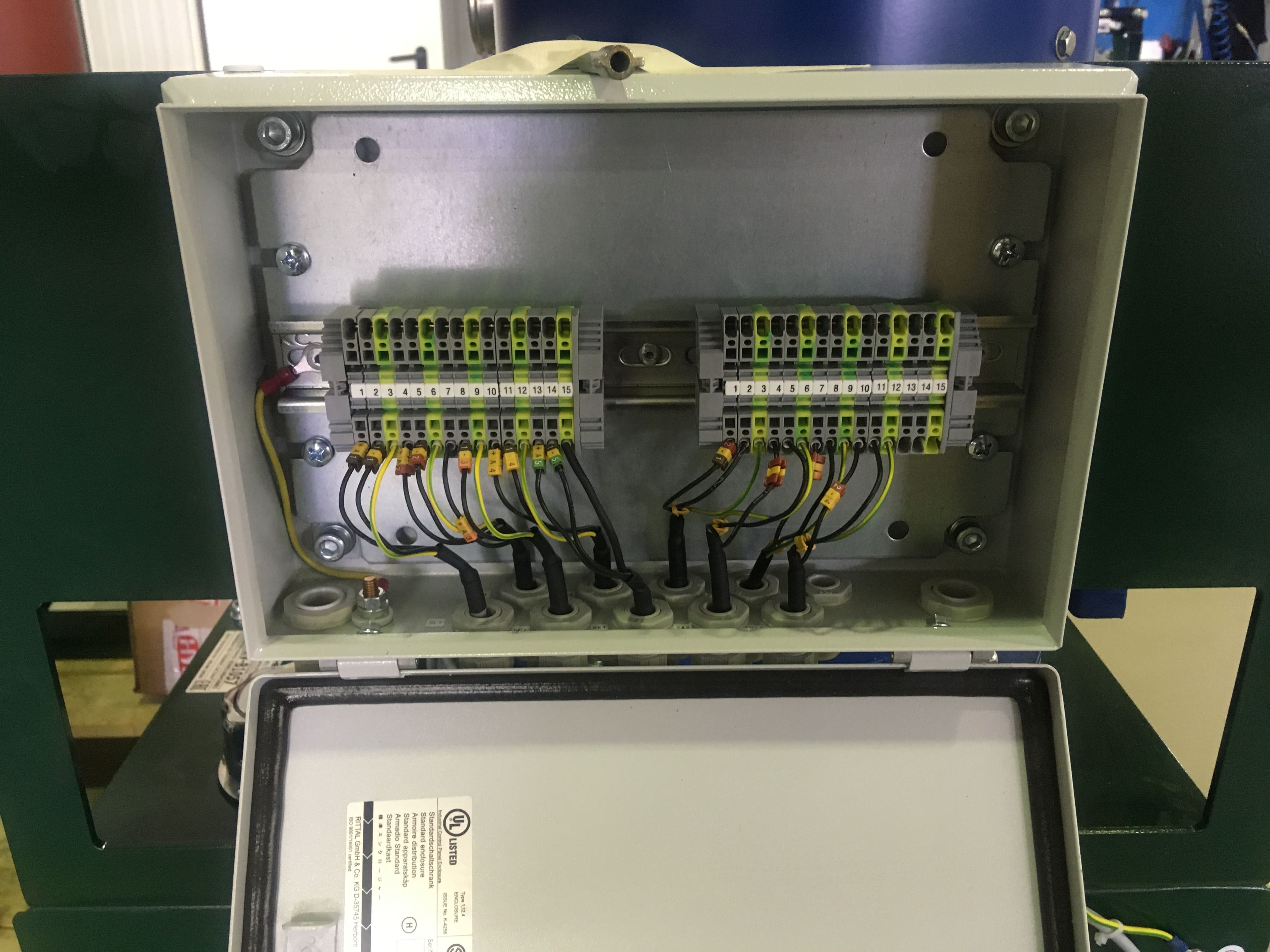

  • Управление гидростанцией осуществляется от системы управления конвейера. На гидростанции имеется клеммная коробка для подключения электрических кабелей.
  • Тонкость фильтрации сливного фильтра - 25 мкм.
  • Контур кондиционирования рабочей жидкости отсутствует.
  • На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
