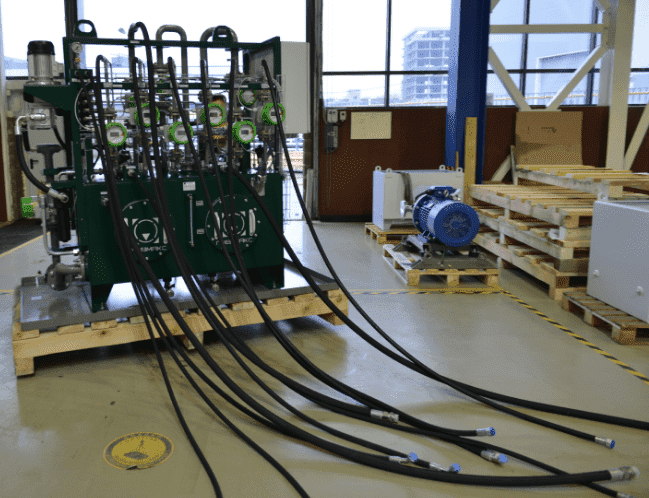

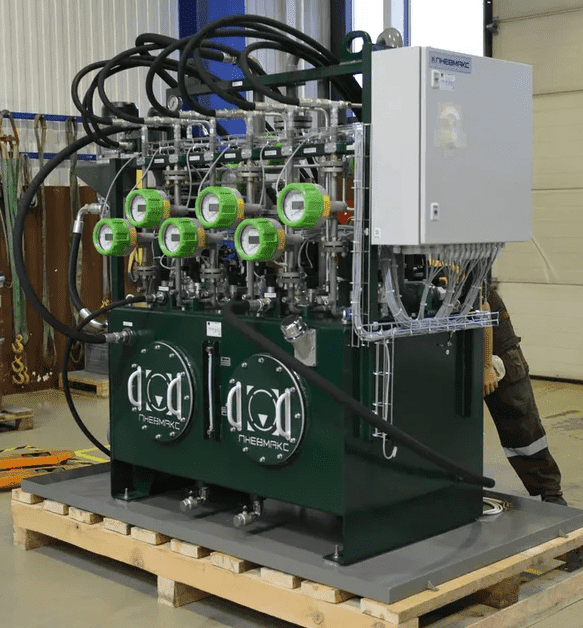

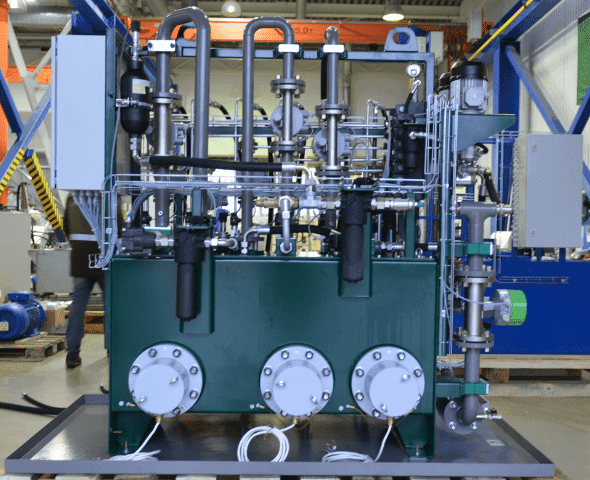

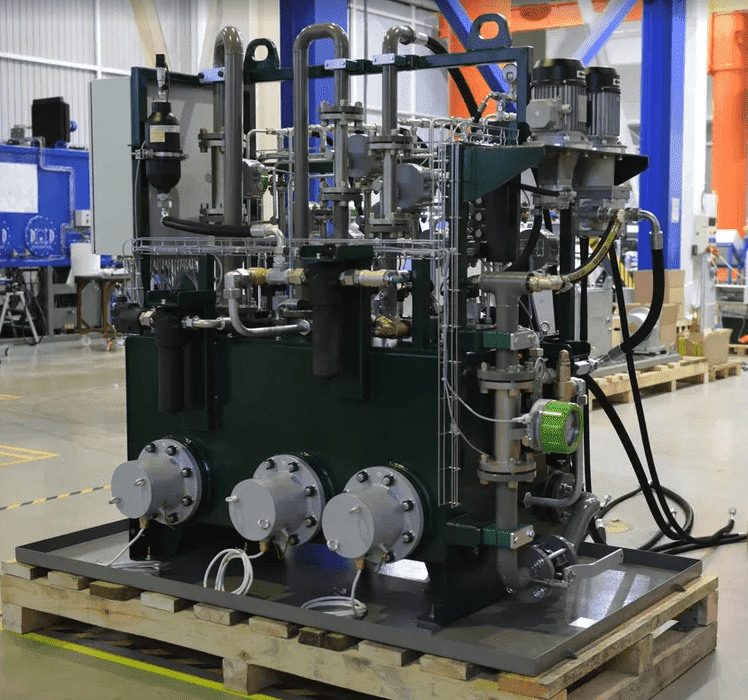

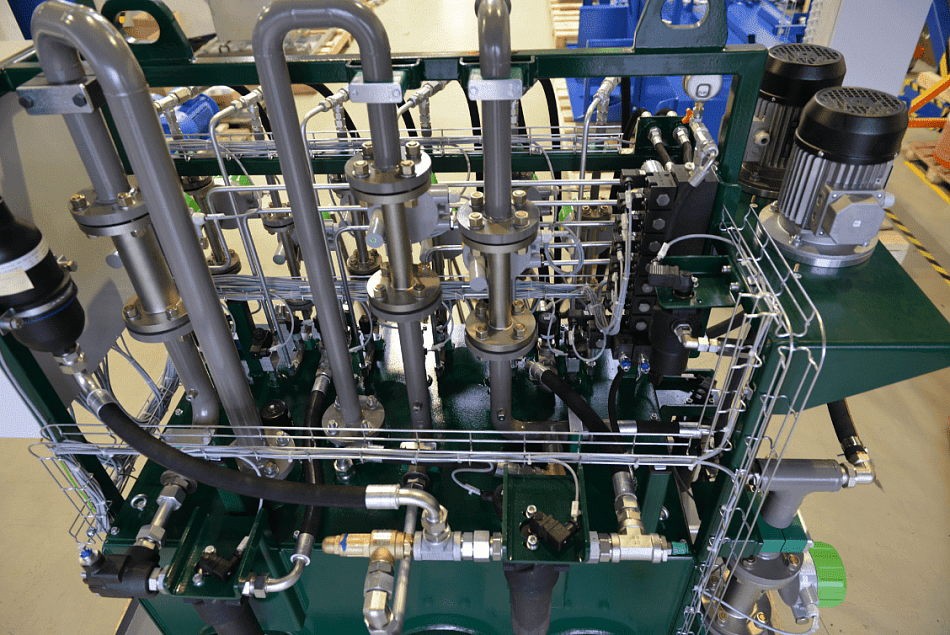

Гидростанция CTR-KV-B1073 для стенда испытания автоматических коробок передач

Характеристики:

Объем поставки
Гидростанция, комплект ЗИП
Объем бака
400 л
Номинальное давление
17 + 3 бар
Номинальный расход
5 + 55 л/мин
Номинальная потребляемая мощность
0,75 + 0,75 кВт
Рабочая жидкость
Гидравлическое масло ТСЗп-8

Гидростанция CTR-KV-B1073 предназначена для имитации рабочего режима агрегата в составе изделия. Осуществляется подача рабочей жидкости к узлам агрегата и её отвод. Контролируются параметры рабочей жидкости на входе и выходе из агрегата.

Гидростанция разработана в рамках оснащения гидравлическим оборудованием нового испытательного участка.

Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования.
Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

В состав гидростанции входит непосредственно гидравлическая силовая установка, гидроблоки управления и вспомогательные элементы.

На каждом выходе гидростанции установлен расходомер и датчик давления для контроля параметров рабочей жидкости в процессе испытаний.

Гидростанция рассчитана на продолжительный режим работы - в течение одной смены (8 часов) в сутки.

Управление гидростанцией осуществляется от системы управления стенда. Для подключения к системе управления, на гидростанции предусмотрена клеммная коробка, в которую сведены все электрические потребители и датчики.

В качестве силовых агрегатов использованы две мотор-насосные группы, одна из которых состоит из шестеренного насоса и электродвигателя.

Контур охлаждения рабочей жидкости отсутствует. Для нагрева рабочей жидкости до рабочей температуры - 95° С, используются ТЭНы общей мощностью 9 кВт.

Тонкость фильтрации напорных фильтров - 10 мкм, сливных фильтров - 10 мкм.

На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
