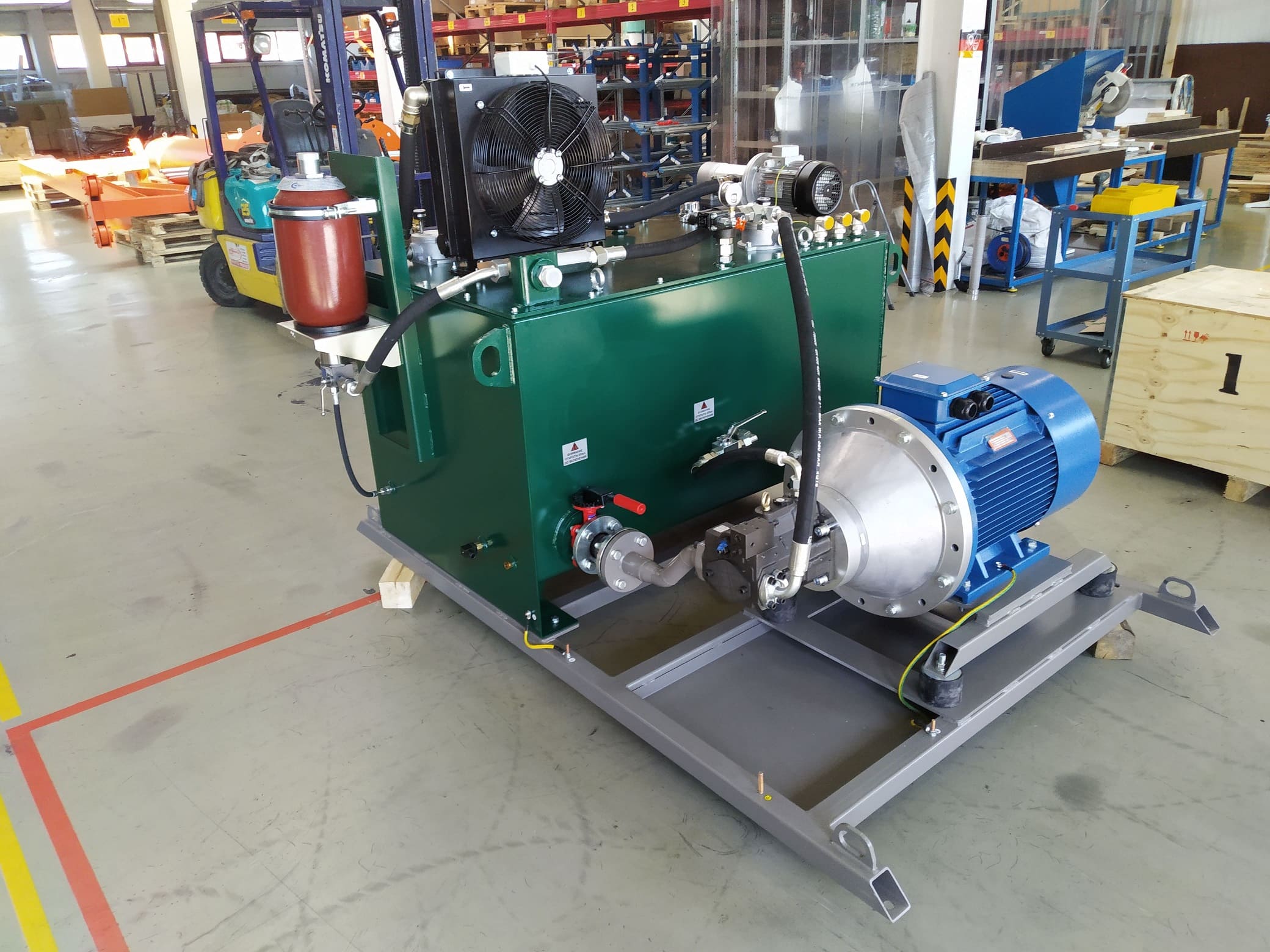

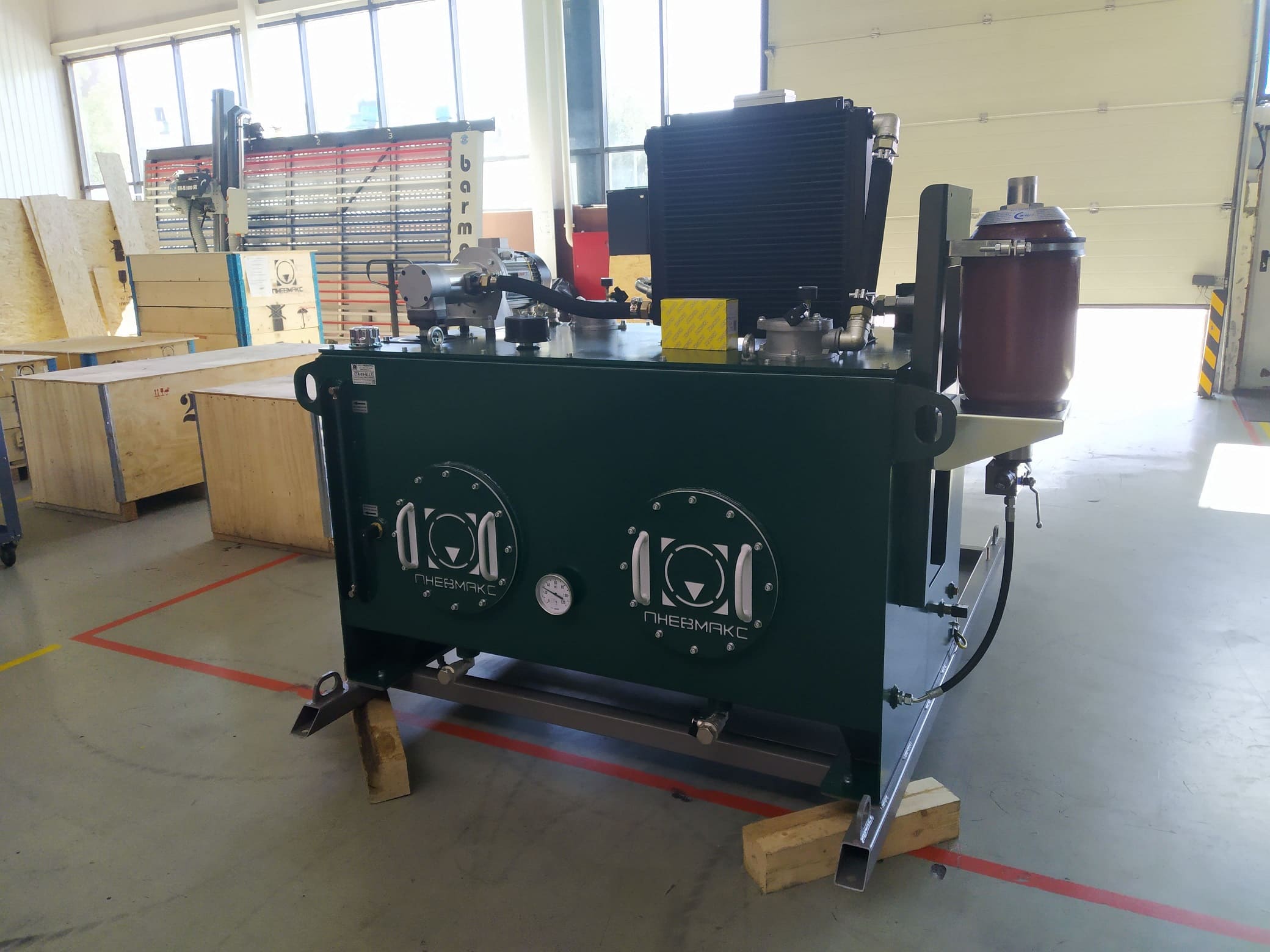

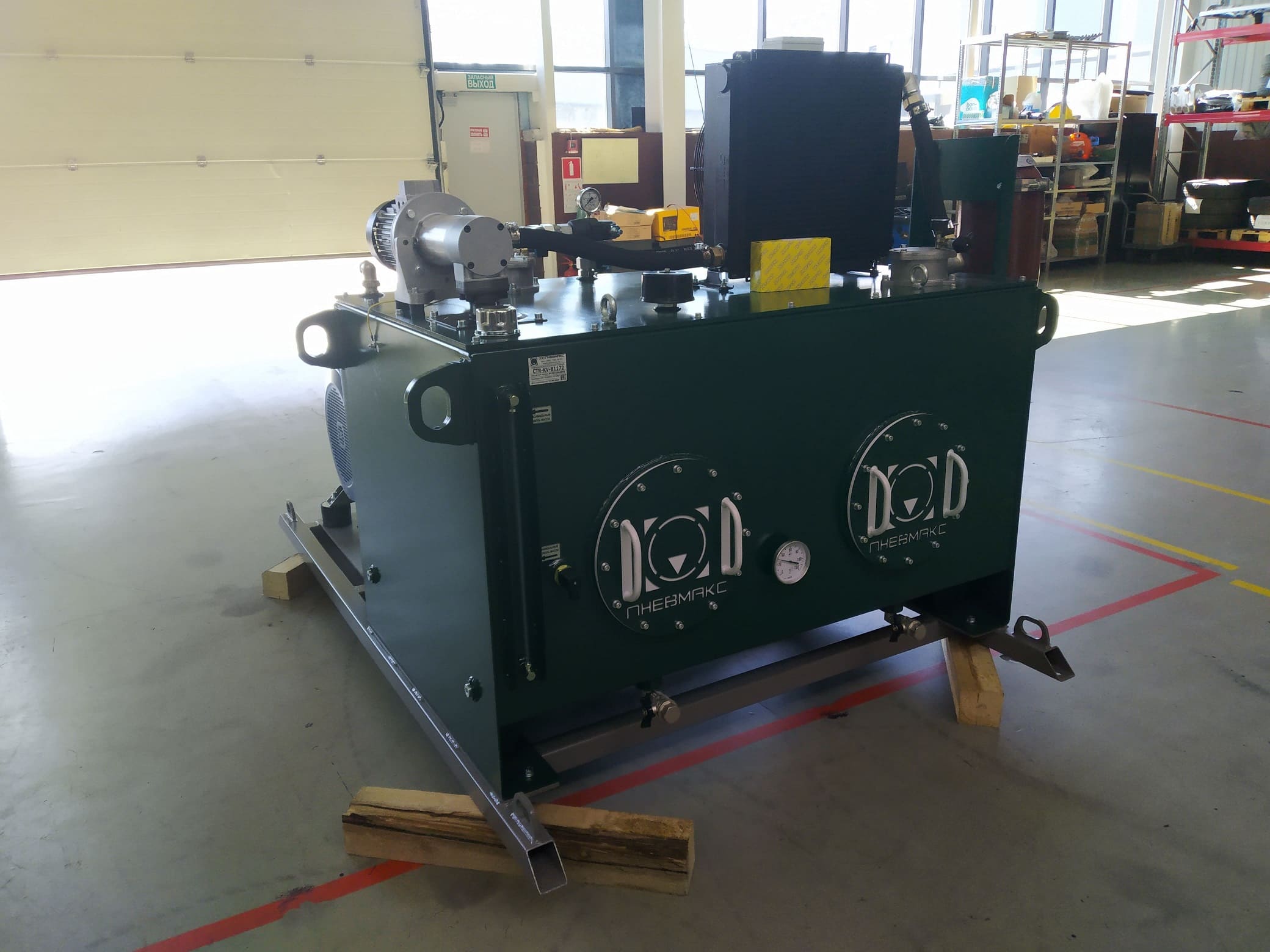

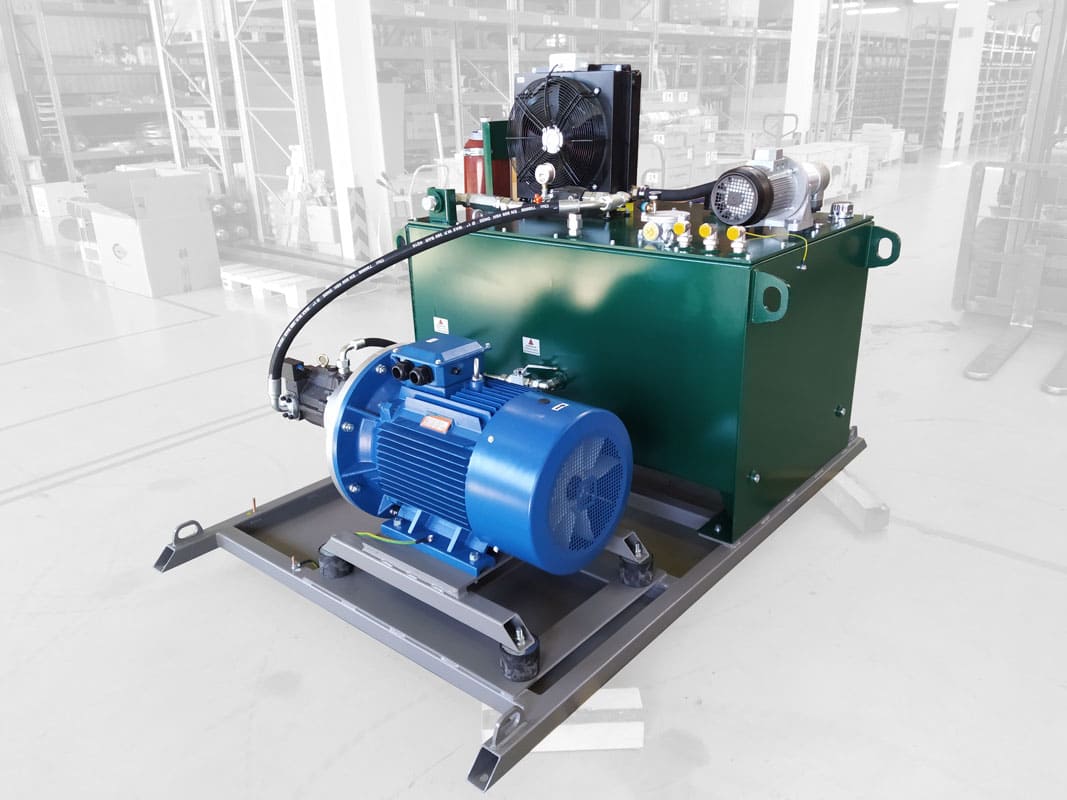

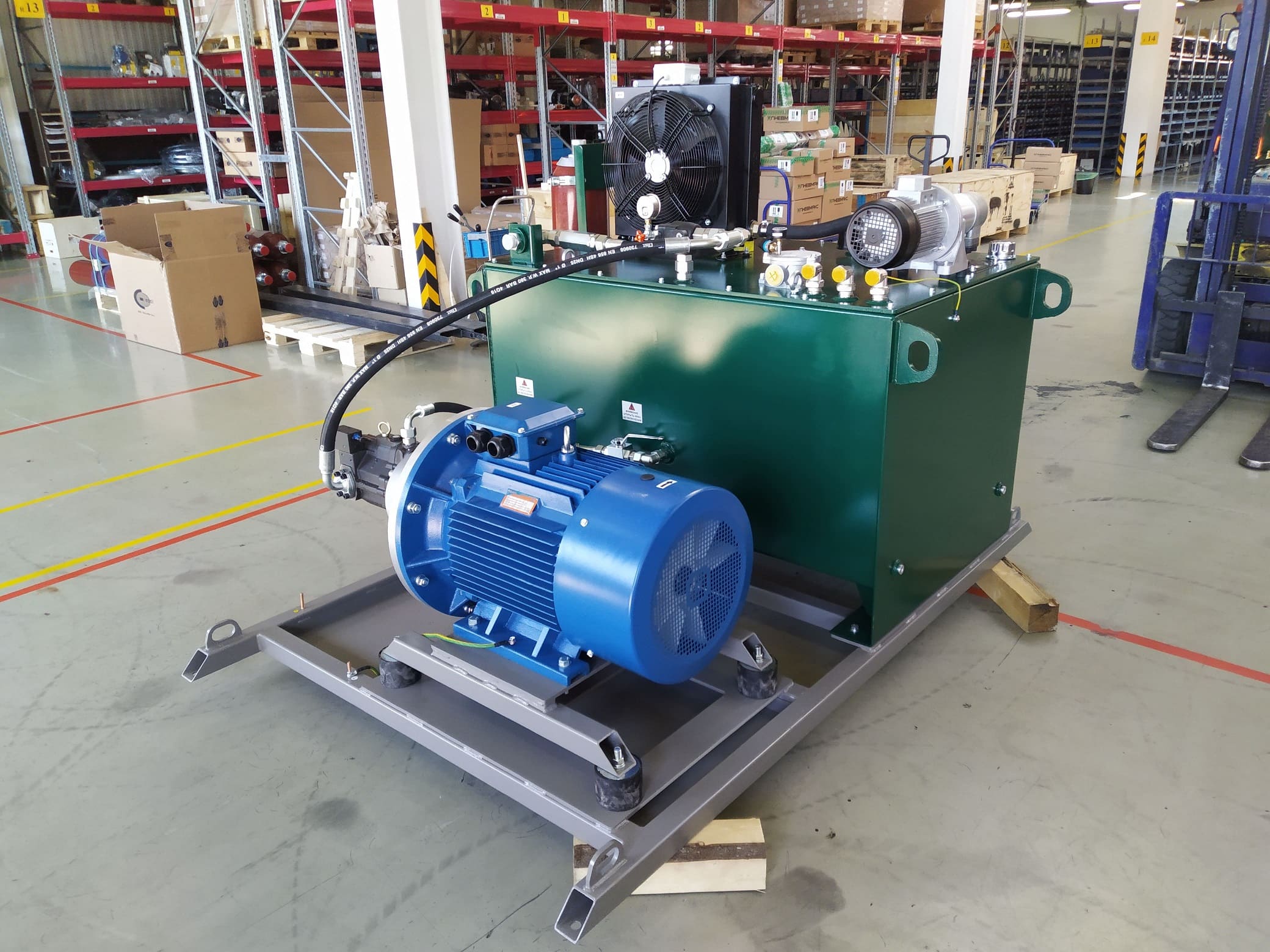

Гидростанция CTR-KV-B1172 для линии агрегатных станков

Характеристики:

Артикул CTR-KV-B1172
Объем поставки
Гидростанция, комплект ЗИП
Объем бака 100 л
Номинальное давление 130 бар
Номинальный расход 64 л/мин
Номинальная потребляемая мощность 15 кВт
Рабочая жидкость Гидравлическое минеральное масло ISO VG 32-46

Гидростанция CTR-KV-B1172 предназначена для гидравлического питания механизмов агрегатных станков. Гидростанция разработана в рамках комплексной модернизации гидравлической системы агрегатных станков. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования.

Гидростанция представляет собой универсальный источник гидравлической энергии с напорным и сливным выходами, предохранительным блоком, а также системами охлаждения и фильтрации. Гидростанция обеспечивает подачу рабочей жидкости с требуемыми значениями давления и расхода к исполнительным механизмам. Непосредственное управление механизмами осуществляется от гидроблоков, установленных на рамах агрегатных станков.

Для обеспечения слива рабочей жидкости с механизмов станков, на гидростанции предусмотрено 4 сливных входа. Гидронасос расположен ниже уровня жидкости и смонтирован на одной раме вместе с гидробаком. Гидростанция оборудована поддоном для исключения возможных утечек рабочей жидкости на покрытие цеха в моменты проведения регламентных работ или устранения нештатных ситуаций. Для обеспечения "мягких" переходных процессов и уменьшения пульсаций подачи гидронасоса, в напорной магистрали установлен пневмогидравлический аккумулятор баллонного типа объемом 10 литров.

Гидростанция рассчитана на продолжительный режим работы - в течение одной смены (8 часов) в сутки.

Гидростанция работает в режиме постоянного поддержания требуемого давления на выходе. Для этой цели используются гидравлический насос с регулятором постоянного давления. Управление гидростанцией осуществляется от системы управления агрегатных станков.

В качестве основного силового агрегата использована мотор-насосная группа, состоящая из регулируемого аксиально-поршневого насоса и электродвигателя. Контур кондиционирования рабочей жидкости состоит из воздушного теплообменника и отдельного винтового насоса. Тонкость фильтрации сливных фильтров - 25 мкм.

Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
