Гидростанция CTR-KV-B1194 для установки перекладчика труб

Характеристики:

Артикул CTR-KV-B1194
Объем поставки
Гидростанция, комплект ЗИП
Объем бака 390 л
Номинальное давление 170 бар
Номинальный расход 130 л/мин
Номинальная потребляемая мощность 45 кВт
Рабочая жидкость Гидравлическое минеральное масло ISO VG 32-46

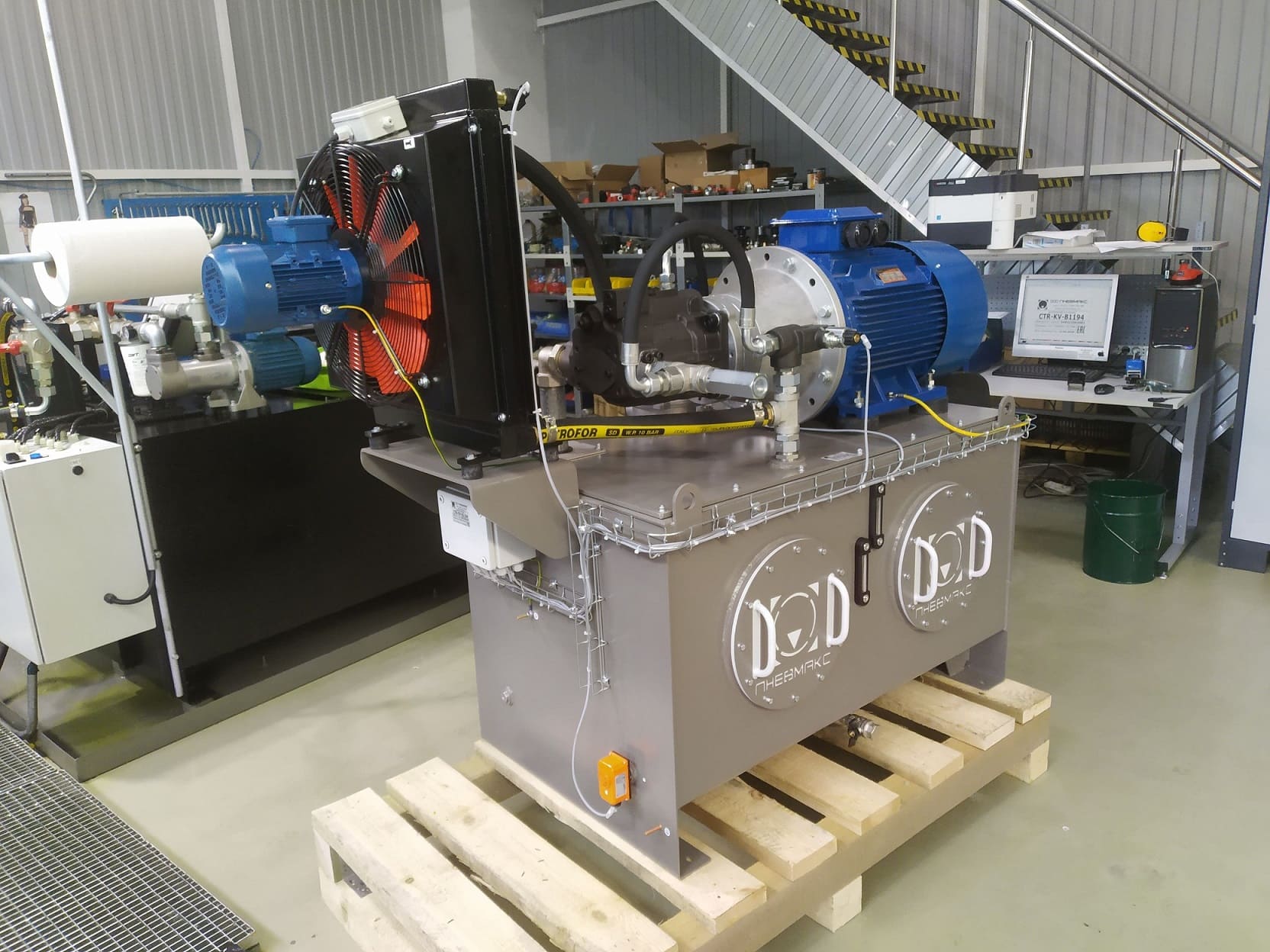

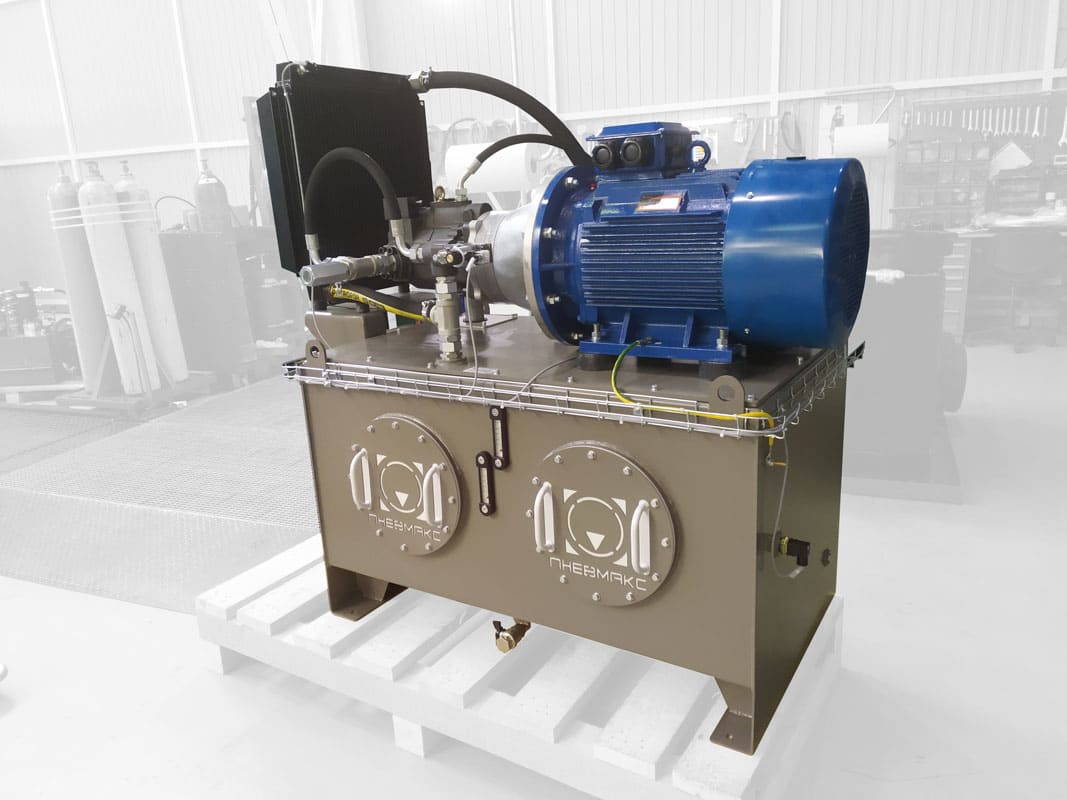

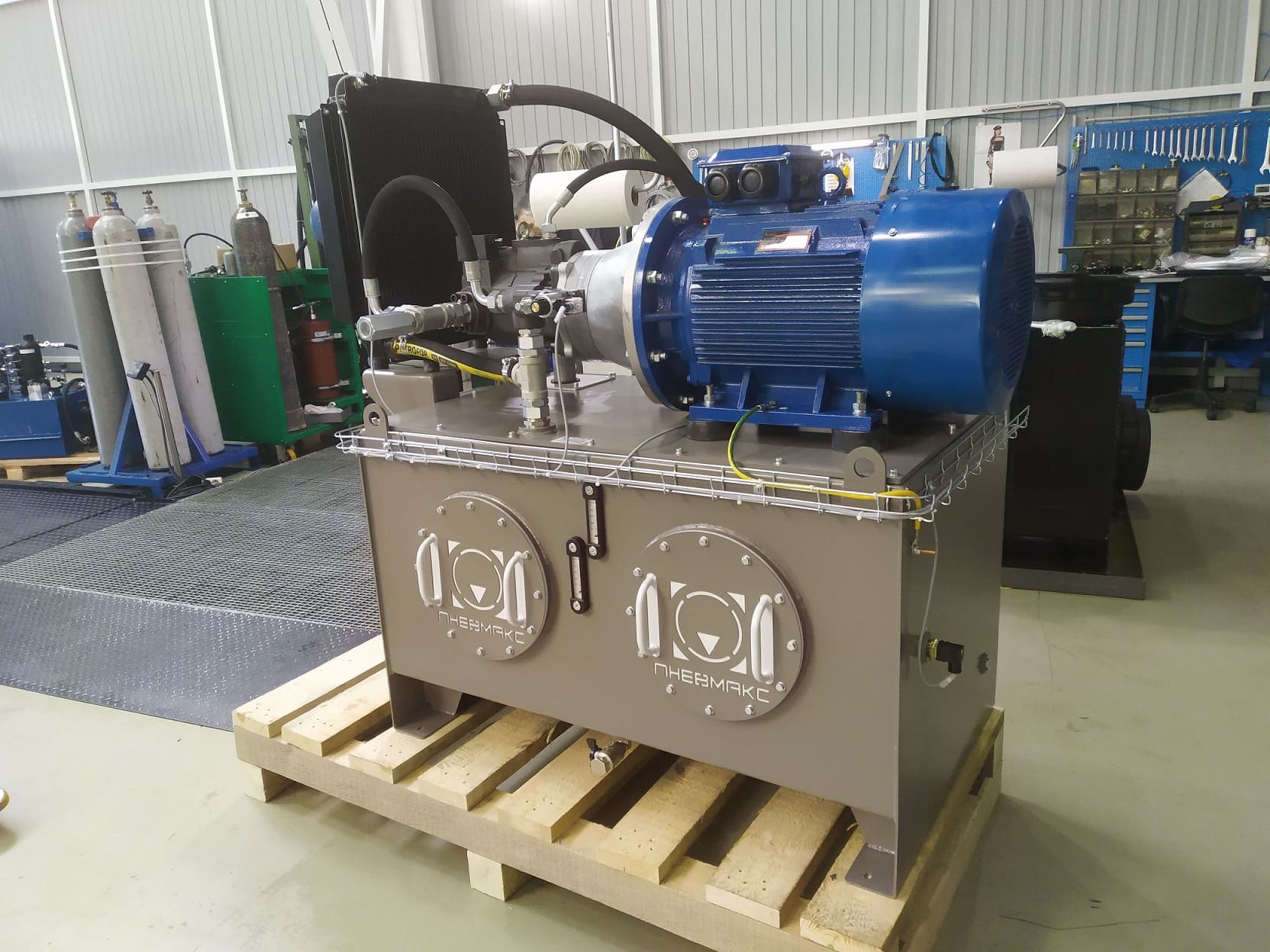

Гидростанция CTR-KV-B1194 предназначена для гидравлического питания механизмов перекладчика труб. Гидростанция разработана в рамках оснащения гидравлическим оборудованием новой линии производства труб. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

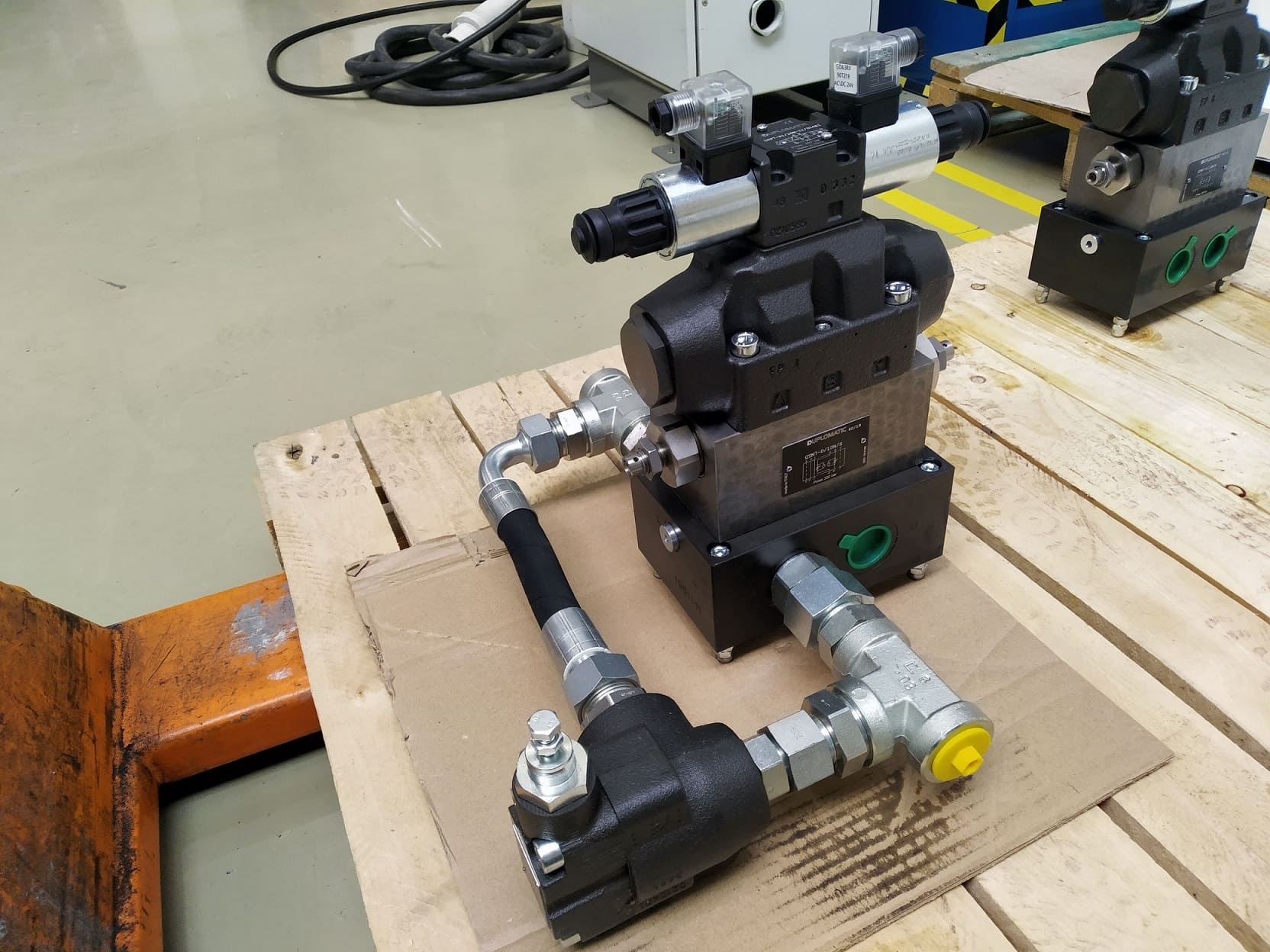

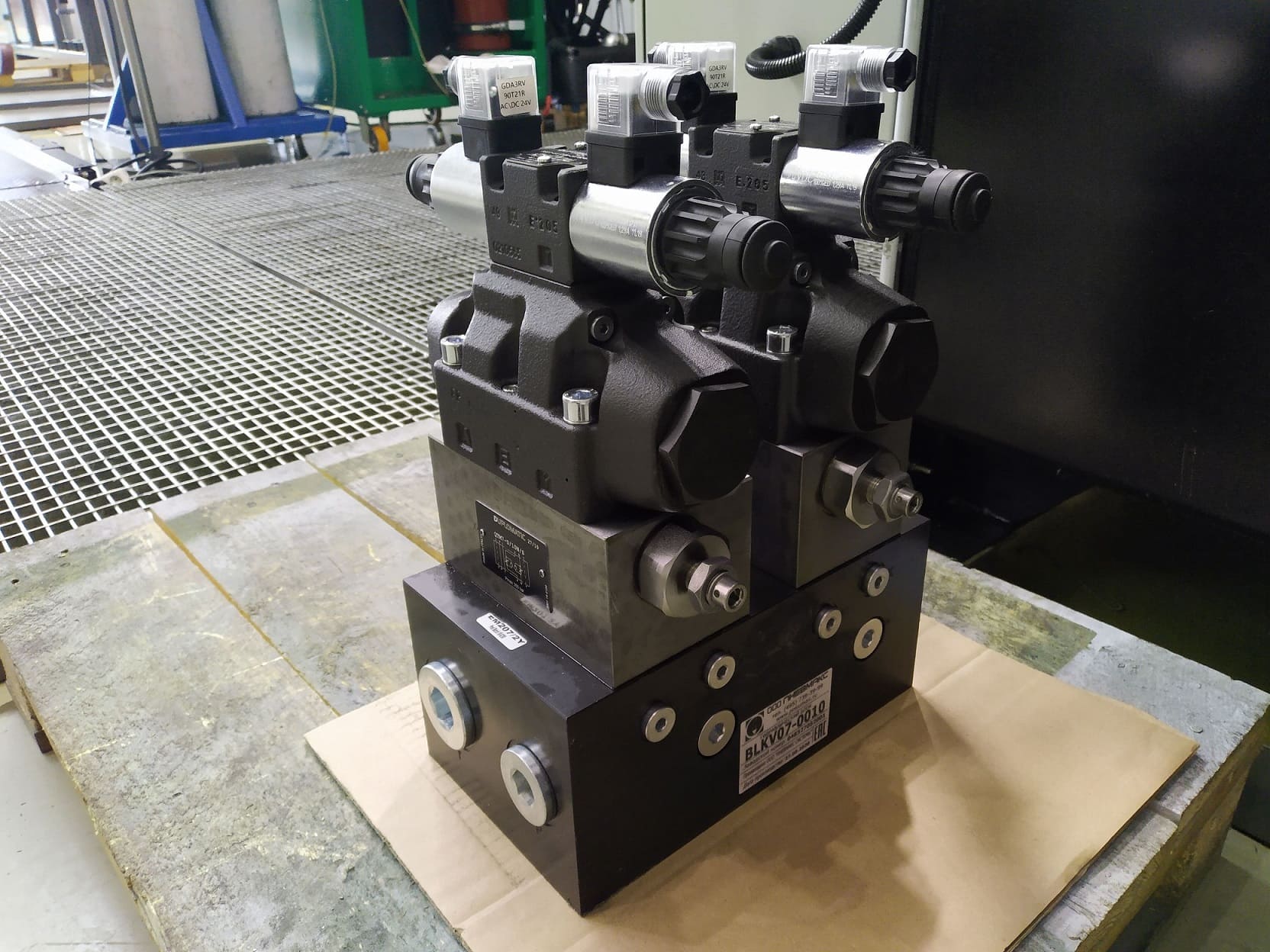

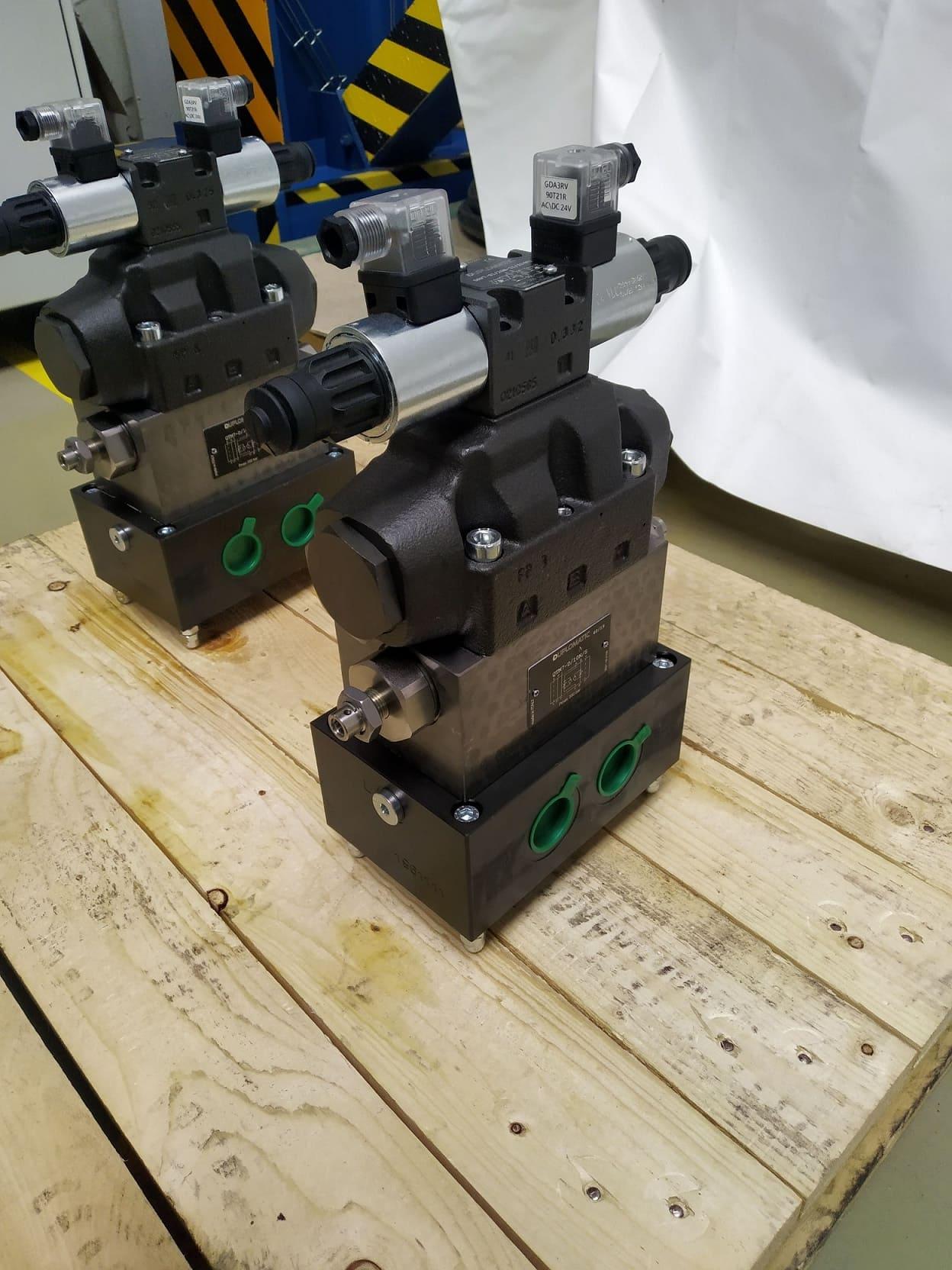

В состав гидростанции входит непосредственно гидравлическая силовая установка, гидроблоки управления и вспомогательные элементы. Гидростанция представляет собой универсальный источник гидравлической энергии с напорным и сливным выходами, предохранительным блоком с клапаном разгрузки, а также системами охлаждения и фильтрации. Гидроблоки управления размещаются непосредственно на оборудовании вблизи исполнительных механизмов. На гидроблоках предусмотрена возможность регулировки скорости движения гидроцилиндров.

Гидростанция рассчитана на продолжительный режим работы - в режиме 24/7.

Гидростанция работает в режиме постоянного поддержания требуемого давления на выходе. Для этой цели используется гидравлический насос с регулятором постоянного давления. Управление гидростанцией осуществляется от системы управления ХХХ. Для подключения к системе управления, на гидростанции предусмотрена клеммная коробка, в которую сведены все электрические потребители и датчики.

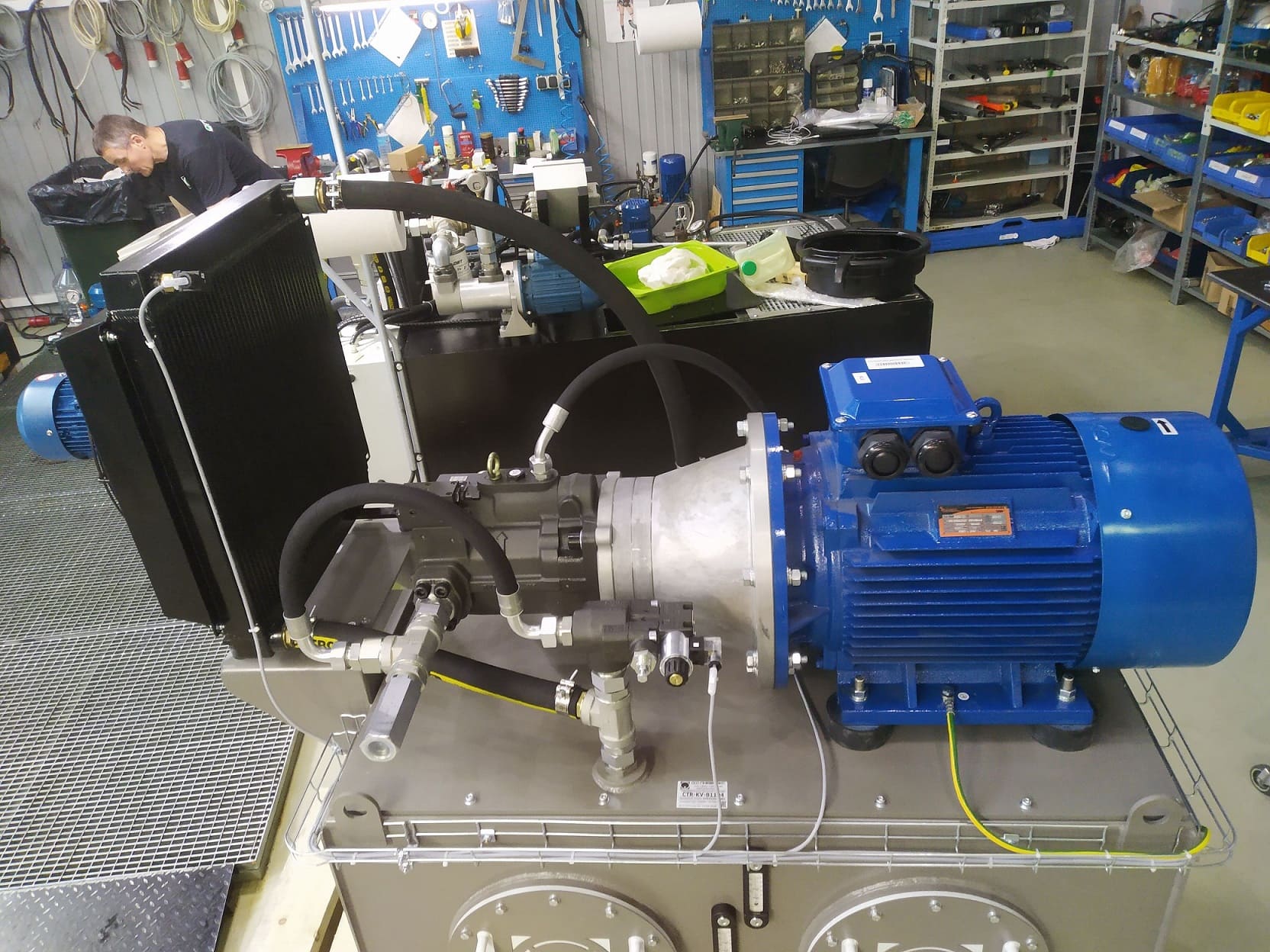

В качестве основного силового агрегата использована мотор-насосная группа, состоящая из регулируемого аксиально-поршневого насоса и электродвигателя. Контур кондиционирования рабочей жидкости состоит из воздушного теплообменника, установленного на сливной магистрали. Тонкость фильтрации сливного фильтра - 25 мкм.

На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
