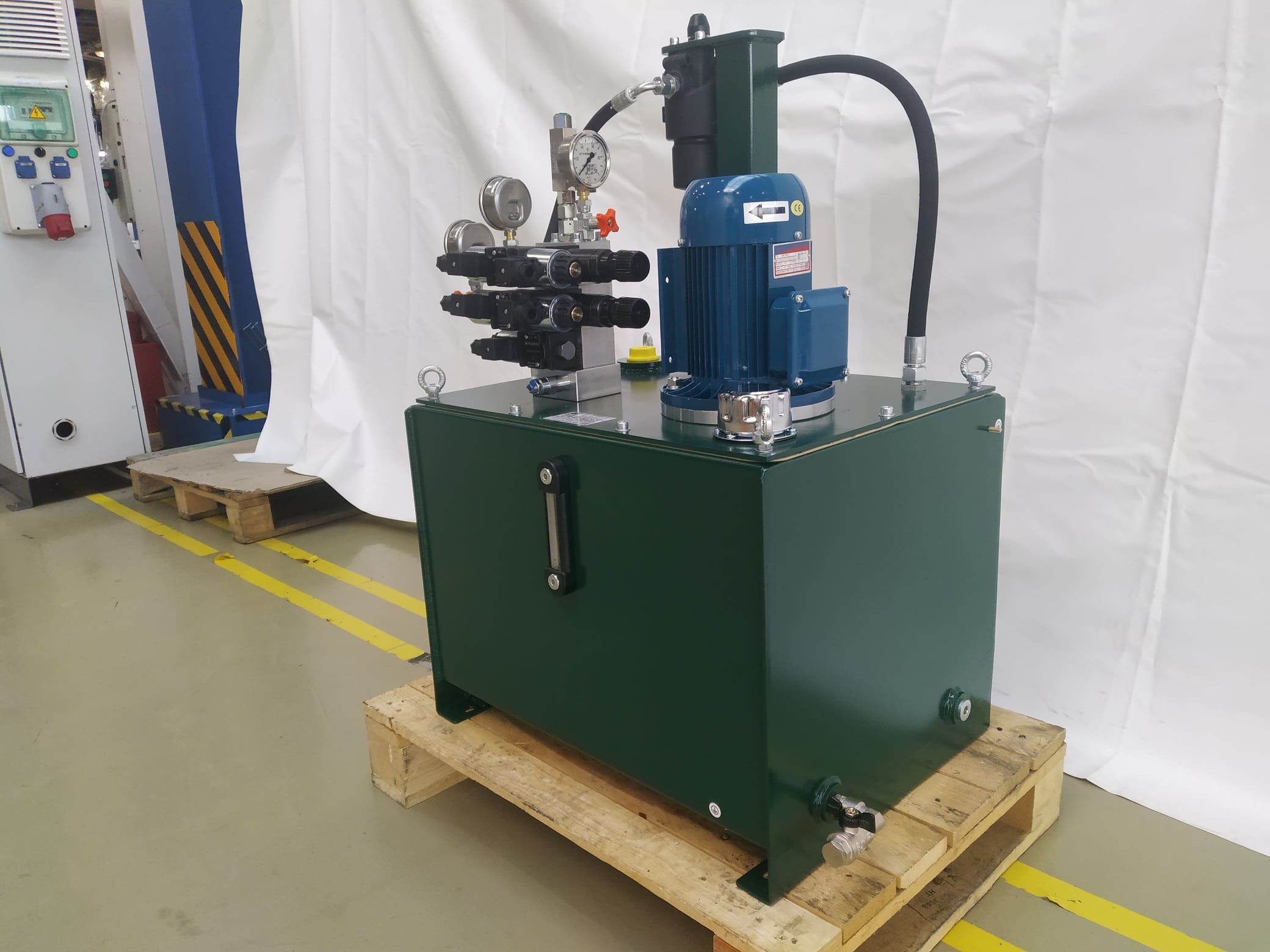

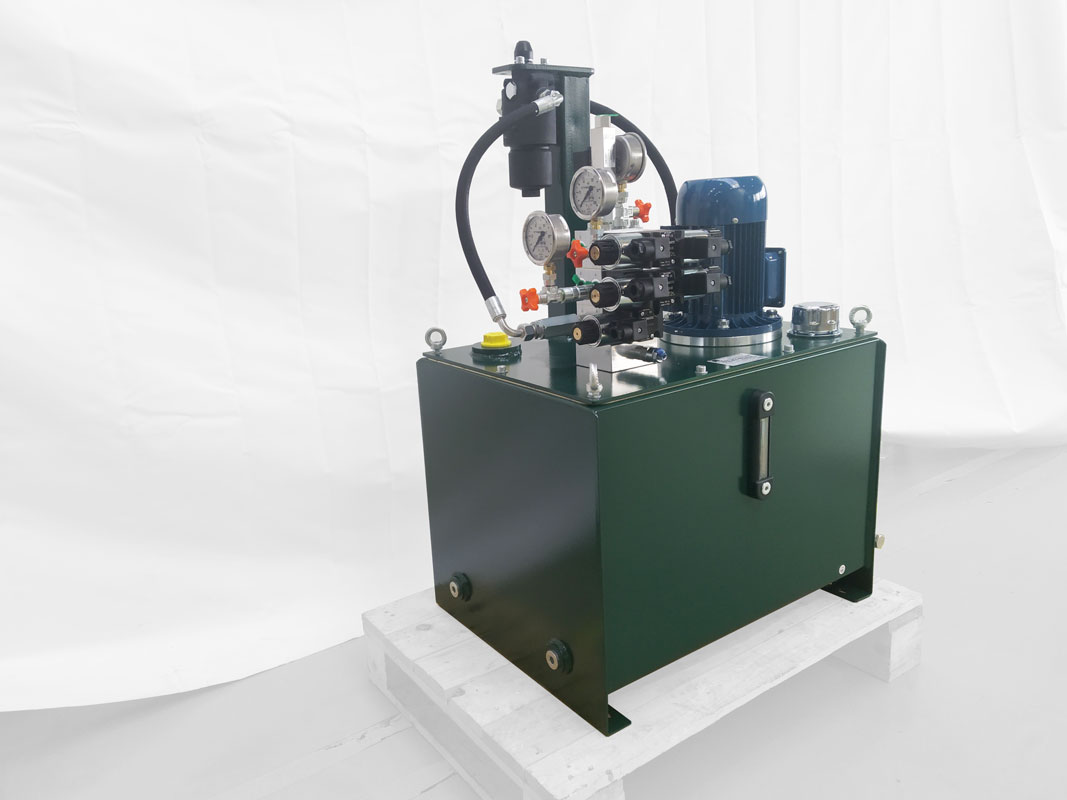

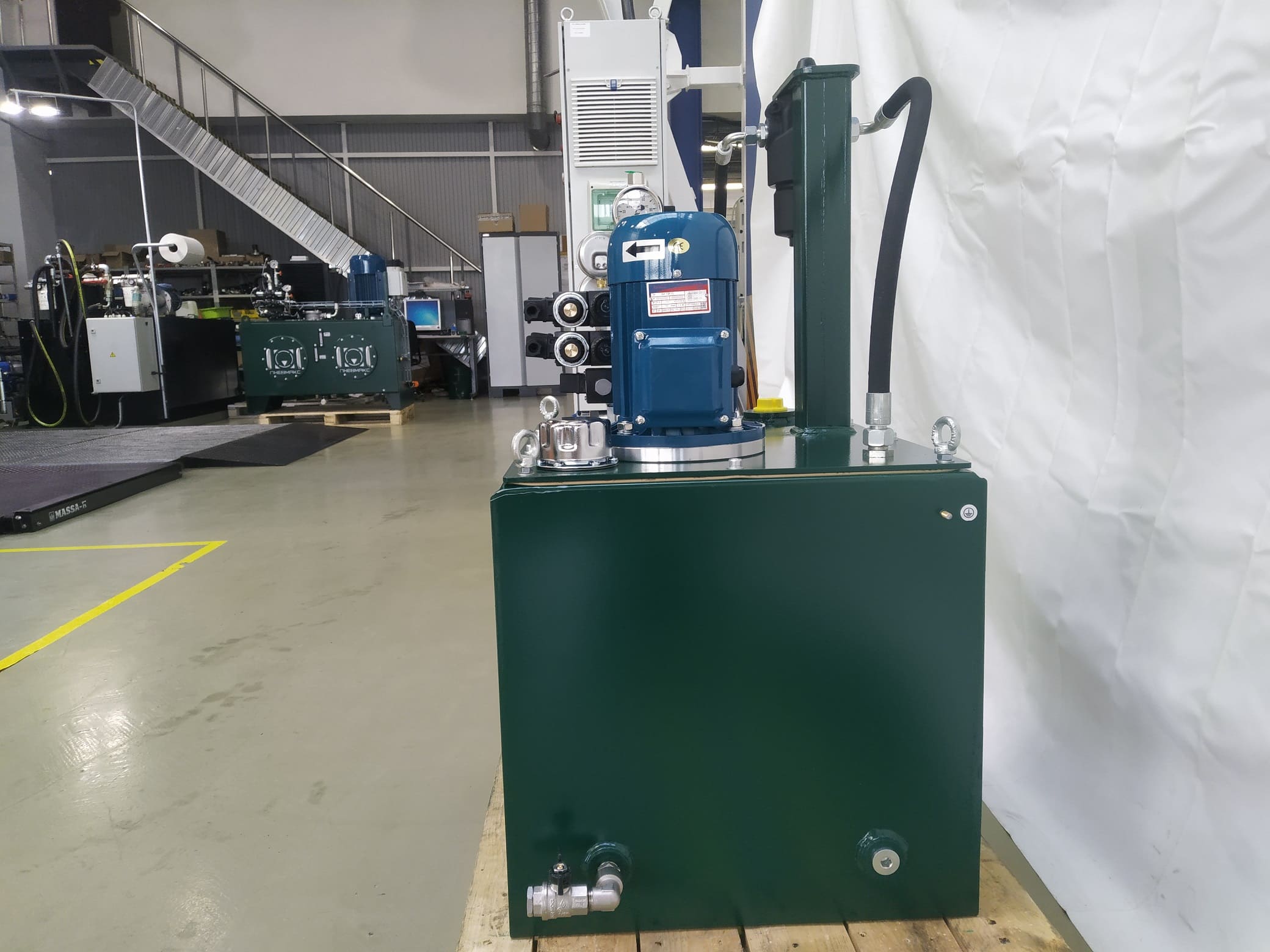

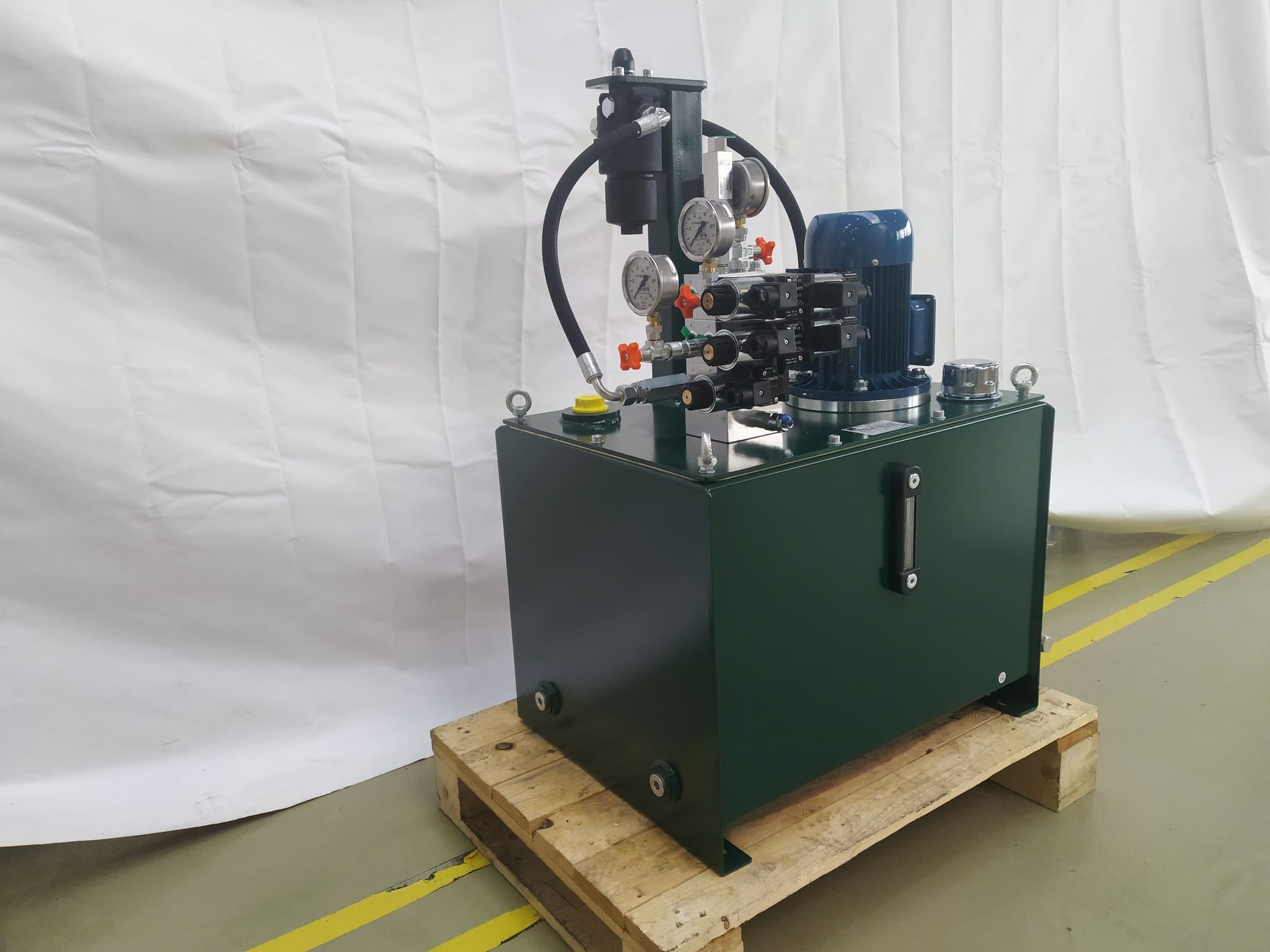

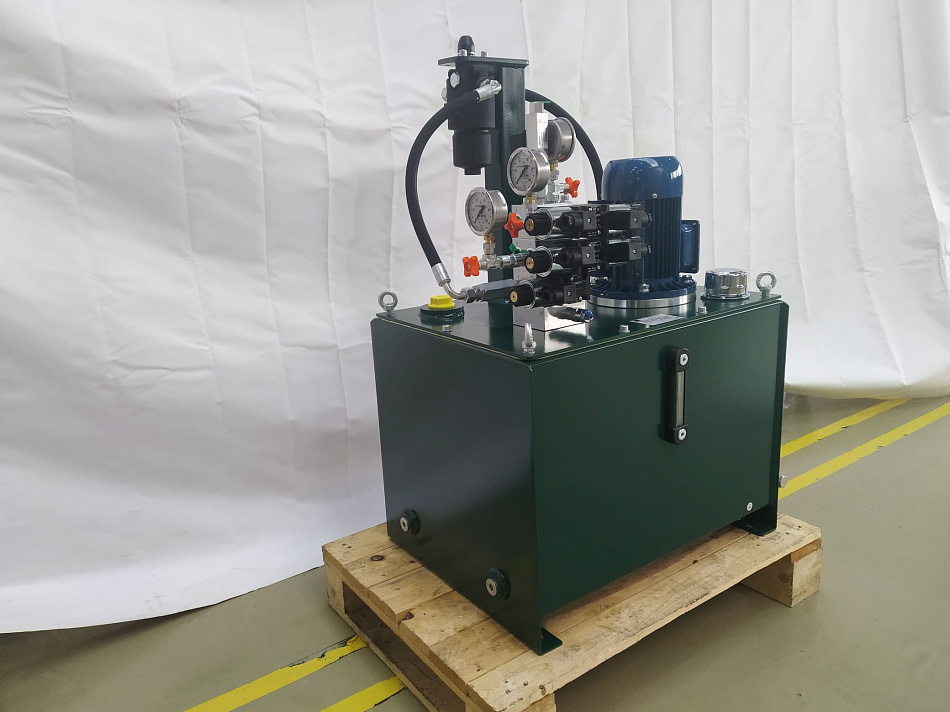

Гидростанция CTR-KV-B1212 для станка 1РС1000Б

Характеристики:

Артикул CTR-KV-B1212
Объем поставки
Гидростанция, комплект ЗИП
Объем бака
75 л
Номинальное давление
45 бар
Номинальный расход 9 л/мин
Номинальная потребляемая мощность 0,75 кВт
Рабочая жидкость Гидравлическое минеральное масло ISO VG 32-46

Гидростанция CTR-KV-B1212 предназначена для гидравлического питания механизмов станка и позволяет выполнять следующие операции:

  • переключение диапазонов коробки скоростей и включение нейтрали;
  • поджим / отжим пиноли;
  • смазка шпиндельной бабки.
Гидростанция разработана в рамках комплексной модернизации гидравлической системы станка. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

В состав гидростанции входит непосредственно гидравлическая силовая установка, гидроблок управления, установленный на крышку бака, и вспомогательные элементы. На гидростанции предусмотрена возможность индивидуальной регулировки давления на исполнительных органах.

Смазка шпиндельной бабки осуществляется от сливной магистрали гидроблока, обратный слив рабочей жидкости в гидробак происходит самотеком. Для контроля величины расхода рабочей жидкости предусмотрен датчик потока, настроенный на соответствующий расход.

Гидростанция рассчитана на продолжительный режим работы - в течение одной смены (8 часов) в сутки. Управление гидростанцией осуществляется от системы управления станком.

В качестве основного силового агрегата использована мотор-насосная группа, состоящая из нерегулируемого шестеренного насоса и электродвигателя. Контур кондиционирования рабочей жидкости отсутствует. Тонкость фильтрации напорного фильтра - 25 мкм.

На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
