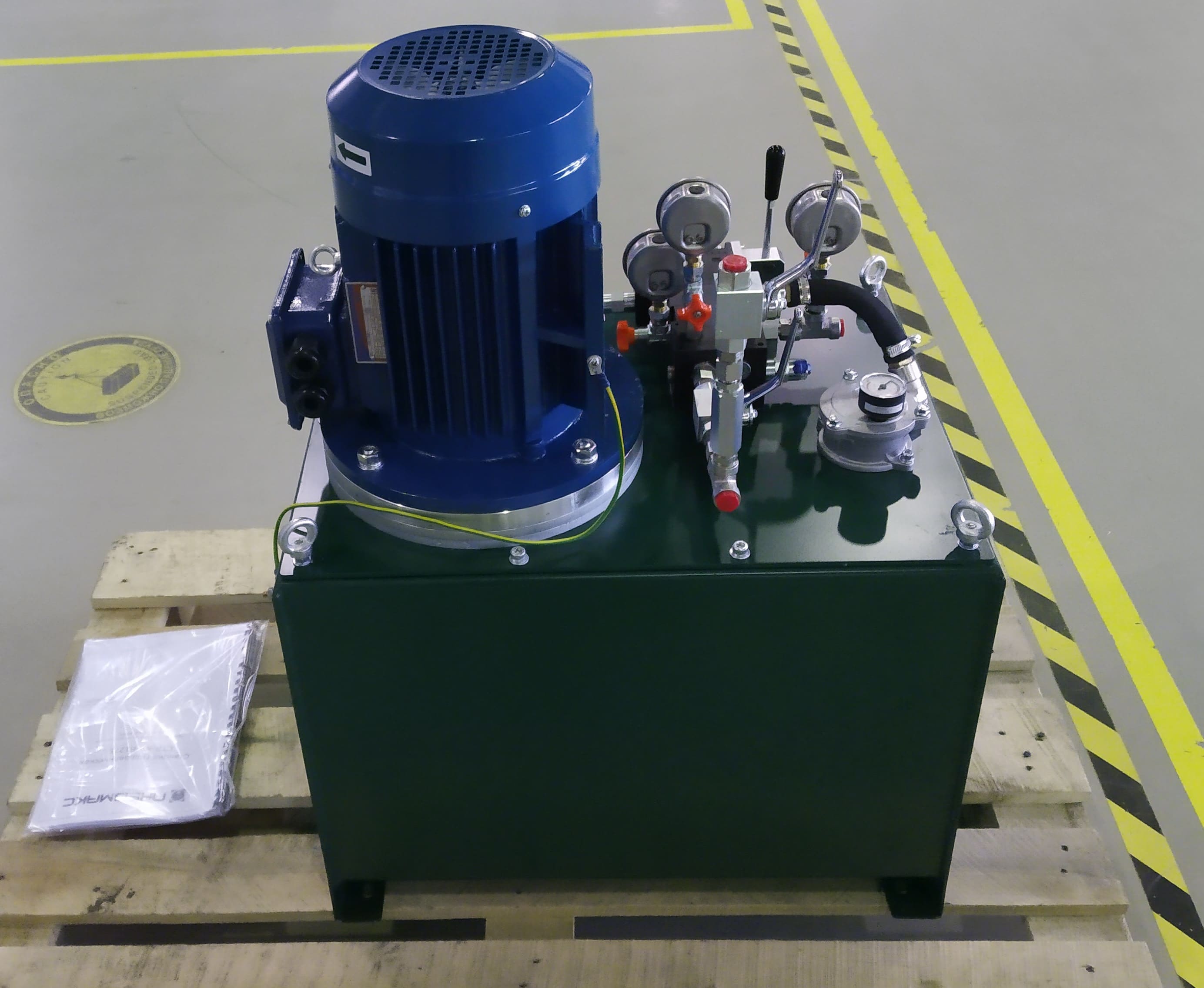

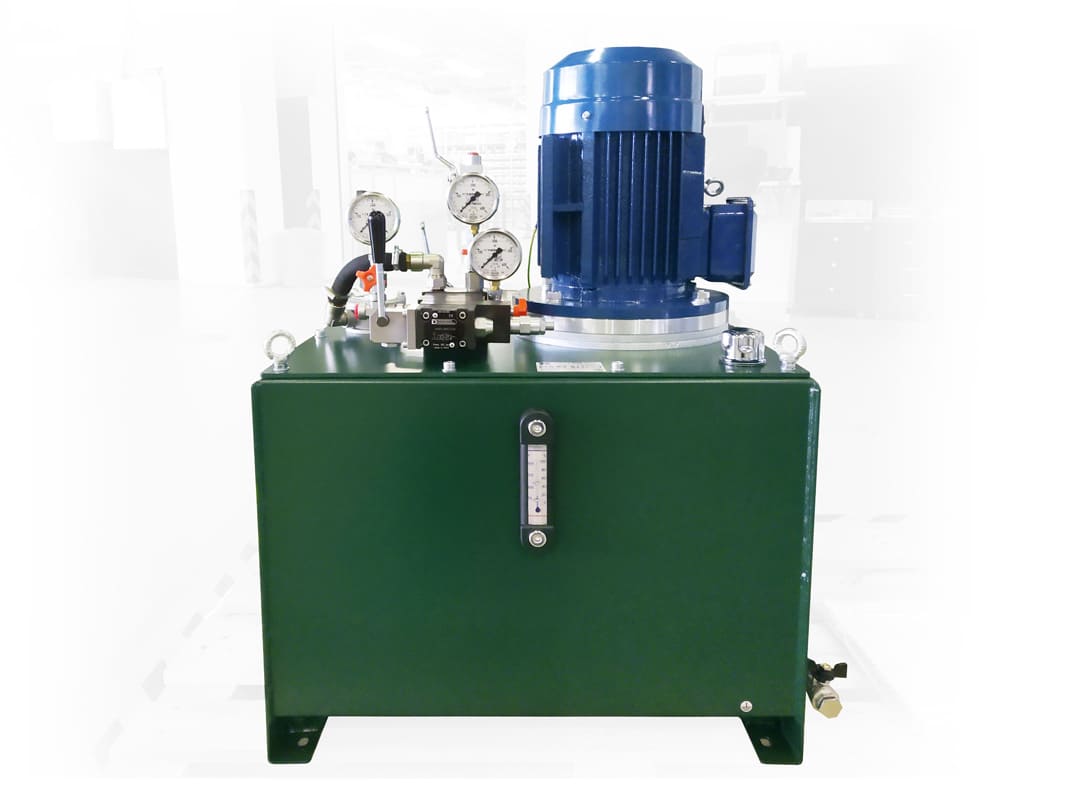

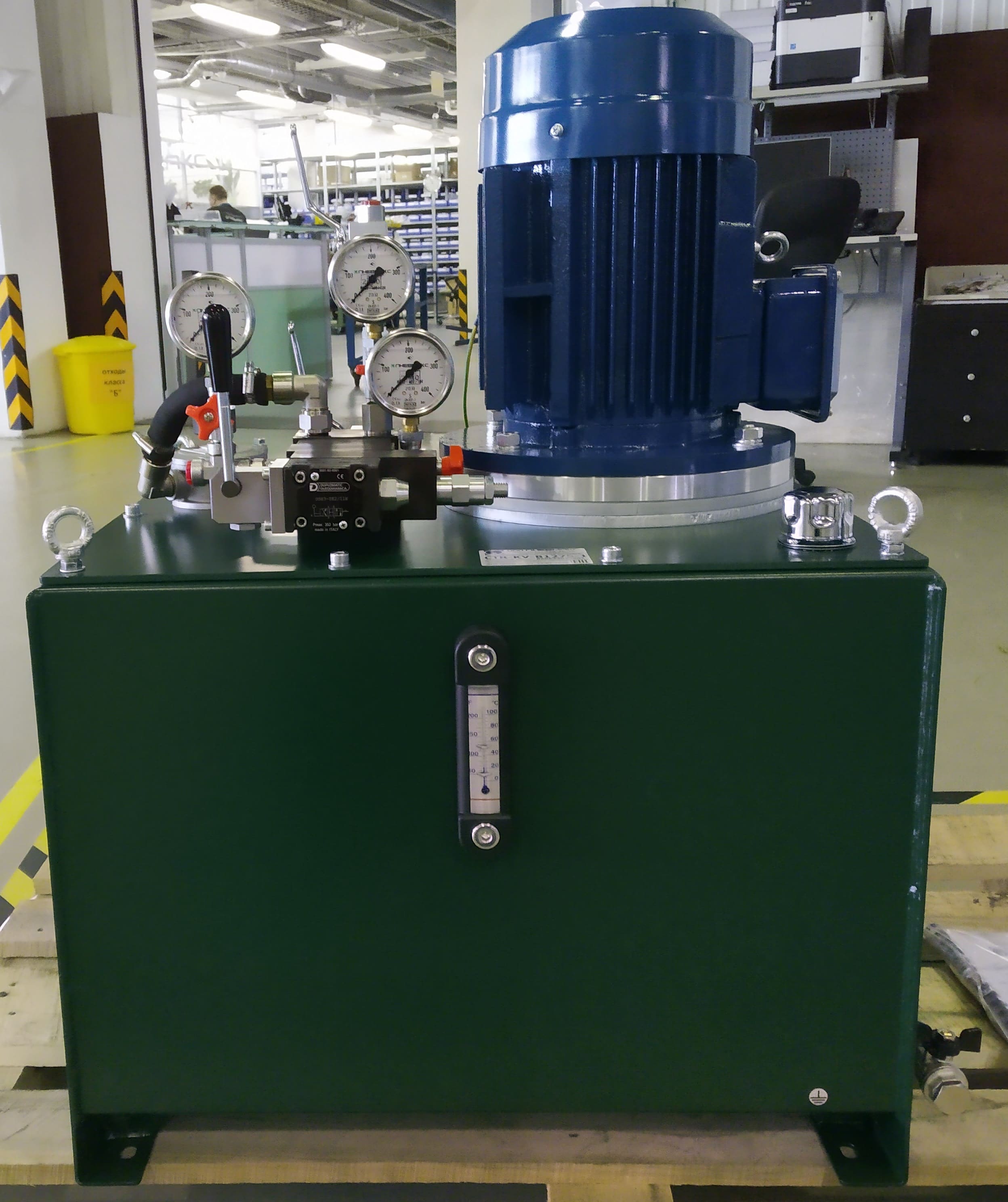

Гидростанция CTR-KV-B1275-1 для испытания гидроцилиндров

Характеристики:

Артикул CTR-KV-B1275-1
Объем бака
100 л
Номинальное давление
320 бар
Номинальный расход
9 л/мин
Номинальная потребляемая мощность
5,5 кВт
Рабочая жидкость
гидравлическое минеральное масло ISO-VG 32-46


Гидростанция CTR-KV-B1275-1 предназначена для проведения испытаний гидроцилиндров на прочность и герметичность после проведения их ремонта, по сути, гидростанция представляет собой простейший испытательный стенд.

Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

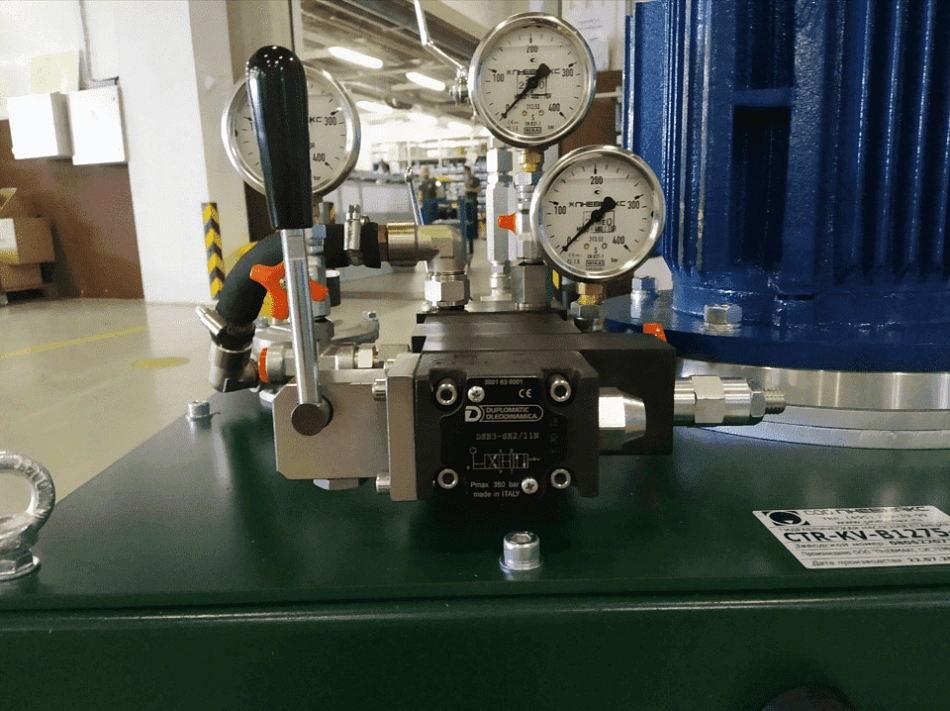

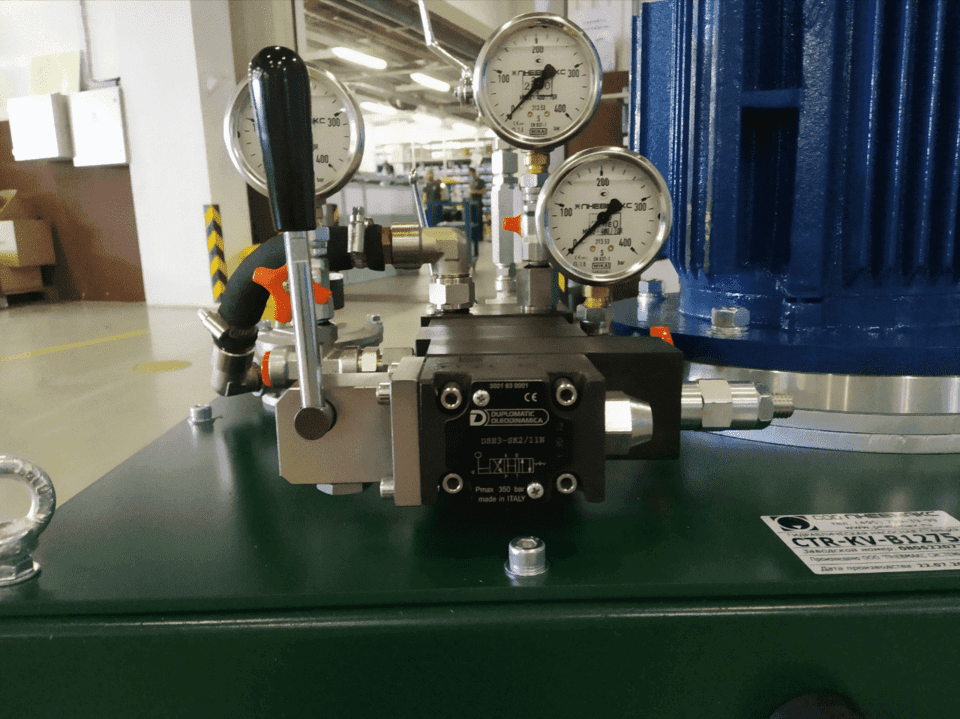

Подача рабочей жидкости в полости гидроцилиндра осуществляется с помощью гидрораспределителя с ручным управлением. Для контроля давления на обоих магистралях, идущих к полостям гидроцилиндра, установлены манометры. Давление испытаний регулируется в пределах 20...320 бар. Для настройки давления установлен дополнительный клапан. Максимальное давление ограничено предохранительным клапаном, который опломбирован. Для выпуска масла из гидроцилиндра после проведения испытаний, на гидростанции предусмотрена система подачи сжатого воздуха в штоковую полость гидроцилиндра.

Гидростанция рассчитана на непродолжительный режим работы - периодически, в течение одной смены (8 часов) в сутки. Управление гидростанцией (пуск/стоп электродвигателя) осуществляется от внешней системы управления.

В качестве основного силового агрегата использована мотор-насосная группа, состоящая из нерегулируемого аксиально-поршневого насоса и электродвигателя. Контур кондиционирования рабочей жидкости отсутствует. Тонкость фильтрации сливного фильтра - 25 мкм.

На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
