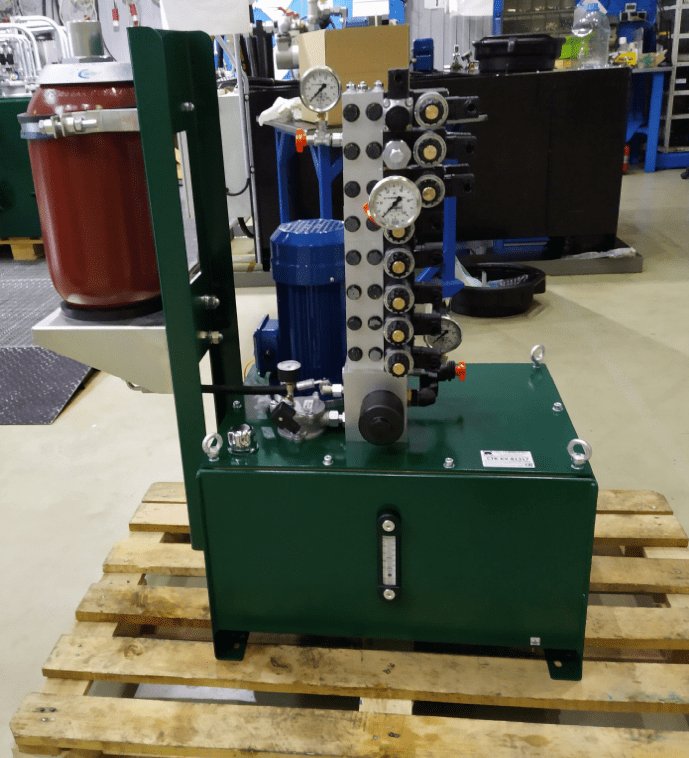

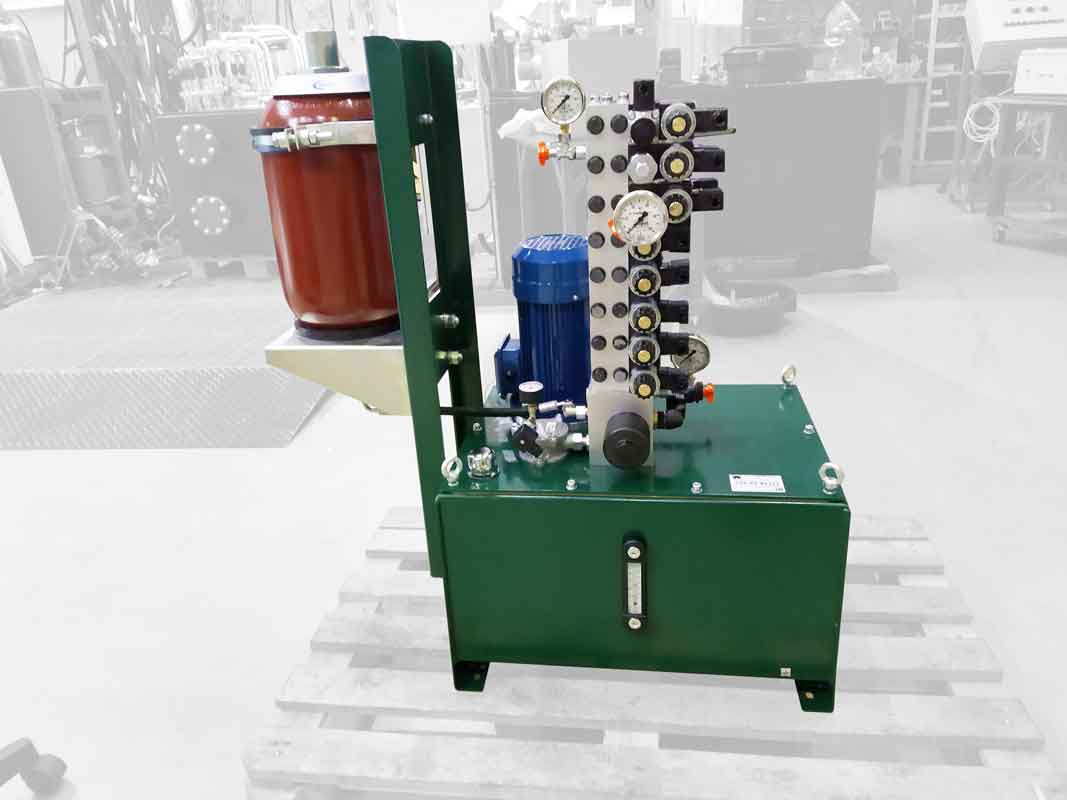

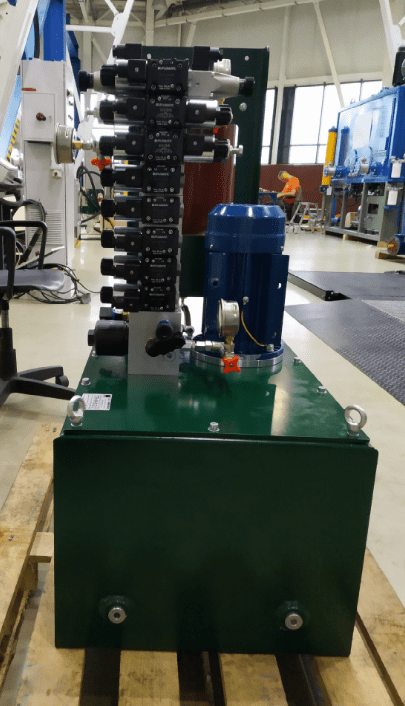

Гидростанция CTR-KV-B1317 для зубошлицефрезерного станка СТШ 1500

Характеристики:

Объем поставки
Гидростанция, комплект ЗИП
Объем бака
55 л
Номинальное давление 65 бар
Номинальный расход 11 л/мин
Номинальная потребляемая мощность 1,5 кВт
Рабочая жидкость Гидравлическое минеральное масло ISO VG 32-46

Гидростанция CTR-KV-B1317 предназначена для гидравлического питания механизмов станка, выполняющих следующие операции:

  • подвод / отвод шпинделя задней бабки;
  • зажим шпинделя задней бабки;
  • закрепление стойки суппорта;
  • зажим ползушки суппорта;
  • смазка механизмов.
Гидростанция разработана в рамках оснащения гидравлическим оборудованием нового станка. Гидравлическая схема разработана в соответствии с требованиями заказчика и последними тенденциями развития гидравлических устройств общепромышленного оборудования. Установленная гидравлическая аппаратура взаимозаменяема с современными аналогами зарубежных и отечественных производителей.

В состав гидростанции входит непосредственно гидравлическая силовая установка, гидроблок управления, установленный на крышку бака и вспомогательные элементы. Гидростанция рассчитана на продолжительный режим работы - в течение одной смены (8 часов) в сутки. Гидростанция работает в режиме постоянного поддержания требуемого давления в напорной магистрали.

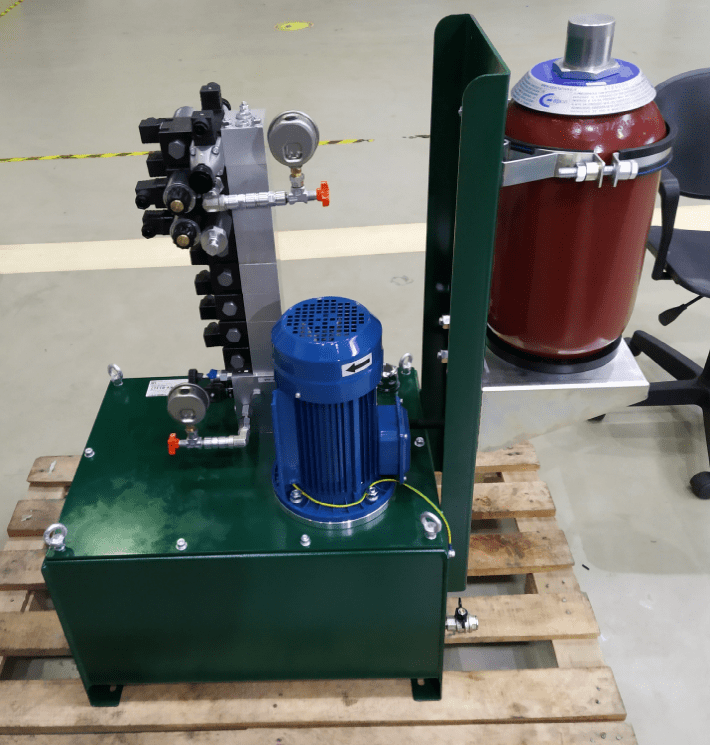

Для поддержания давления, на гидростанции в напорной магистрали установлен гидроаккумулятор баллонного типа объемом 10 литров. Для осуществления цикла зарядки гидроаккумулятора используются 2 реле давления, настроенные, соответственно, на максимальное и минимальное рабочее давление. В те моменты времени, когда давление на выходе гидростанции находится в пределах нормы, гидронасос разгружен, т.е. работает на минимальном давлении, тем самым обеспечивается минимальное тепловыделение в системе и минимальный нагрев рабочей жидкости.

Управление гидростанцией осуществляется от системы управления станка.

В качестве основного силового агрегата использована мотор-насосная группа, состоящая из нерегулируемого шестеренного насоса и электродвигателя. Контур кондиционирования рабочей жидкости состоит из воздушного теплообменника, установленного на сливной магистрали. Тонкость фильтрации напорного фильтра - 25 мкм, сливного фильтра - 25 мкм.

На гидростанции установлены все необходимые датчики для удаленного контроля работы и обеспечения безопасности оборудования: контроль давления, максимальной температуры, опасного и аварийного уровня рабочей жидкости в баке, состояние фильтрующего элемента.
