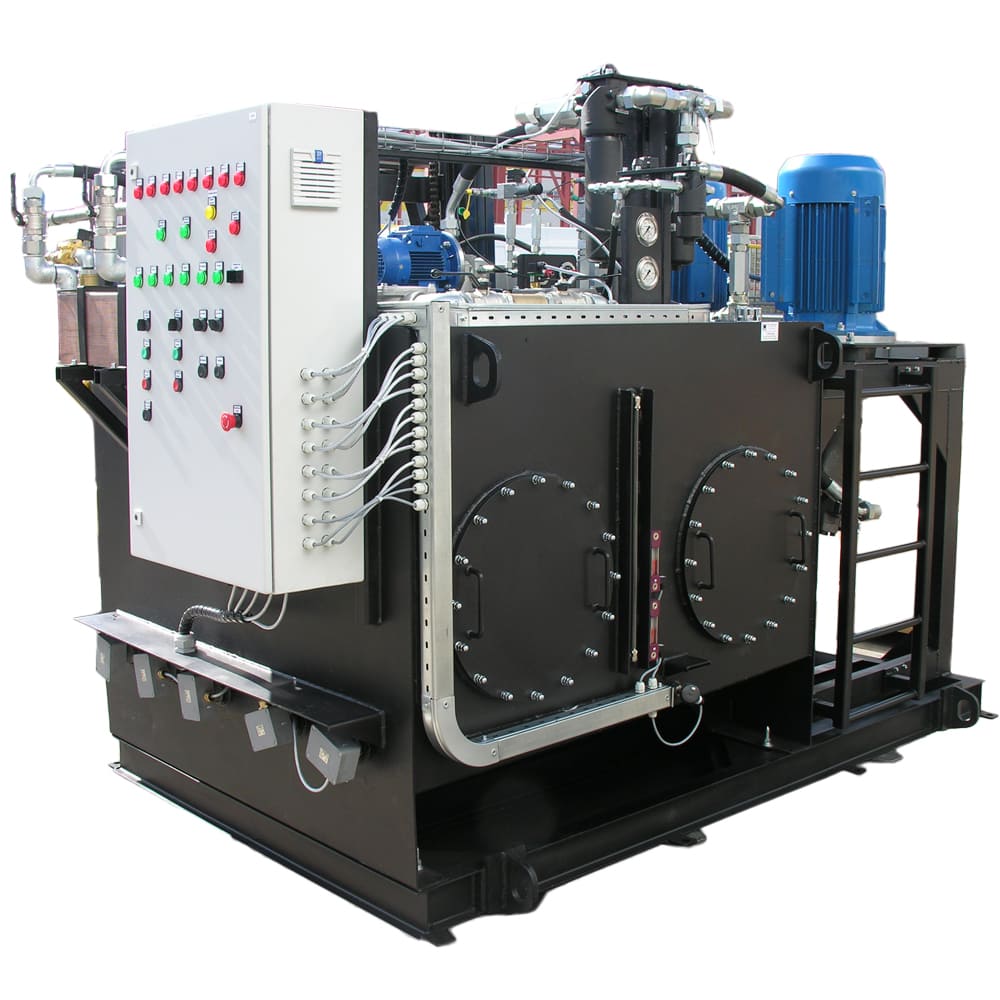

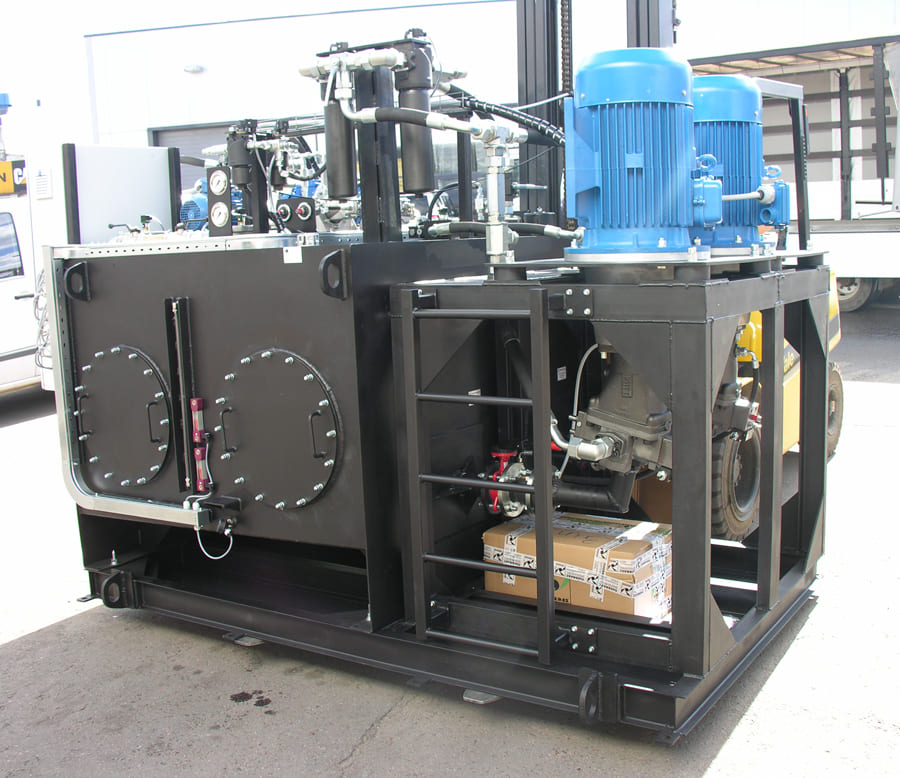

Гидростанция для пресса изотермической штамповки ПА-2638

Характеристики:

Артикул CTR-KV-B0258
Номинальное усилие
630 тс
Номинальное давление рабочей жидкости
200 бар
Наибольший ход траверсы
800 мм
Скорость холостого хода траверсы
40 мм/сек
Скорость рабочего хода траверсы
0,2-2 мм/сек
Скорость обратного хода траверсы
40 мм/сек
Установленная мощность электродвигателей гидропривода
30 кВт

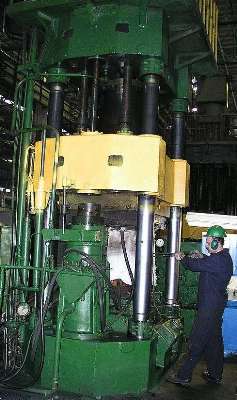

Пресс усилием 630 тс служит для штамповки при постоянной температуре предварительно нагретых (до 800-1100°С) деталей типа турбинных лопаток, изготовленных из стали и сплавов на основе титана, меди, никеля.

Модернизация пресса для изотермической штамповки ПА-2638 включает в себя:
  • разработку проекта модернизации на основе существующих гидравлической и электрической схем;
  • изготовление и поставку комплектующих и материалов для проведения модернизации системы управления пресса, гидравлической системы, уплотнительных узлов;
  • изготовление маслобака с системой охлаждения масла;
  • изготовление и монтаж элементов системы управления пресса;
  • замена датчиков протока воды в системе охлаждения;
  • замена силовых и управляющих кабелей;
  • замена элементов уплотнительных узлов пресса:
  • замена уплотнений на главном цилиндре;
  • замена уплотнений клапана наполнения;
  • замена уплотнений цилиндров подъема траверсы;
  • замена уплотнений в цилиндрах верхнего и нижнего выталкивателей;
  • замена уплотнений телескопических трубопроводов;
  • замена уплотнения в примыкании бака наполнения к главному цилиндру.
  • пуско-наладочные работы;
  • инструктаж персонала, обслуживающего пресс ПА-2638.

Гидросистема пресса ПА-2638 позволяет обеспечить следующие особенности функционирования:

  • плавное бесступенчатое регулирование скорости рабочего хода ползуна (с регулированием в процессе прессования) в диапазоне от 4,0 до 0,1 мм/сек;
  • обеспечение выдержки под нагрузкой во всем диапазоне рабочих усилий до 1 -ой минуты;
  • автоматическую остановку подвижной траверсы на заданной высоте с точностью ± 1,0 мм при скорости от 4,0 до 2,0 мм/сек и ± 0,1 мм при скорости от 2,0 до 0,2 мм/сек;
  • регулирование скорости перемещения траверсы в зависимости от её положения по высоте и усилию деформации (высота деформируемой заготовки вычисляется автоматически);
  • гидравлическая система пресса имеет два предохранительных клапана в системе: защиты от превышения максимально допустимого давления; для настройки на определённый техпроцесс;
  • элементы гидроаппаратуры (насосы, гидрораспределители, регулирующая аппаратура, фильтры и т.д.) применены современные - производитель Duplomatic (Италия);
  • гидрораспределители имеют светодиодную индикацию включения. Напряжение управления - 24В;
  • выводные магистрали трубопроводов от нового маслобака состыковываются с существующими трубопроводами пресса без доработки.
