Гидростанция для проведения статических испытаний
Характеристики:
Объем бака (не входит в поставку) | 6000 литров |
Мотор-насосная группа 1 (5 шт. основные насосы) | |
* тип насоса | Аксиально-поршневой регулируемый с наклонным блоком цилиндров с регулятором расхода и давления |
* номинальная мощность электродвигателя | 132 кВт |
* подача насоса | 335 л/мин |
* рабочее давление (максимальное) | 210 бар (Pmax = 350 бар) |
Мотор-насосная группа 2 (5 шт. насосы подкачки) | |
* тип насоса | Винтовой, с двумя винтами |
* номинальная мощность электродвигателя | 4,0 кВт |
* подача насоса | 380 л/мин |
* рабочее давление (максимальное) | 5 бар (Pmax = 40 бар) |
Напряжение питания электродвигателя(ей) | 220/380 В – 50 Гц трехфазного тока |
Частота вращения электродвигателя(ей) | 1450/3000 об/мин |
Предохранительный клапан , типоразмер | Ду32, с разгрузкой |
Гидроаккумулятор(ы) | Баллонные 5 литров, 5 шт. |
Теплообменник | Водяной, с системой охлаждения воды |
Тепловая мощность, рассеиваемая теплообменником | »24 кВт при Dt=20°C;QВОДЫ³67,5л/мин; TВОДЫ =20ºС |
Тонкость фильтрации: напорные фильтры всасывающие фильтры |
10 мкм абс. 10 мкм абс. |
Напряжение питания управляющих и контрольно-измерительных устройств | 24 В пост. тока. |
Рекомендуемая рабочая жидкость | Минеральное масло HLP ISO VG46 по DIN 51524 часть 2 |
Минимальный класс чистоты | 9 по NAS 1638, 18/15 по ISO/DIN 4406 |
Материал уплотнений | NBR (Пербунан) |
Температура окружающей среды | -20°C - +40°C |
Примерные габариты | 5000 × 3000 × 1500 мм |
Примерный вес | 10000 кг |

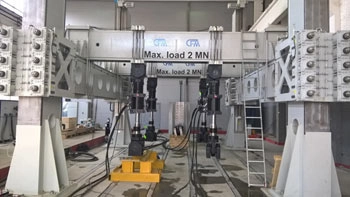

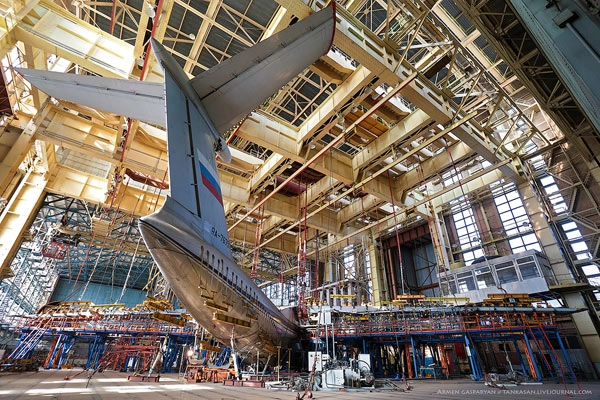

Гидростанция предназначена для обеспечения гидравлической энергией определенного количества гидравлических цилиндров при проведении статических нагрузочных испытаний различных конструкций.

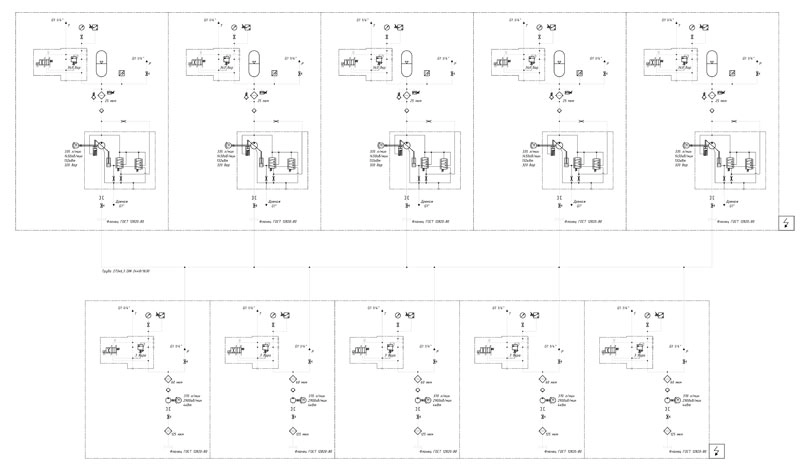

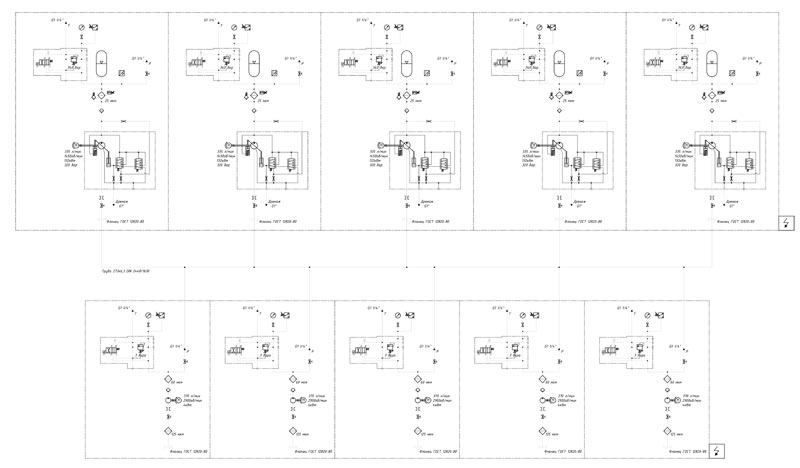

Гидравлическая станция представляет десять насосных агрегатов, каждый из которых смонтирован на отдельной раме и включает в себя мотор-насосную группу, фильтр с индикаторами засоренности, предохранительный блок, манометр, реле давления, необходимые ответные фитинги, краны, аккумуляторы для сглаживания пульсаций давления (для силовых насосов).
В поставку включен шкаф управления и пульт управления. Электрический шкаф включает в себя, силовое электрооборудование, устройства плавного пуска и систему управления.
На пульт управления выведены основные сигналы контроля: давление после каждой мотор-насосной группы (цифры), засорение фильтров (индикация), температура (индикация), уровень масла в баке (индикация).
Также система управления обеспечивает автоматическую работу системы охлаждения и нагрева, в зависимости от температуры масла в гидросистеме.
Разводка электрокабелей от мотор-насосных групп к шкафу управления осуществляется во время монтажа и входит в объем поставки.
Также на пульте управления имеются копки пуска и останова каждой мотор-насосной группы, общая кнопка «СТОП», ключ–бирка, разрешающая пуск насосов.
